Bevor wir mit den Hauptarbeiten anfangen wollen, nachdem unsere "Lotta" seit letztem Jahr angemeldet ist, haben wir beim zuständigen StVA in Minden einen Antrag auf Ausstellung der ZB II (Zulassungsbescheinigung II - früher Fahrzeugbrief) beantragt.
Nach Aussage des StVA Minden ist aber eine Ausstellung der ZB II nicht möglich, weil unserem Max der lückenlose Nachweis der Fahrzeughalter fehlt.
Ich (Wilhelm) hatte in 2001 das Fahrzeug mit Kaufvertrag von einem Clubmitglied der Vereinigung der VW 411/412 Besitzer damals in gutem Glauben gekauft, dass einer späteren Zulassung nach Restaurierung nichts im Wege steht. Aber etwas wichtiges fehlte leider: Der Fahrzeugbrief. Und das wird uns und unserem Max jetzt zum Verhängnis.
Eine Möglichkeit besteht um die ZB II noch zu erlangen - dann müssten allerdings wir den letzten eingetragenen Halter im Fahrzeugbrief ausfindig machen und dieser ehemalige Fahrzeughalter müsste eine eidesstattliche Versicherung (sicherheitshalber bei einem Notar) darüber ablegen, das diese Person tatsächlich der im Fahrzeugbrief eingetragene Halter war.
Nun haben wir schon einiges über unseren Max herausgefunden, wann er gebaut wurde, wer der erste Halter war usw. Aber vor dem letzten Verkäufer (s.o.) klafft eine Lücke und die wird uns zum Verhängnis.
Wir können nur alle diejenigen warnen, die ebenfalls so ein Fahrzeug in der Garage oder Scheune stehen haben und dazu keinen Fahrzeugbrief bzw. eine ZB II besitzen. Bevor das Fahrzeug restauriert wird, unbedingt vorher erkundigen, ob überhaupt eine Zulassung in Deutschland möglich ist.

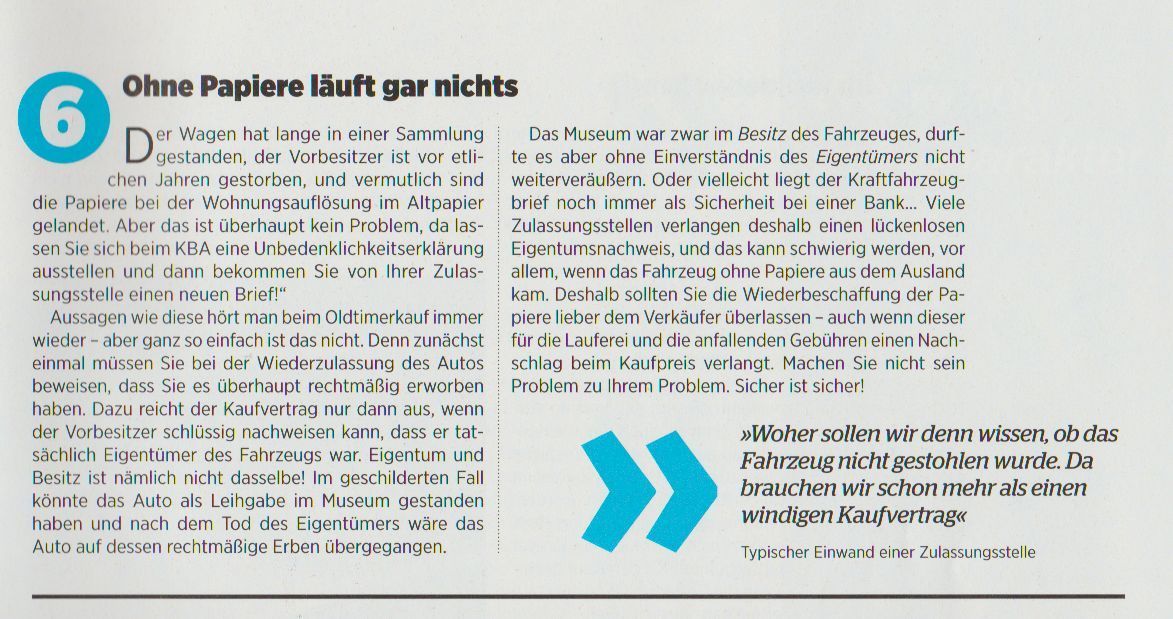

Quellen: OM-Sonderheft 58, Seite 11
Nachdem erst alles auf der "Kippe" stand, haben wir doch noch einige Arbeiten in 2018 erledigt, siehe folgende Bilder.
V 5.1 Vorderachse und Lenkung für den Einbau vorbereiten.
Quellen: Eigener Text, eigene Bilder.
Der Vorderachsträger und die Querlenker lagen bereits einbaufertig im Ersatzteillager. Lediglich musste noch die Lackierung angepasst werden in RAL 3000. Der Träger wurde vor Jahren bereits gestrahlt, sprühverzinkt und grundiert. Im Hohlraum erhielt er eine Vorversiegelung mit Fluid-Film. Später kommt noch Mike Sander´s Fett dazu.
Die Querlenker mussten nur noch in RAL 3000 lackiert werden (vorher gestrahlt, sprühverzinkt und grundiert).
Die Staubbleche der Bremsanlage werden noch geändert auf die spätere Ausführung (VW 412).

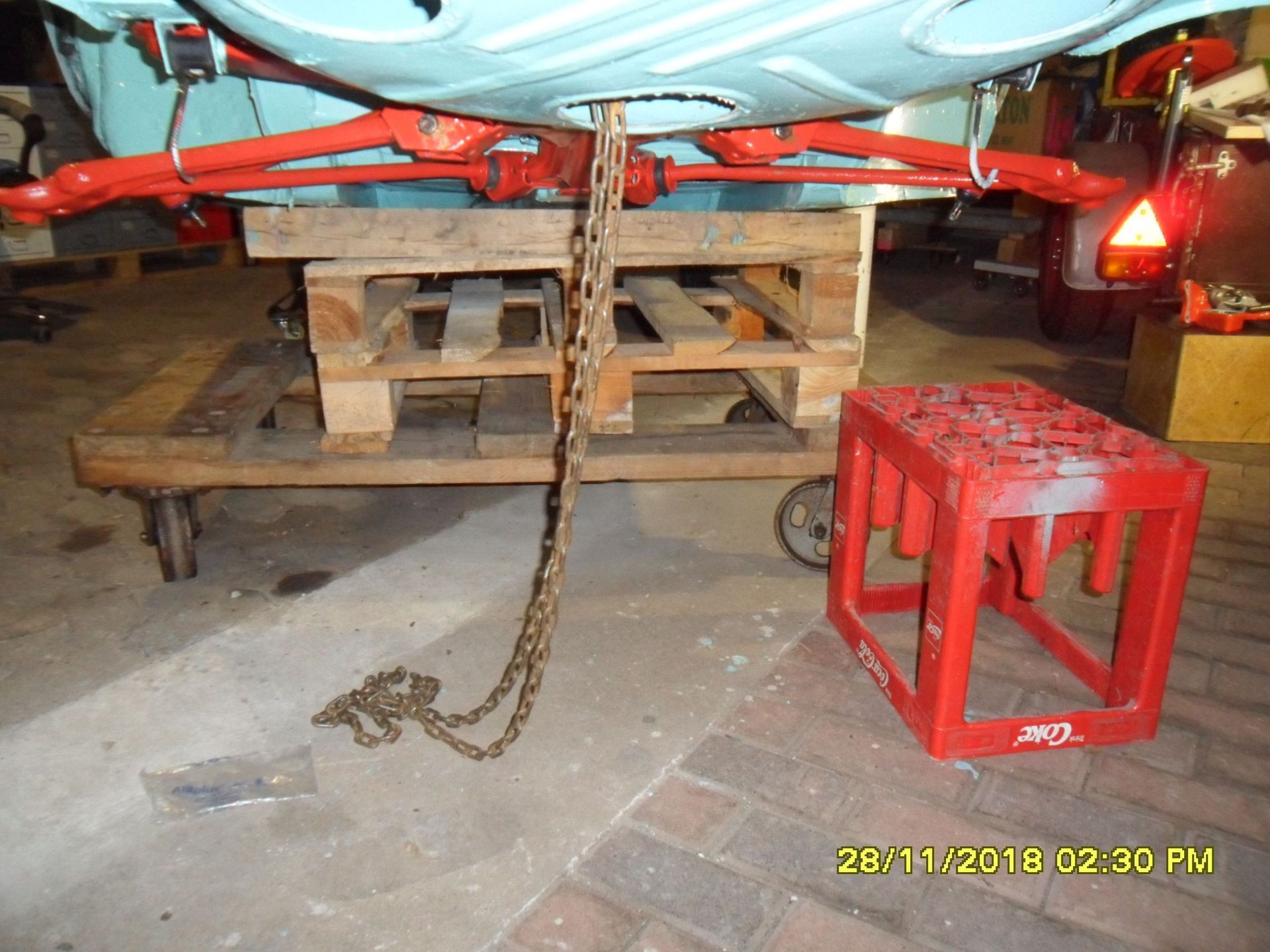

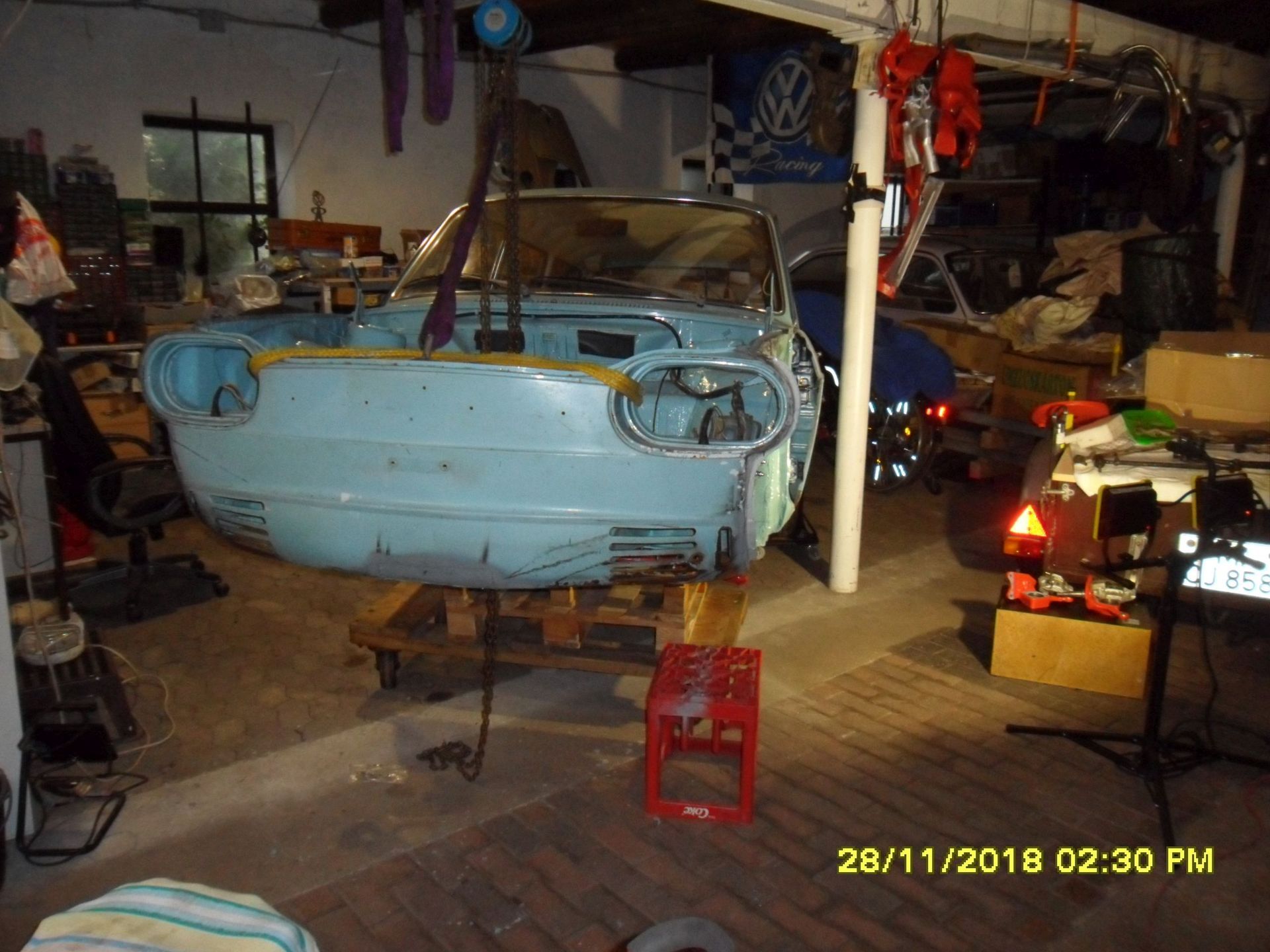

Aufgebockt mit Gurtsicherung
Aufgebockt mit Gurtsicherung
2-fach Decklack RAL 3000

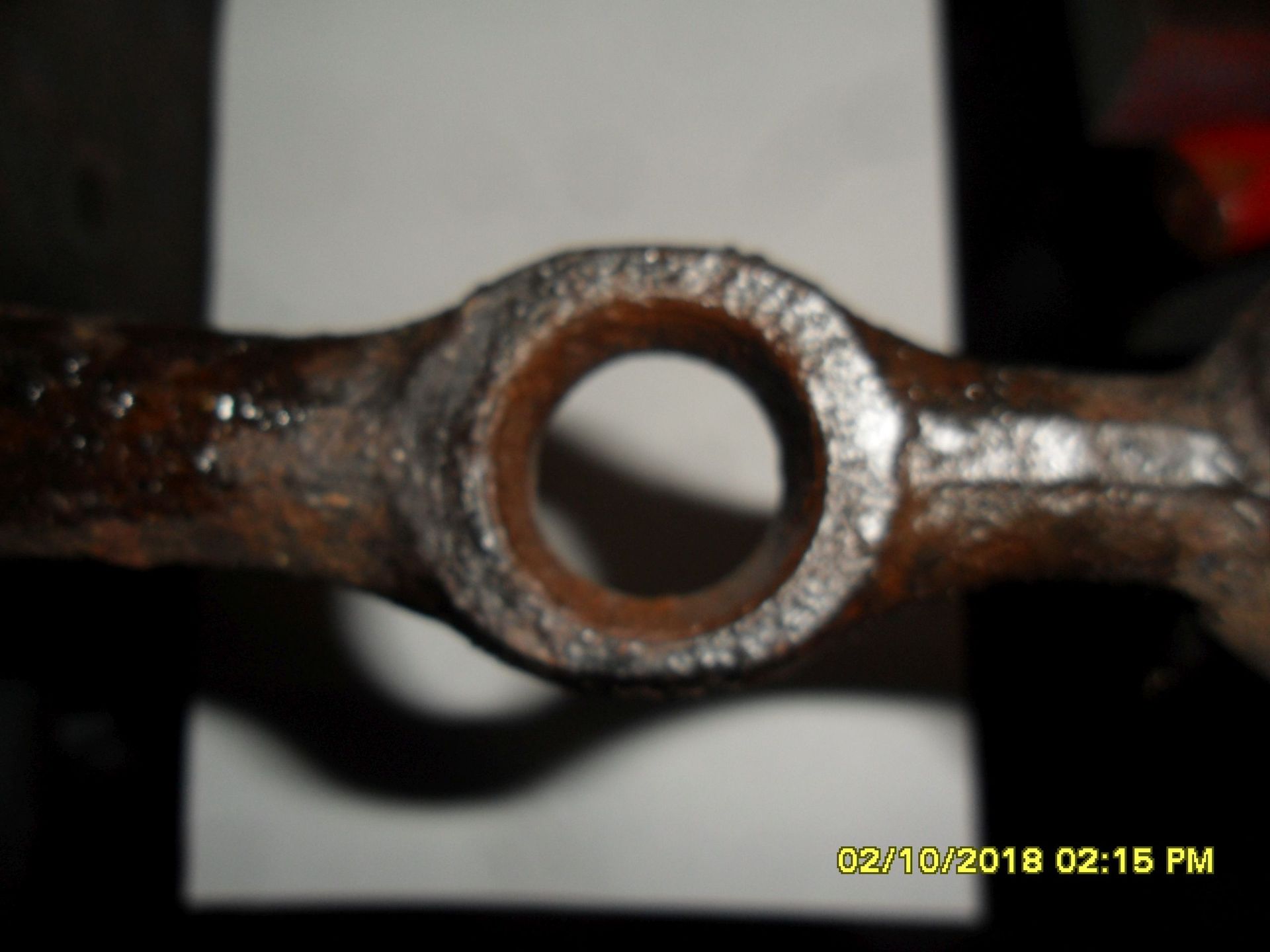

Lenkspurstange Mitte+ Auge für Gummitülle

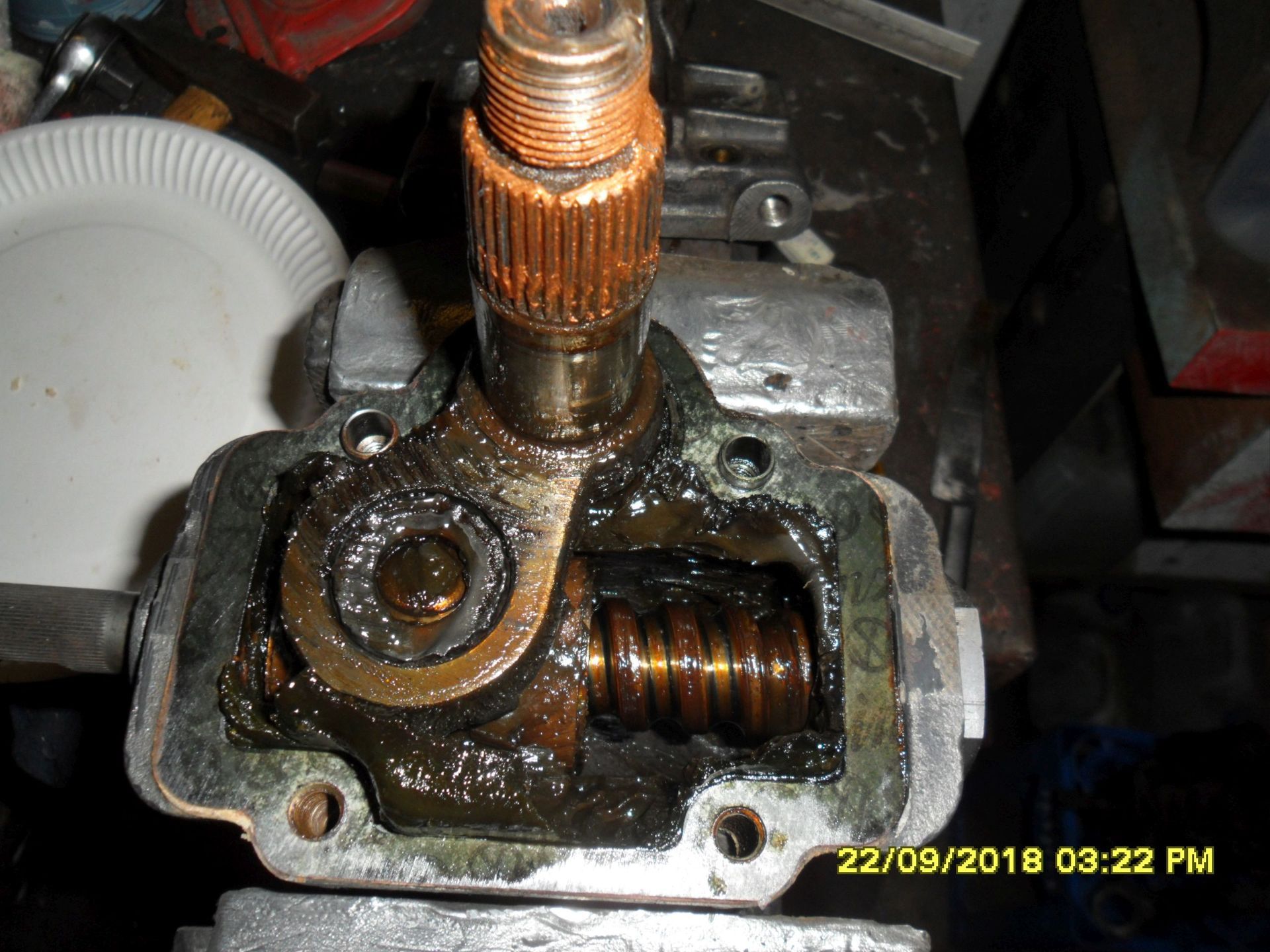

Lenkgetriebe mit altem Fett

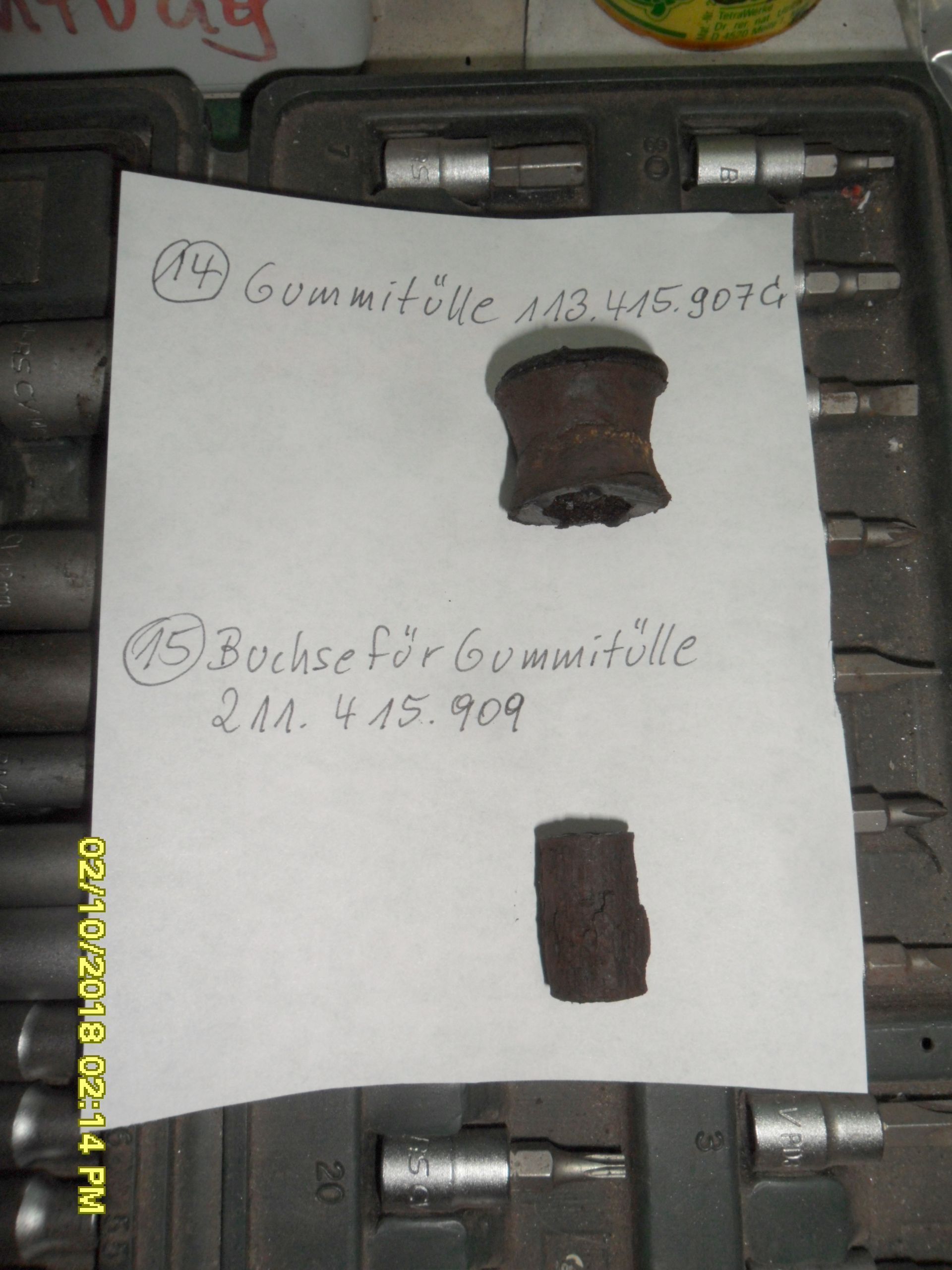

Buchse mit Gummitülle 14 u. 15

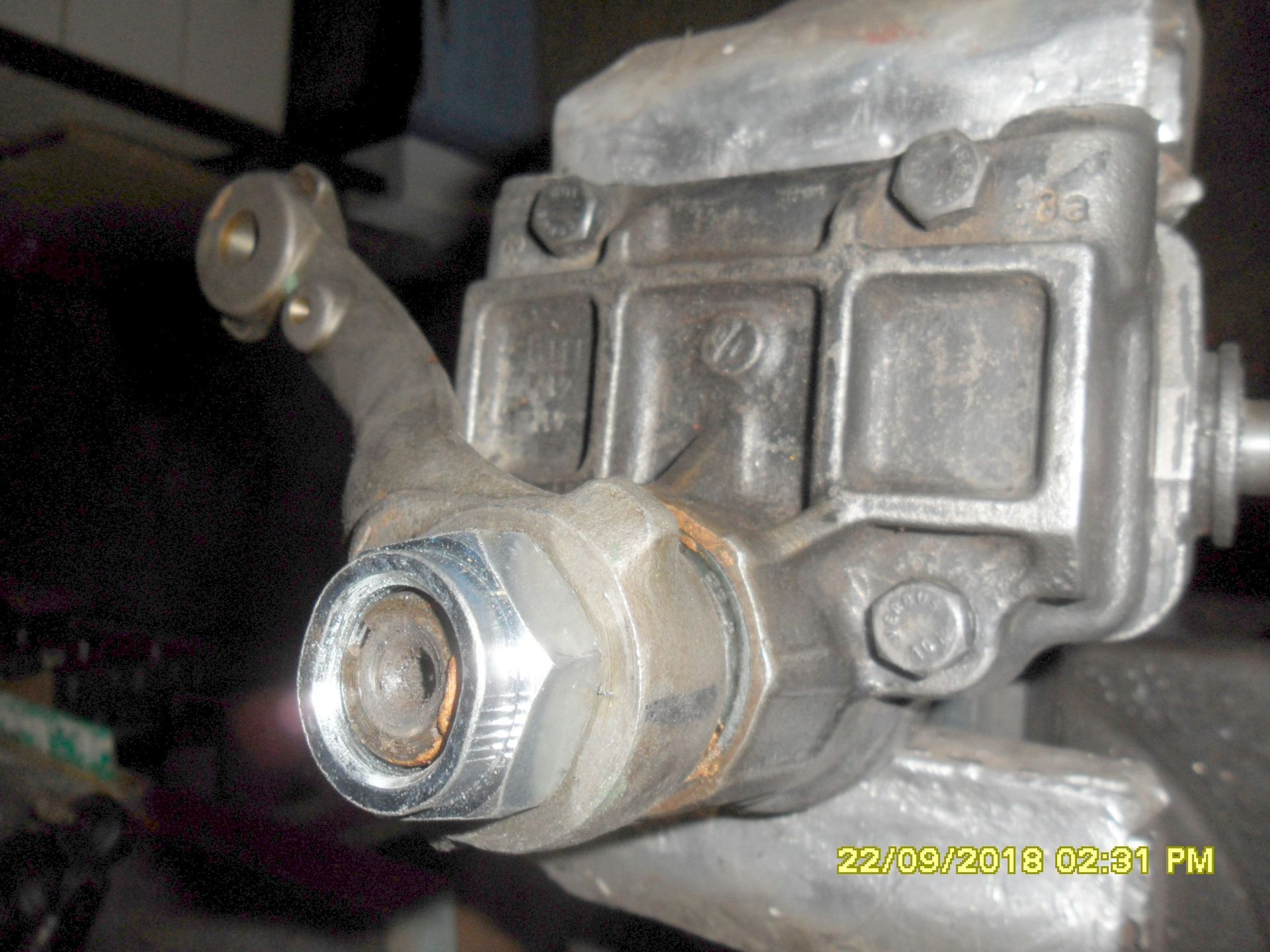

Befestigungsmutter M 20 x 1,5 f. Lenkhebel

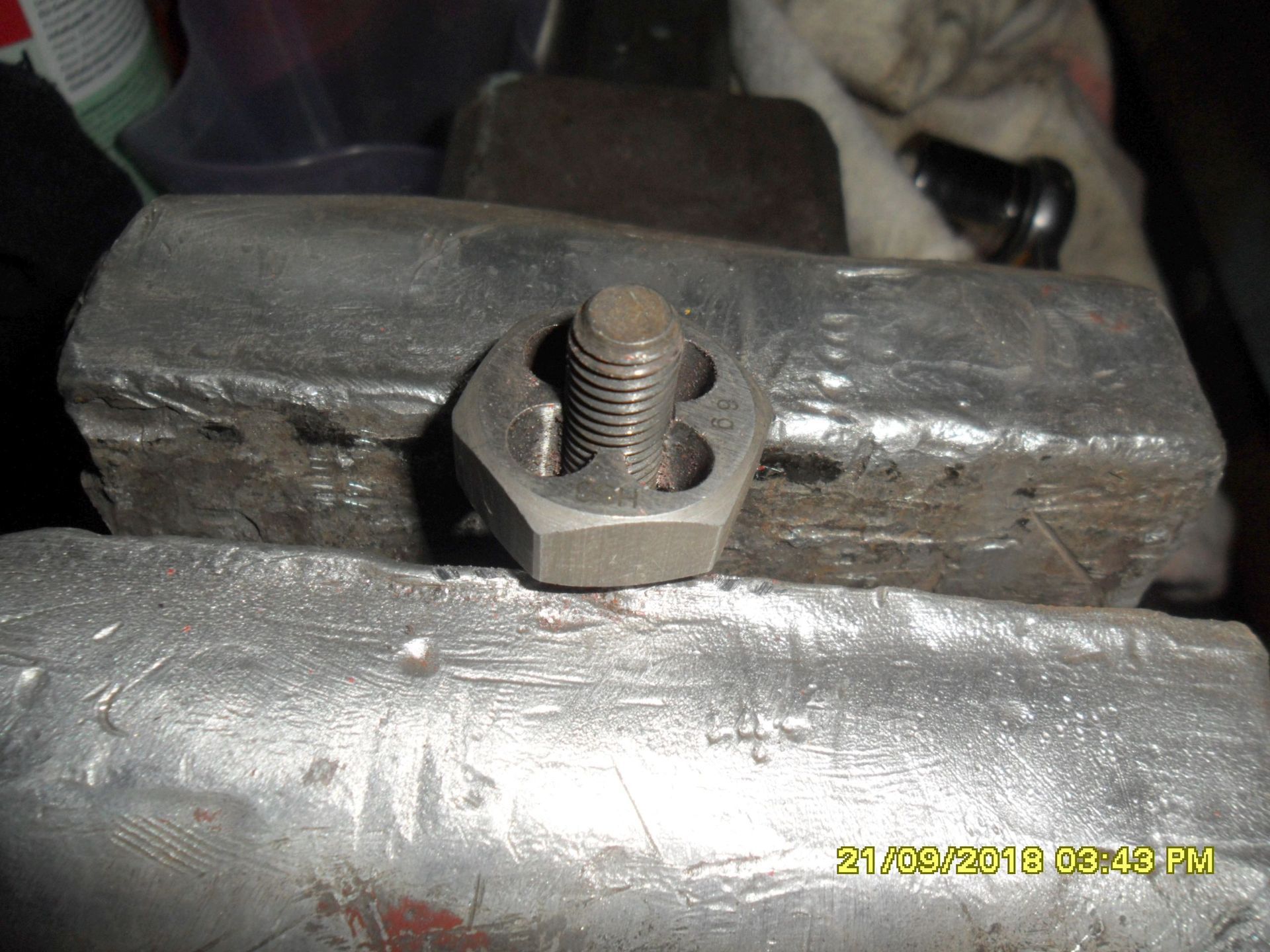

Gewinde nachschneiden von Gebrauchtschrauben

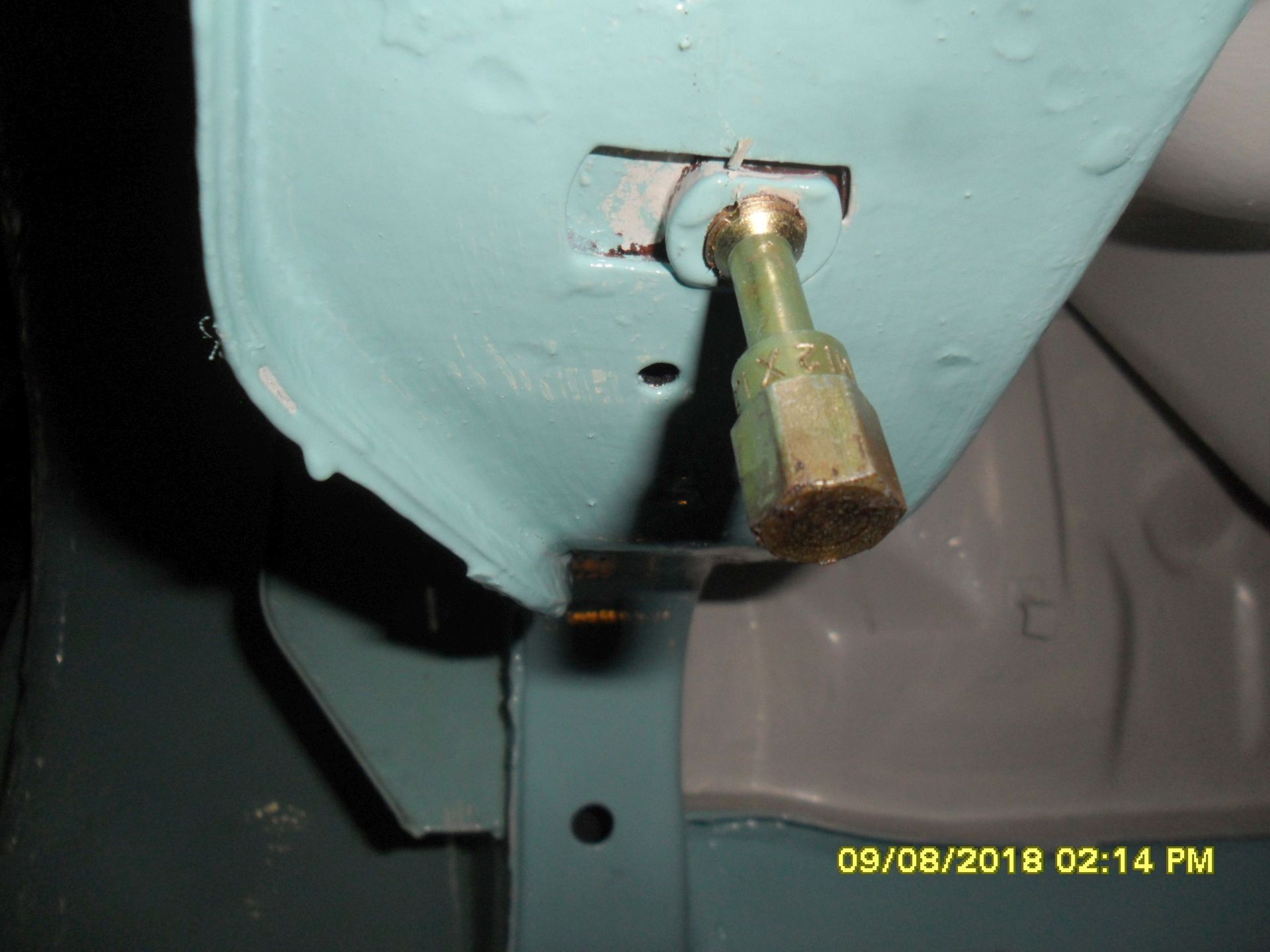

Gewinde nachschneiden

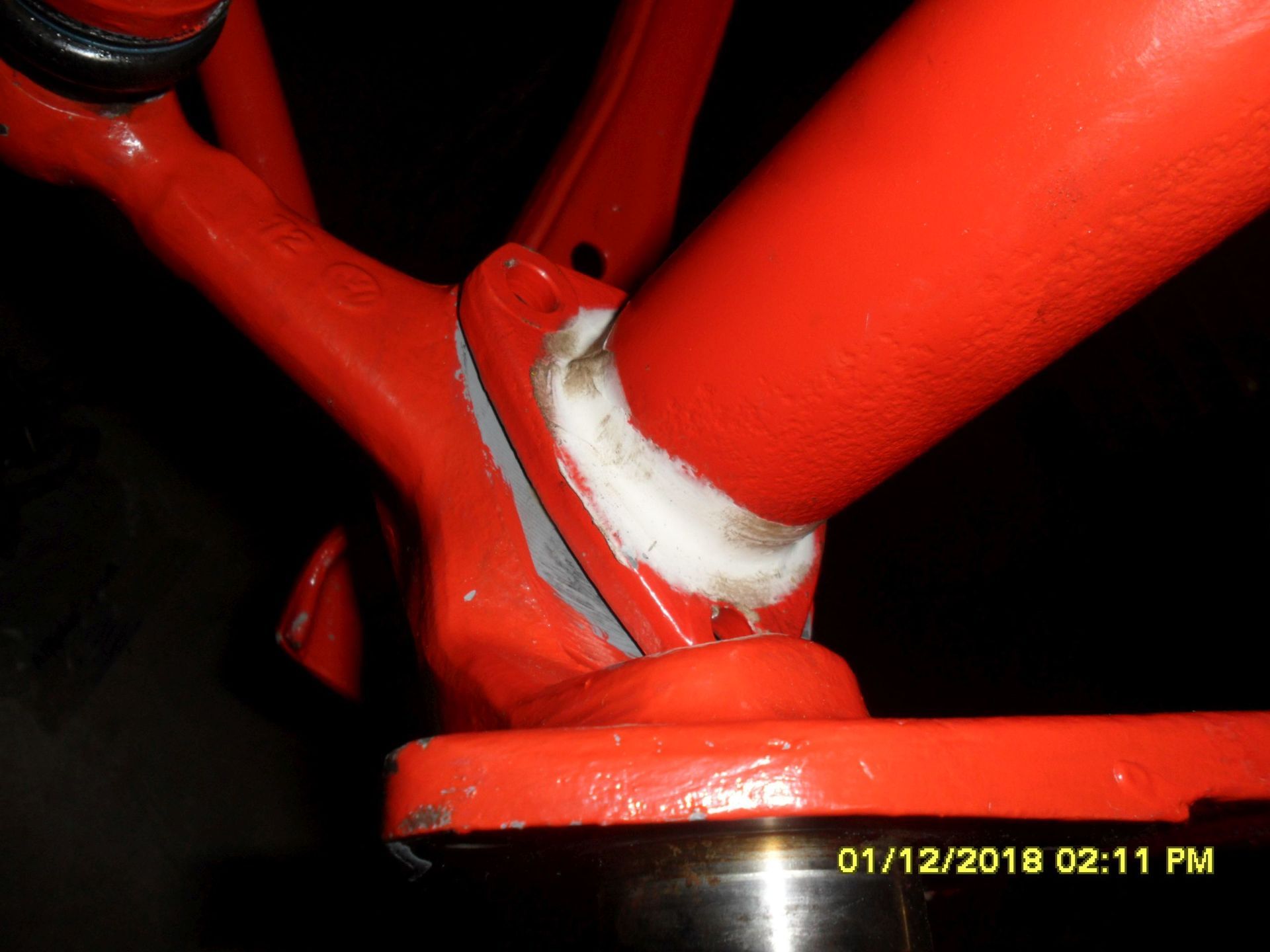

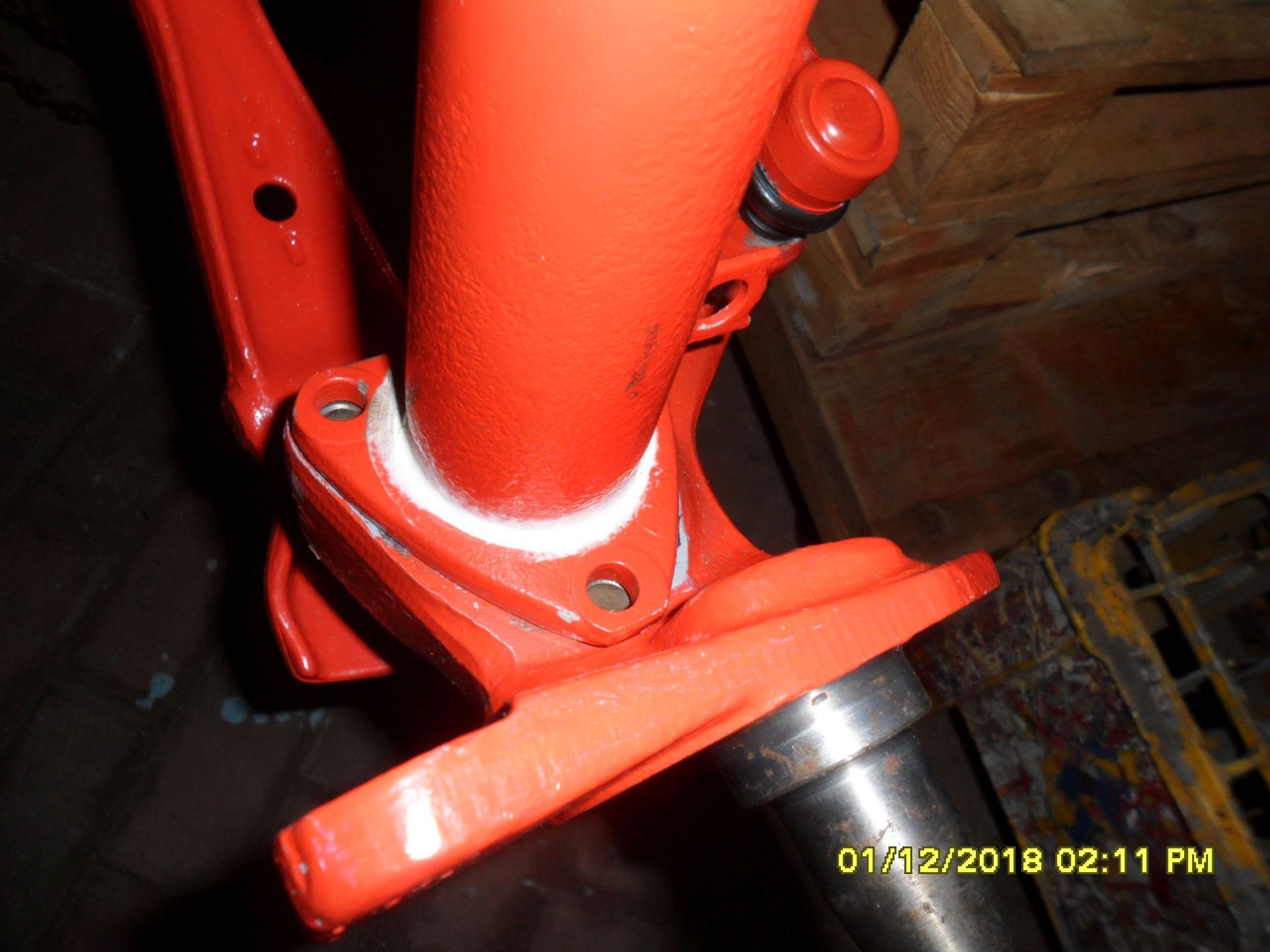

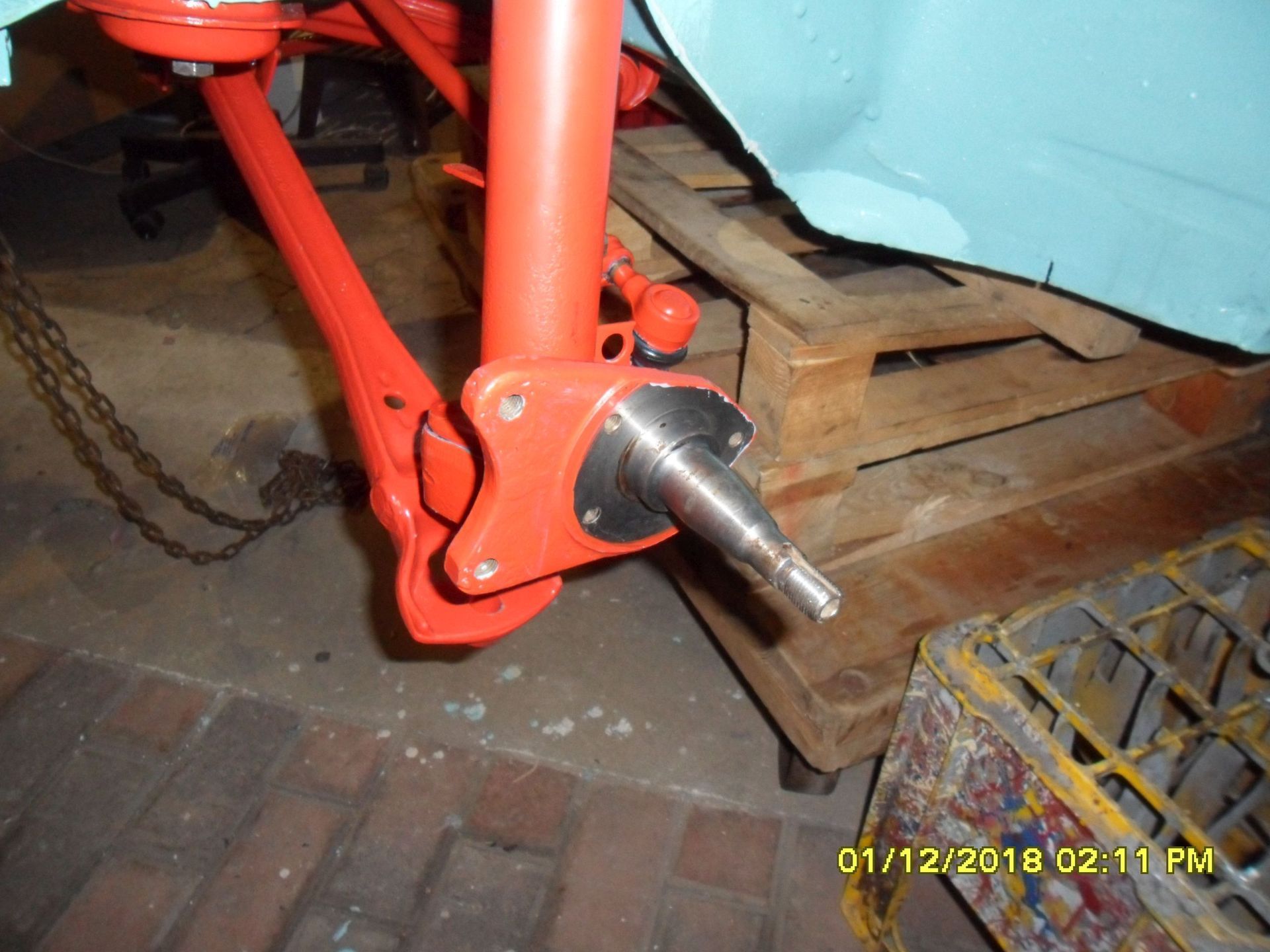

Achsschenkel links vormontiert

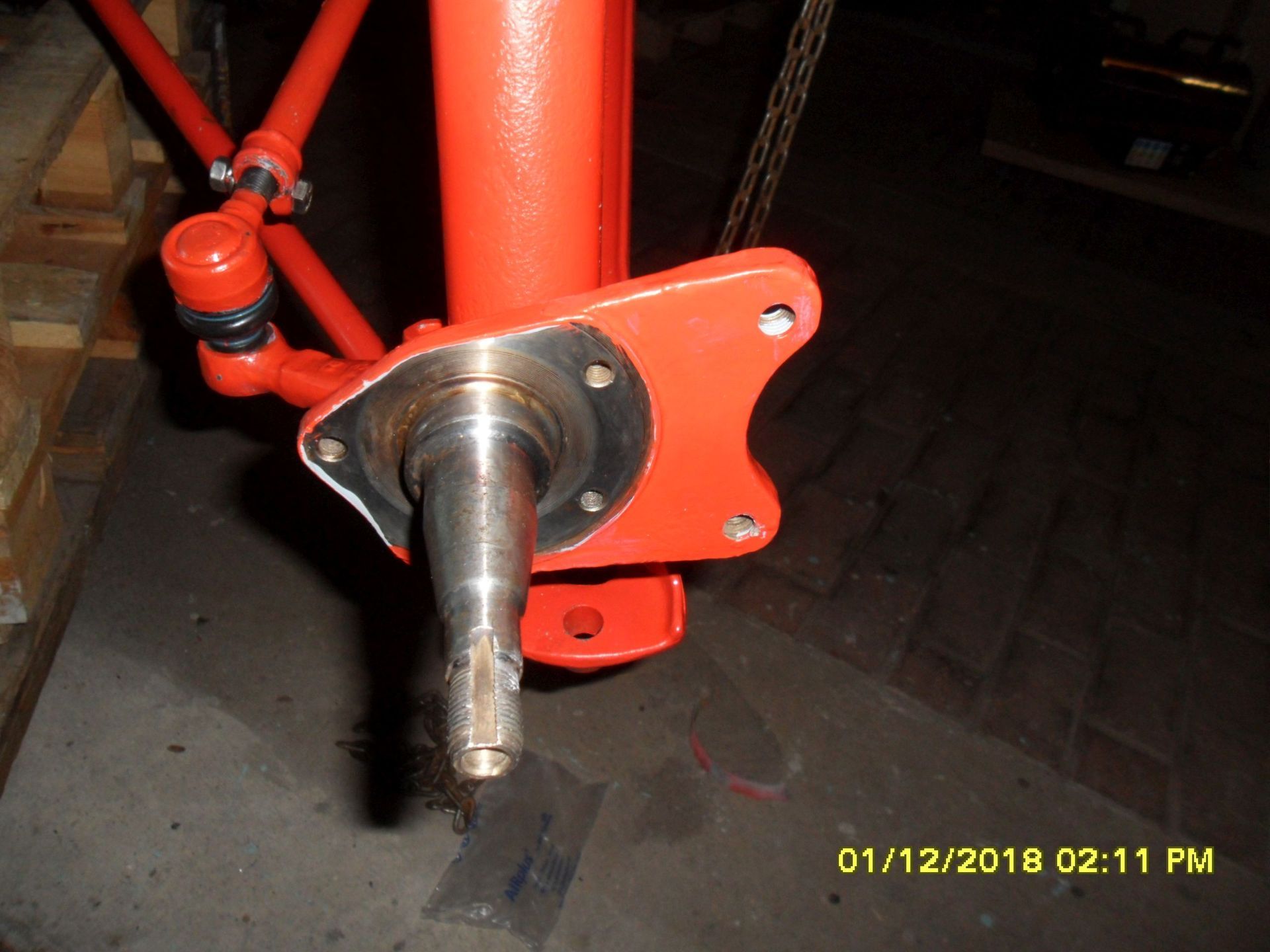

Achsschenkel re. vormontiert
Achsschenkel links vormontiert
Achsschenkel re. vormontiert

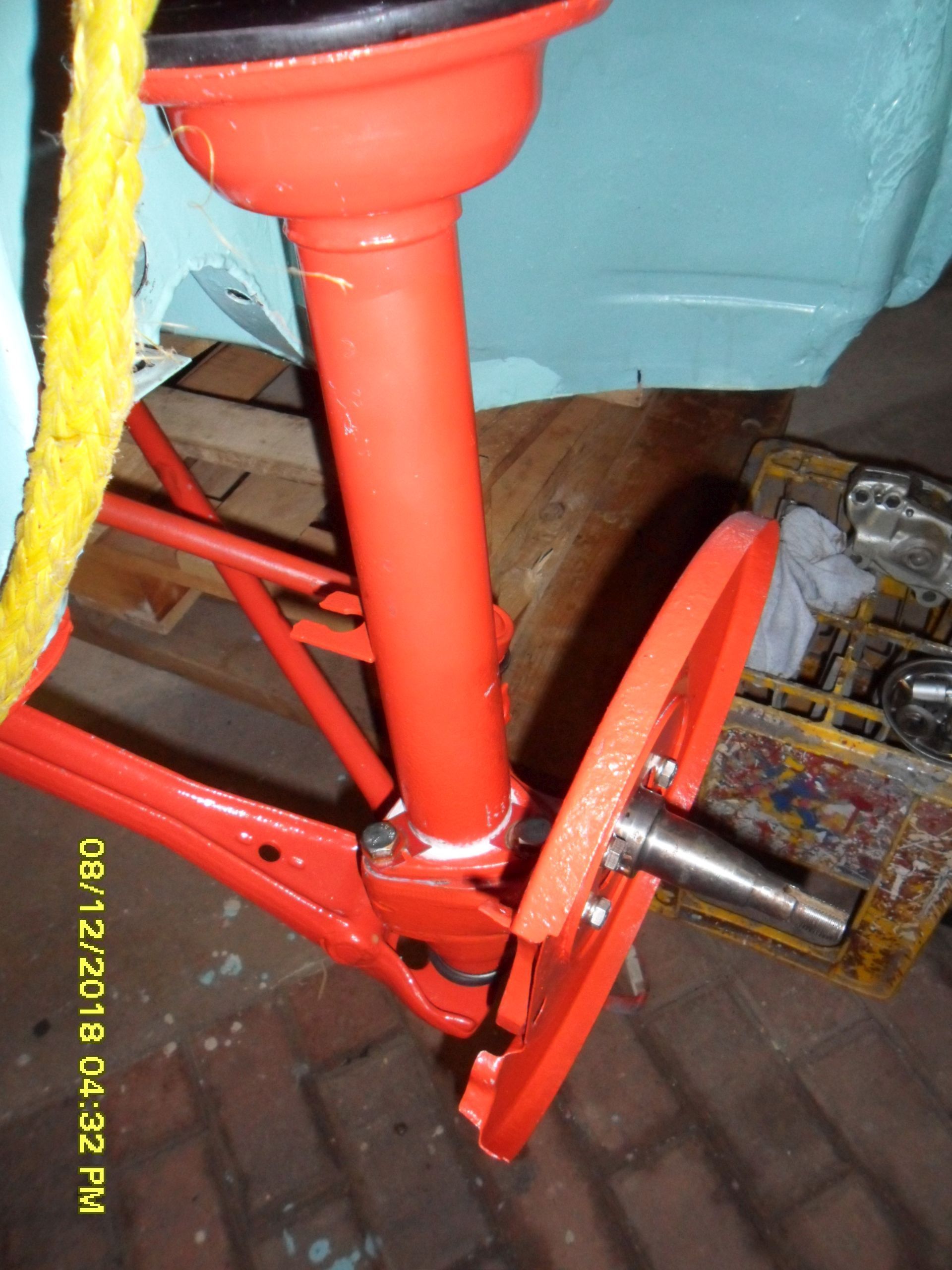

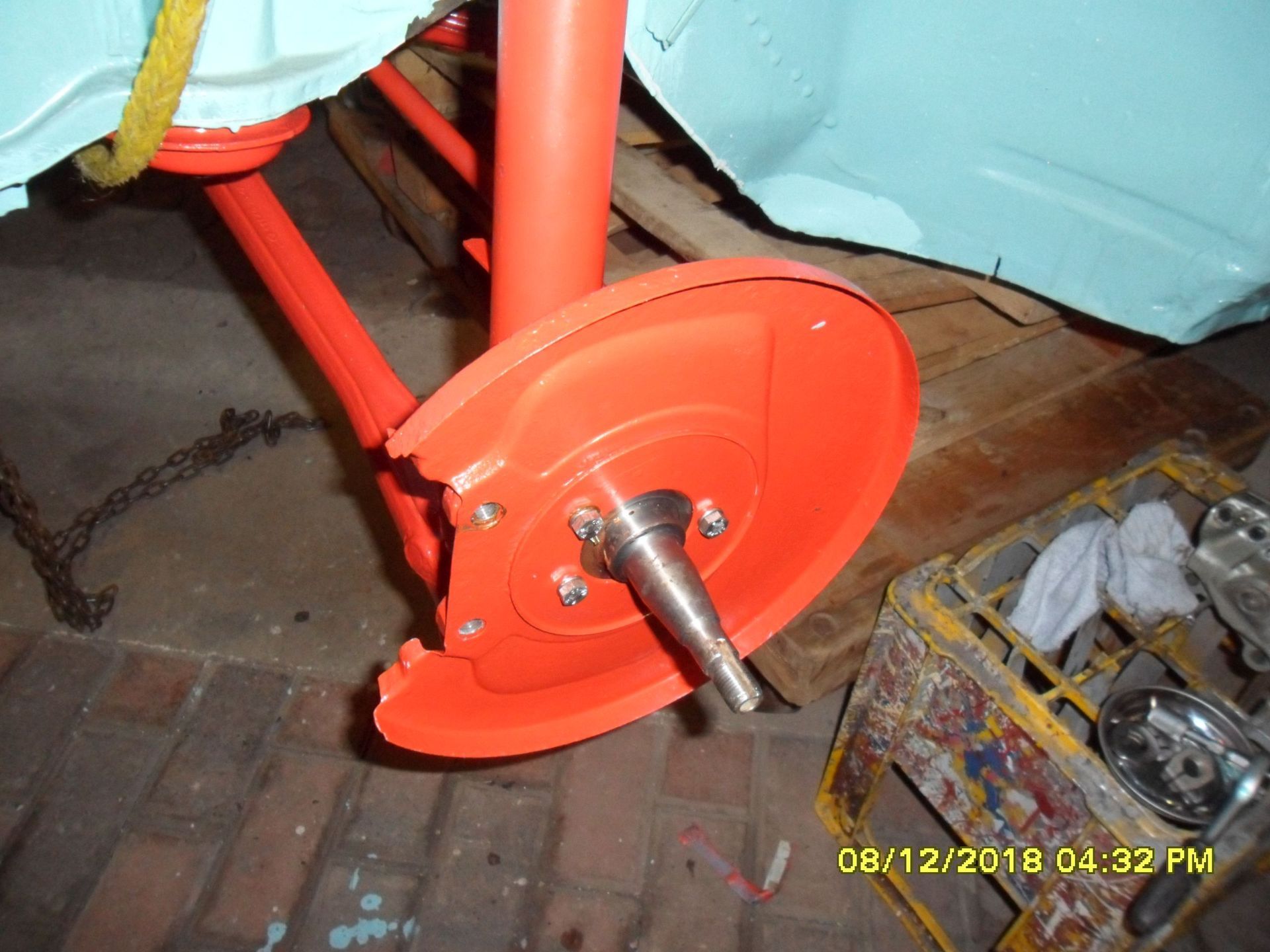

Bremsstaubbleche links montiert
Bremsstaubbleche links montiert

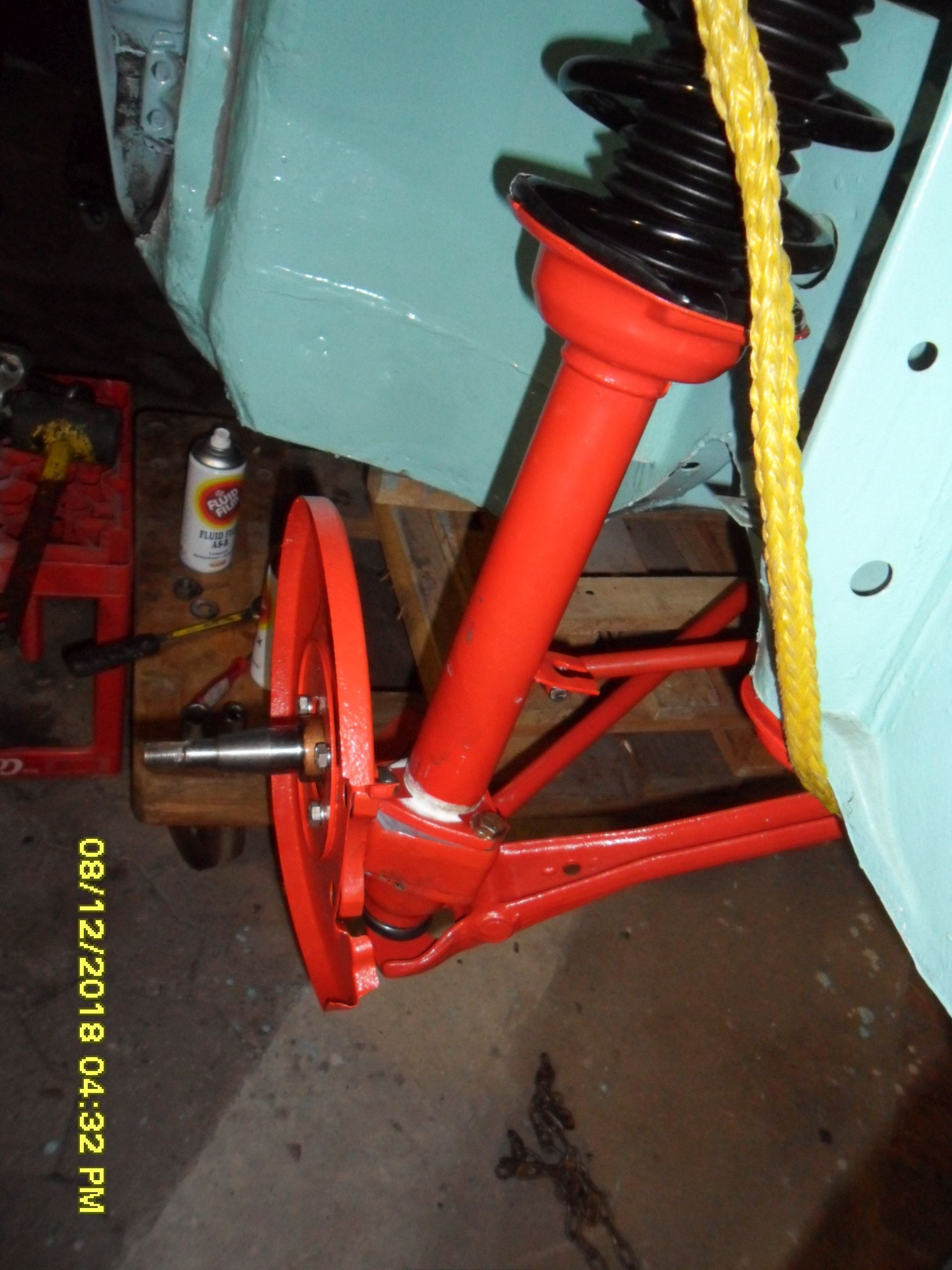

Bremsstaubbleche rechts montiert

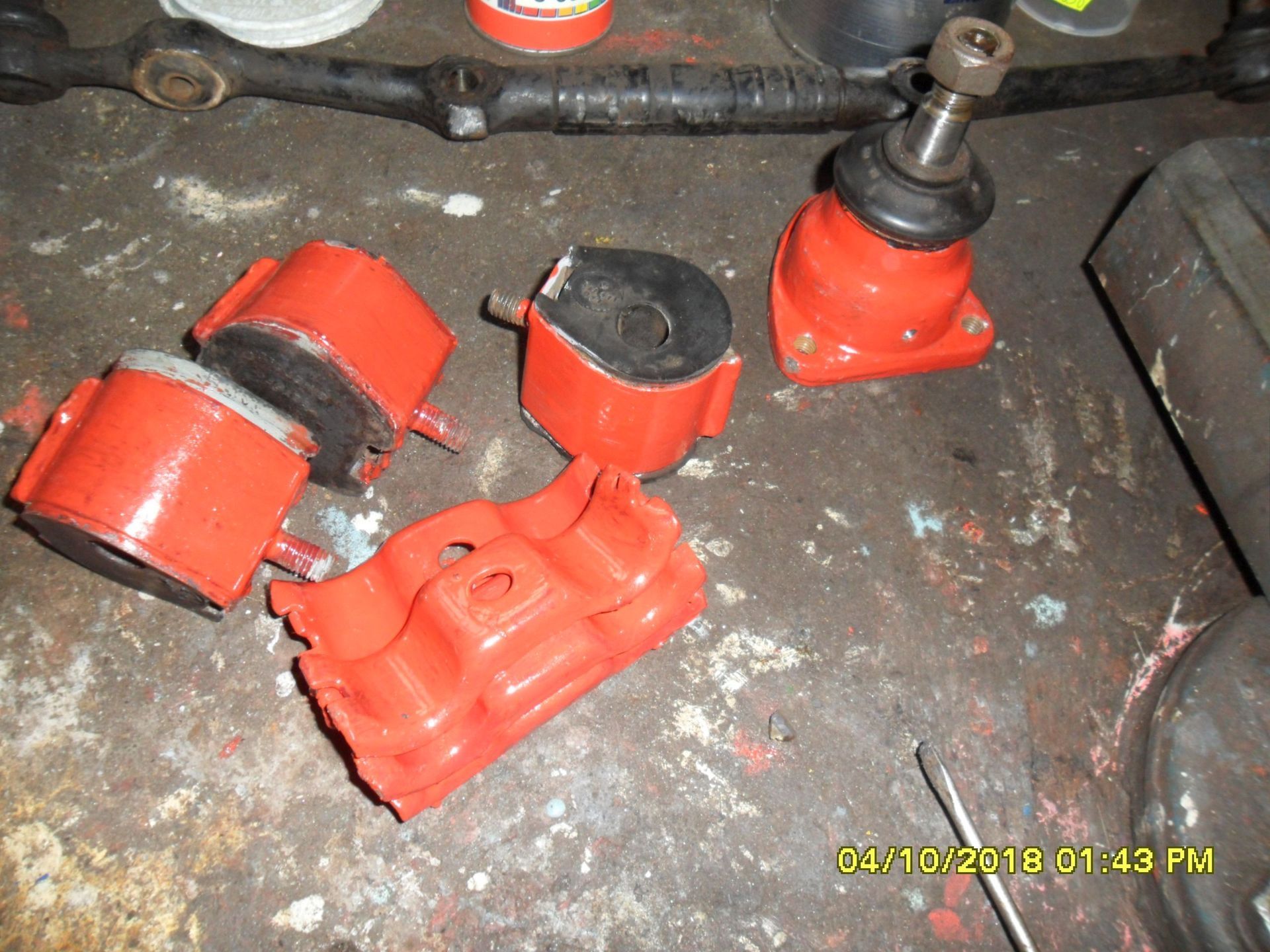

Fahrwerksteile vor Deckanstrich

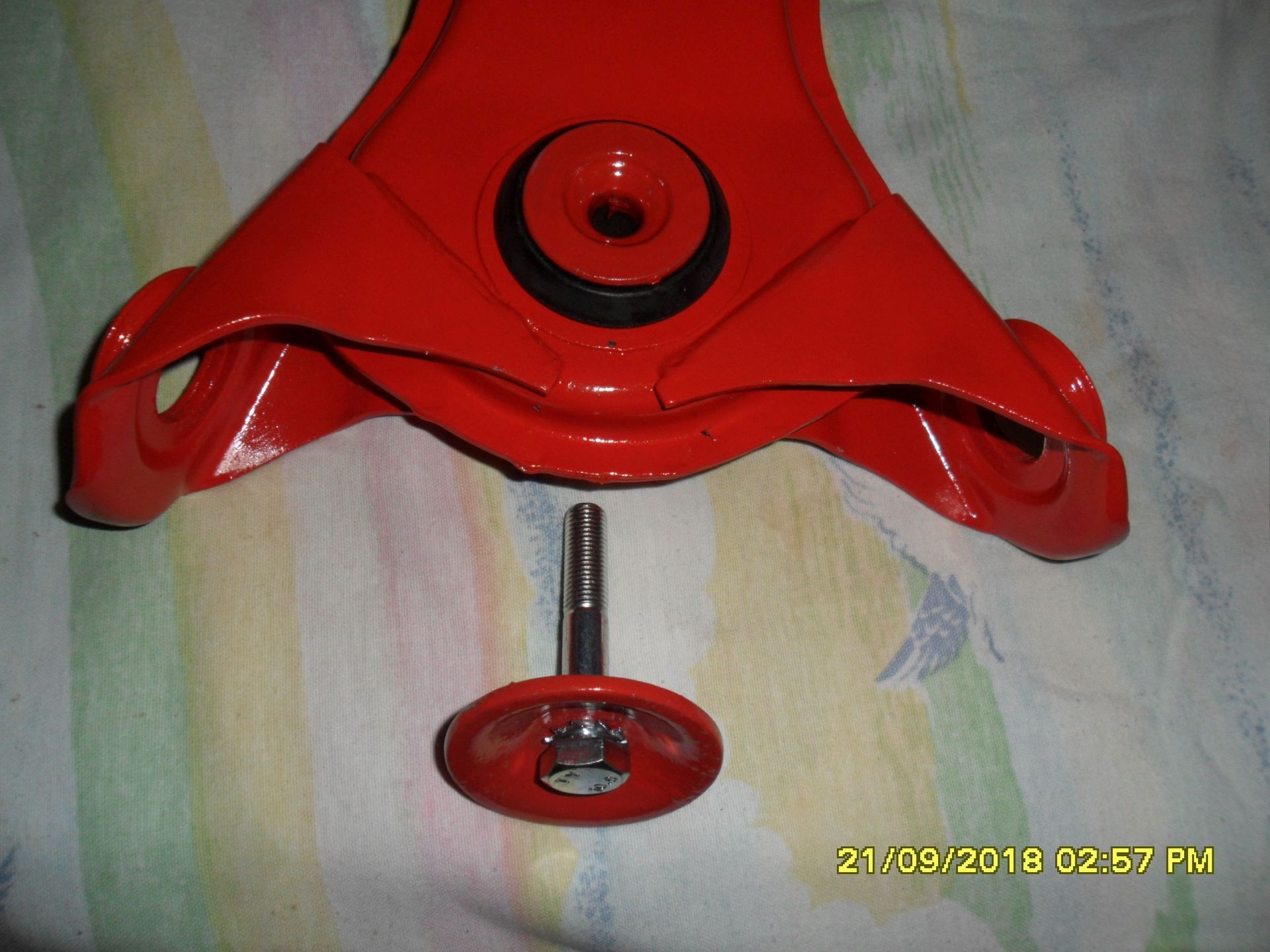

Hintere Befestigung für Rahmentunnel

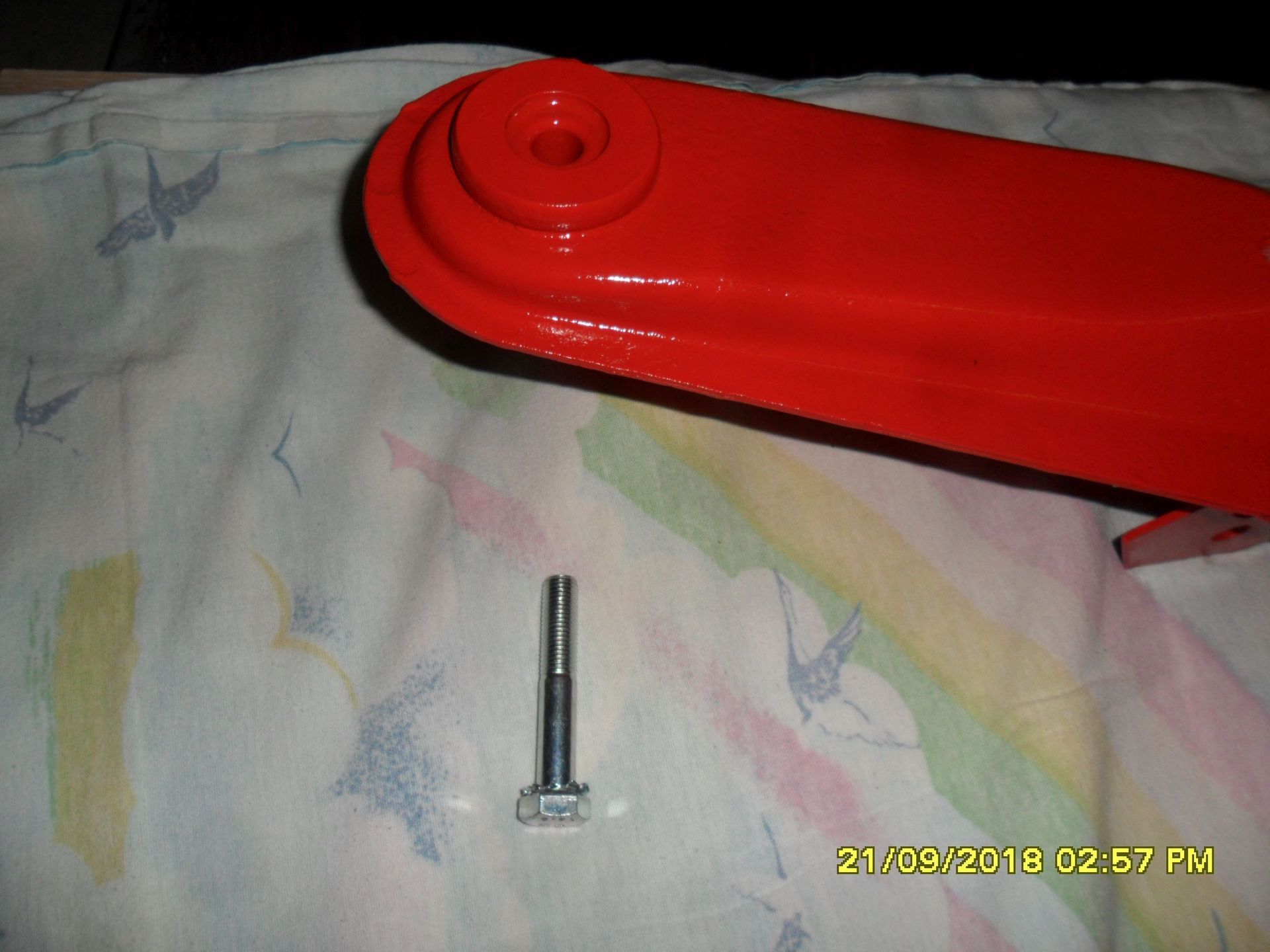

Linke Befestigung+ f. Längsträger

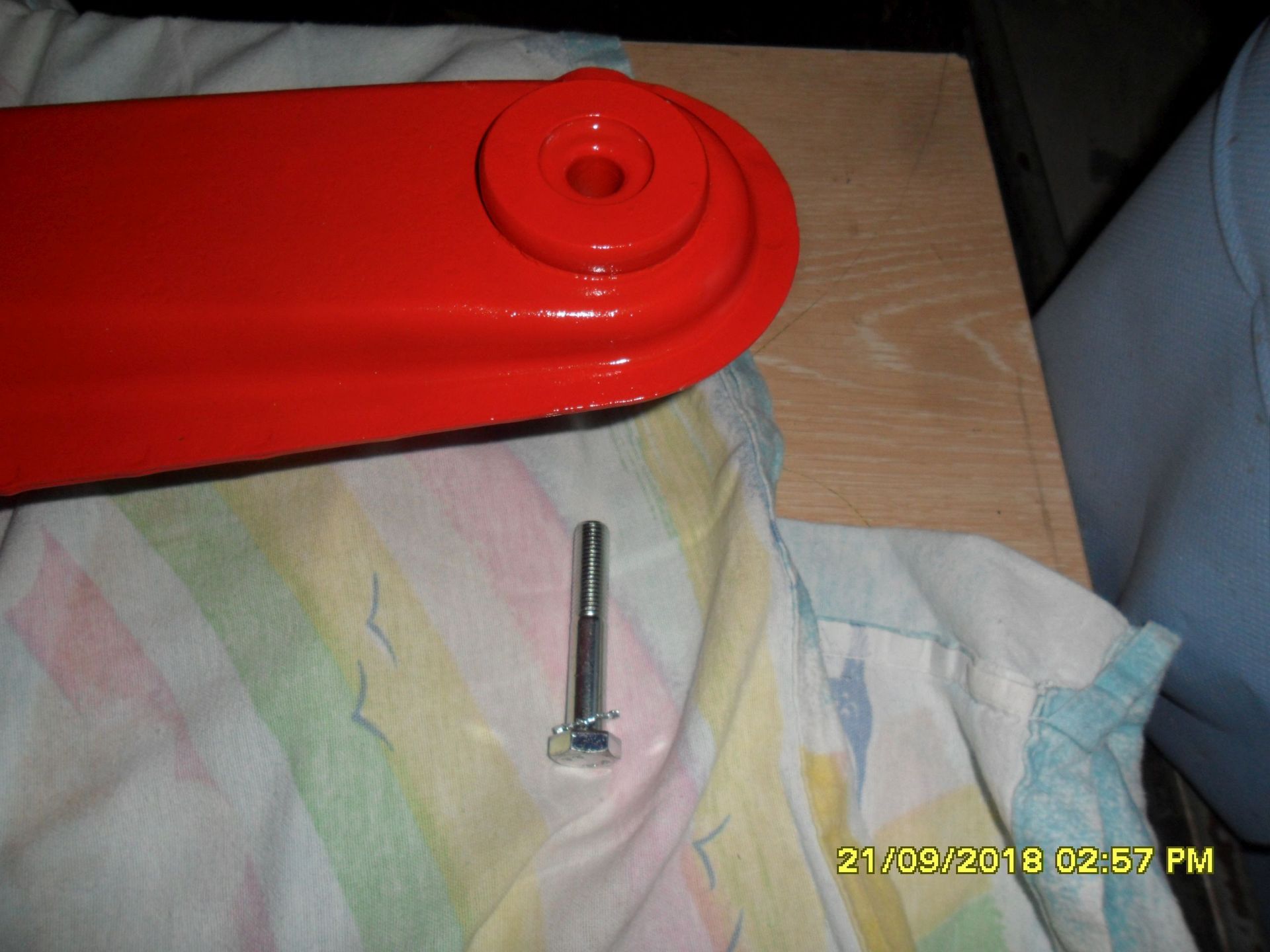

Rechte Befestigung f. Längsträger

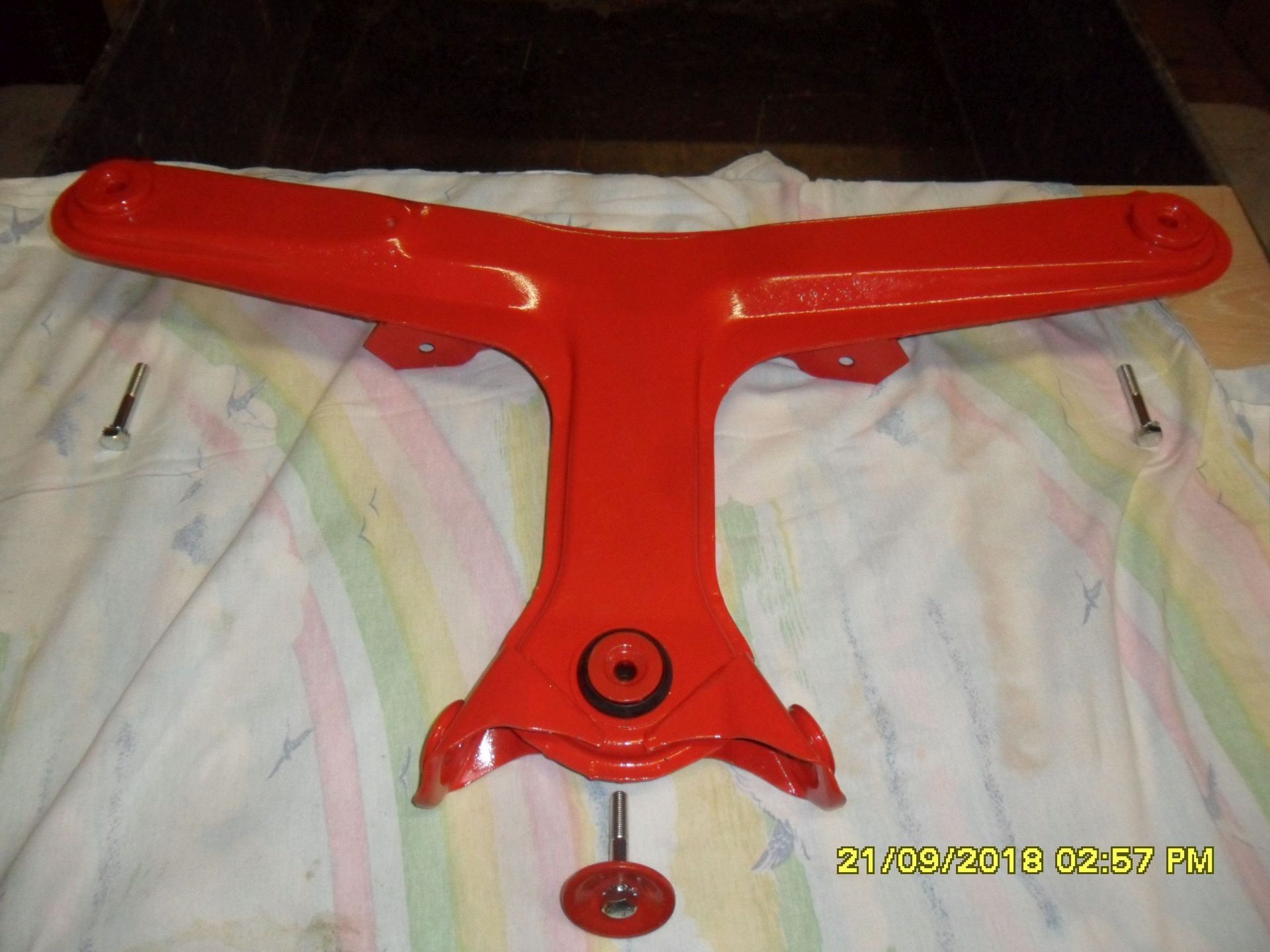

Vorderachskörper mit Schrauben
Auch das Lenkgestänge wurde bereits vorher aufgearbeitet und nun eingebaut. Der hier noch zu sehende Boge Lenkungsdämpfer wird später durch einen Bilstein Lenkungsdämpfer ersetzt.

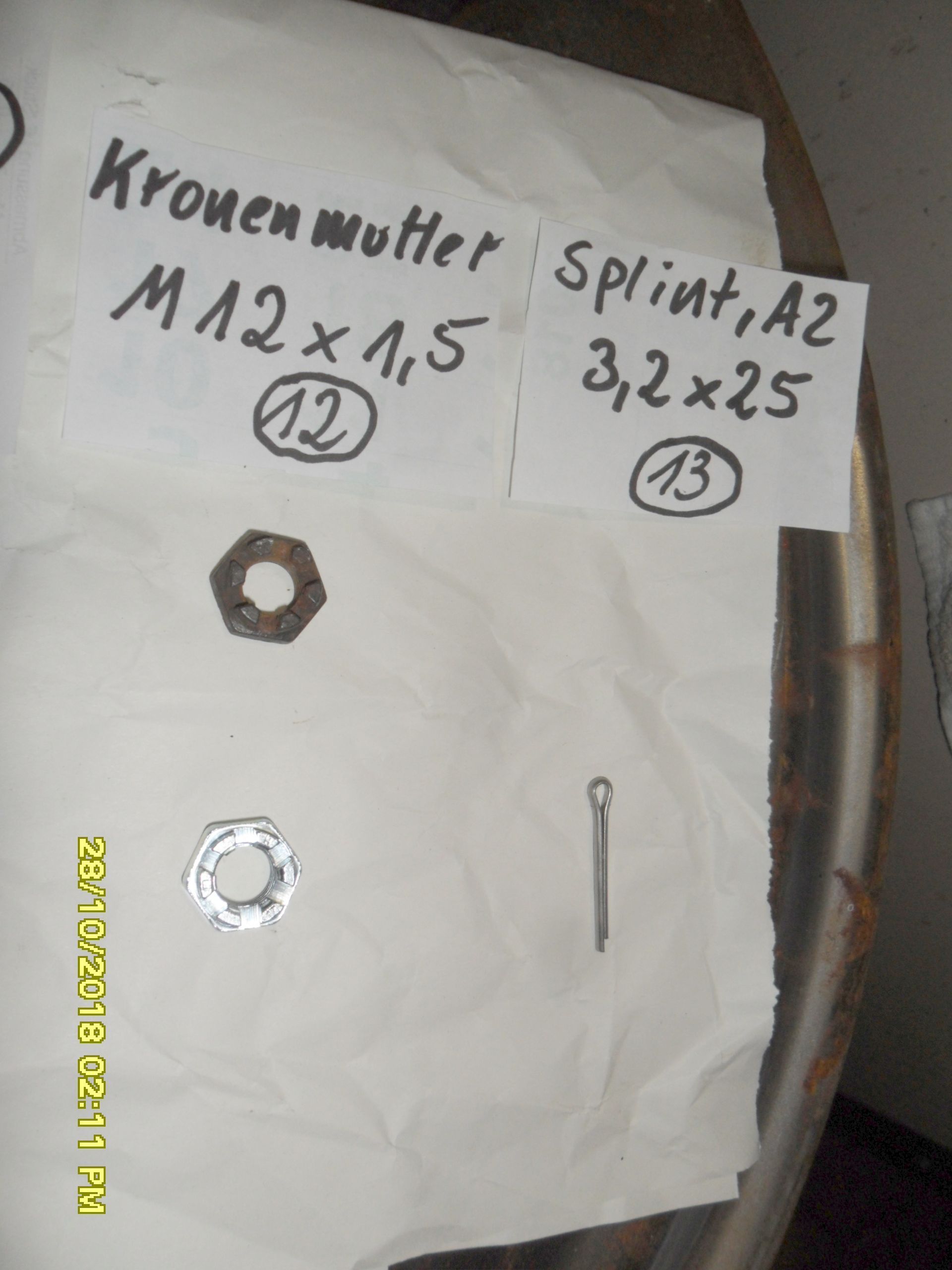

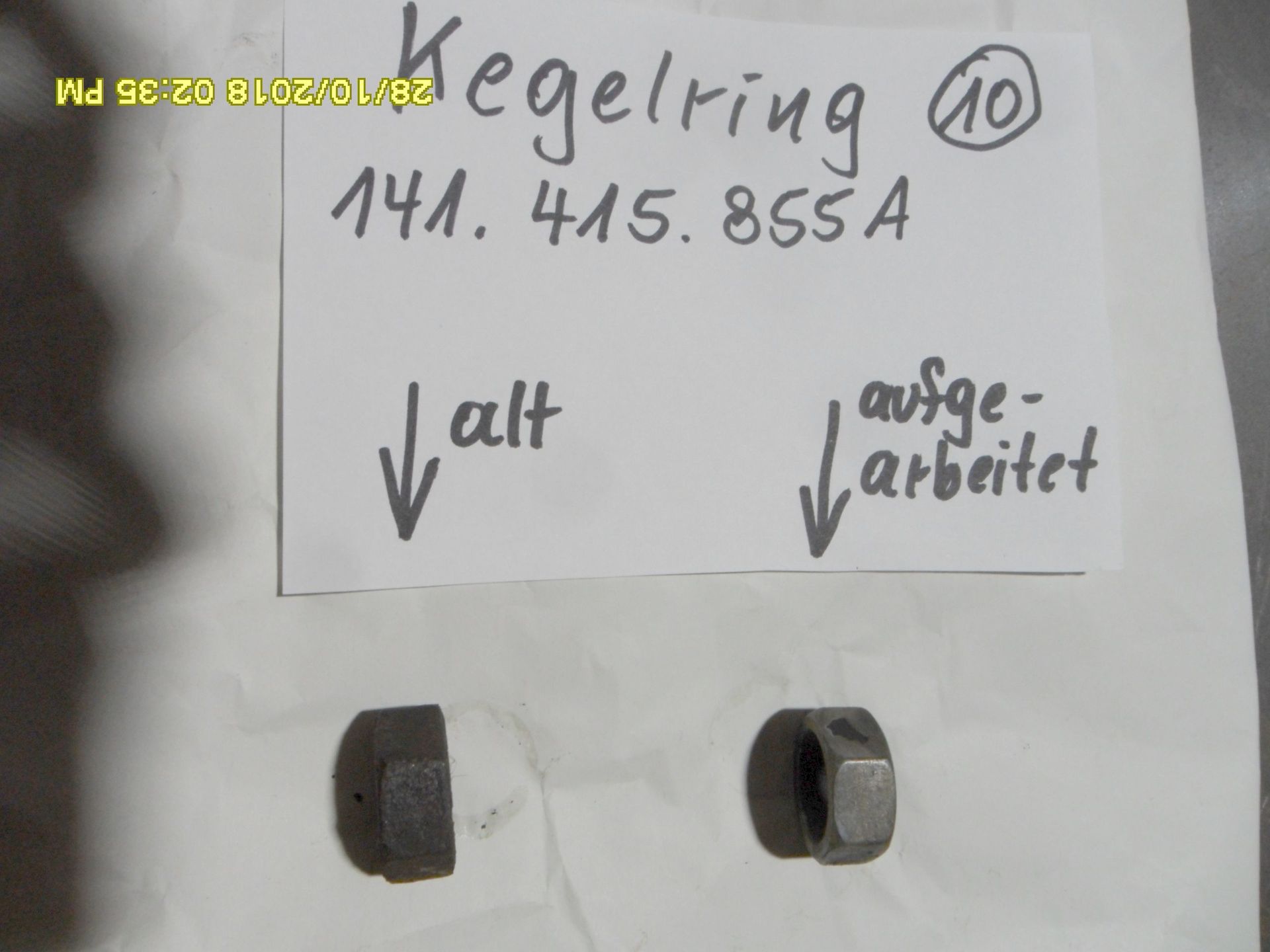

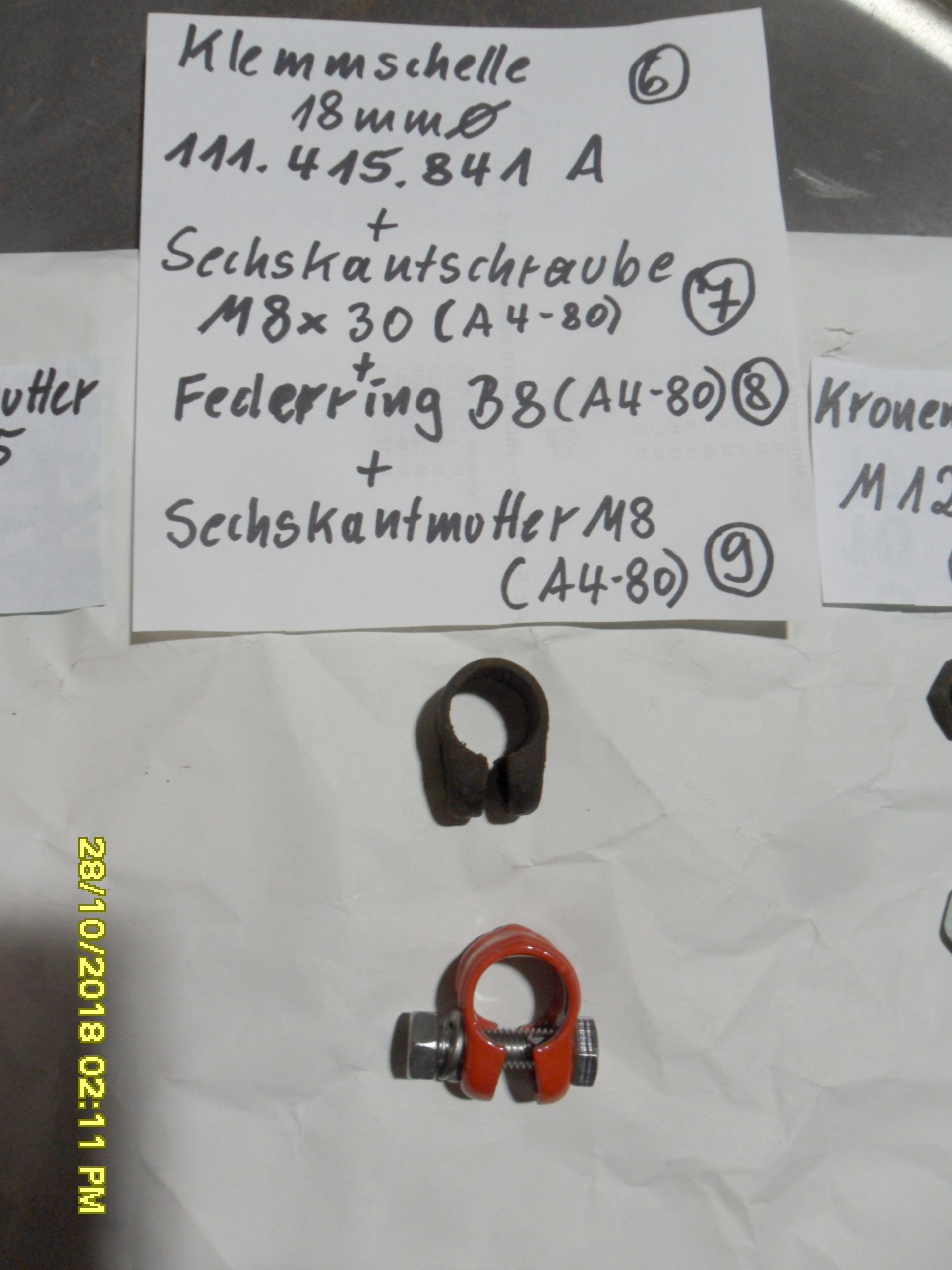

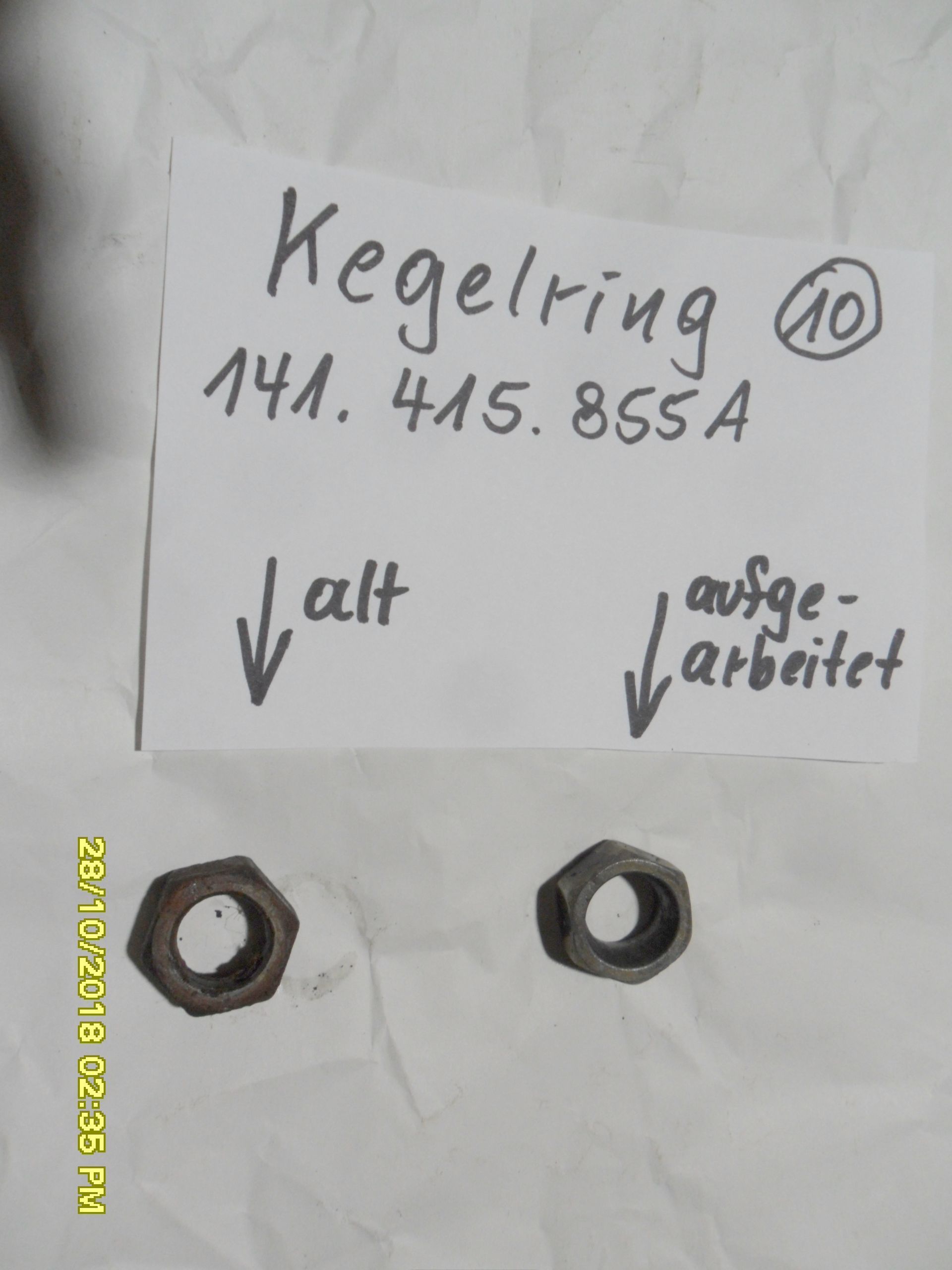

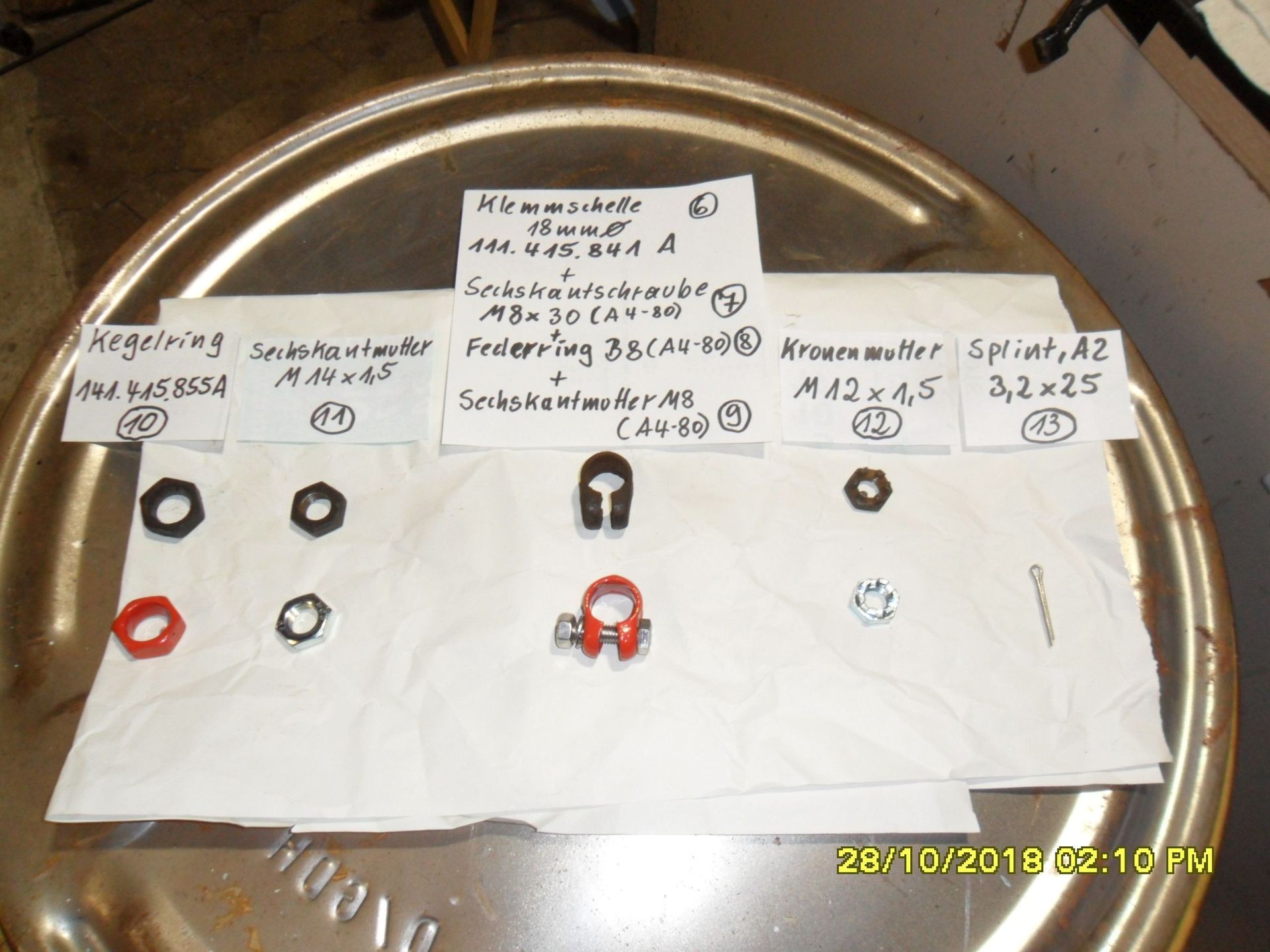

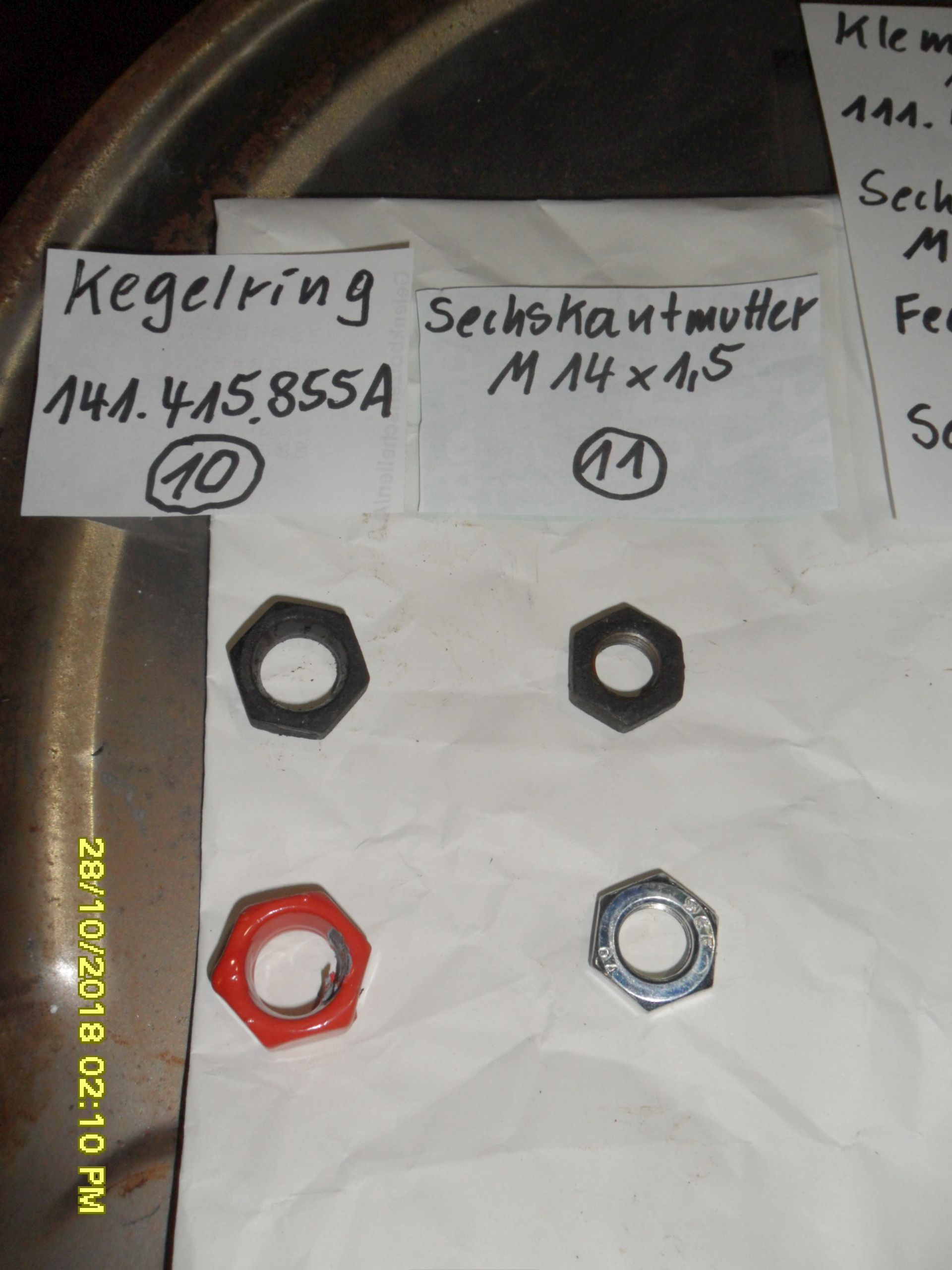

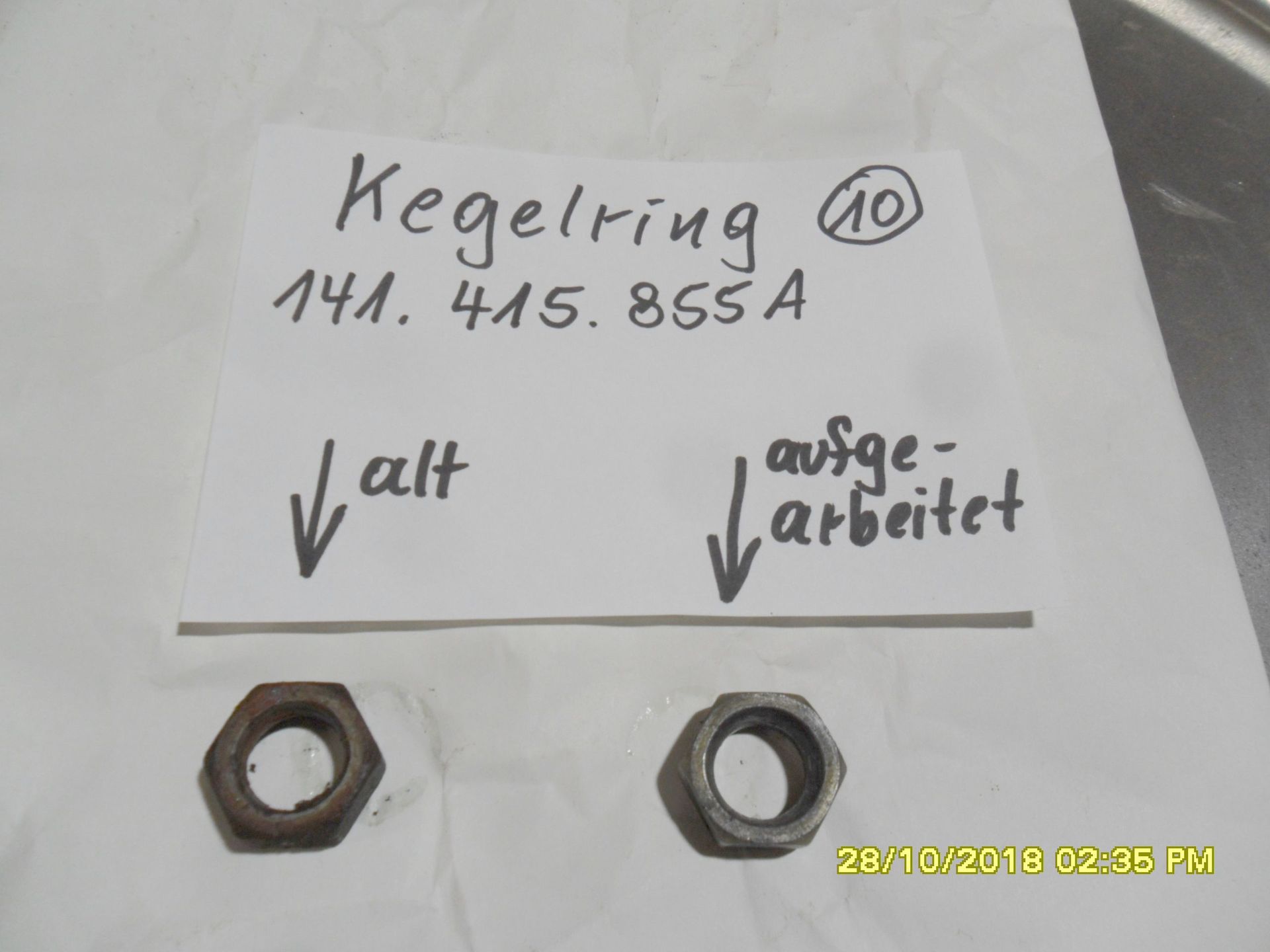

Aufgearbeite Einzelteile
Aufgearbeite Einzelteile
Aufgearbeite Einzelteile
Aufgearbeite Einzelteile
Aufgearbeite Einzelteile
Aufgearbeite Einzelteile

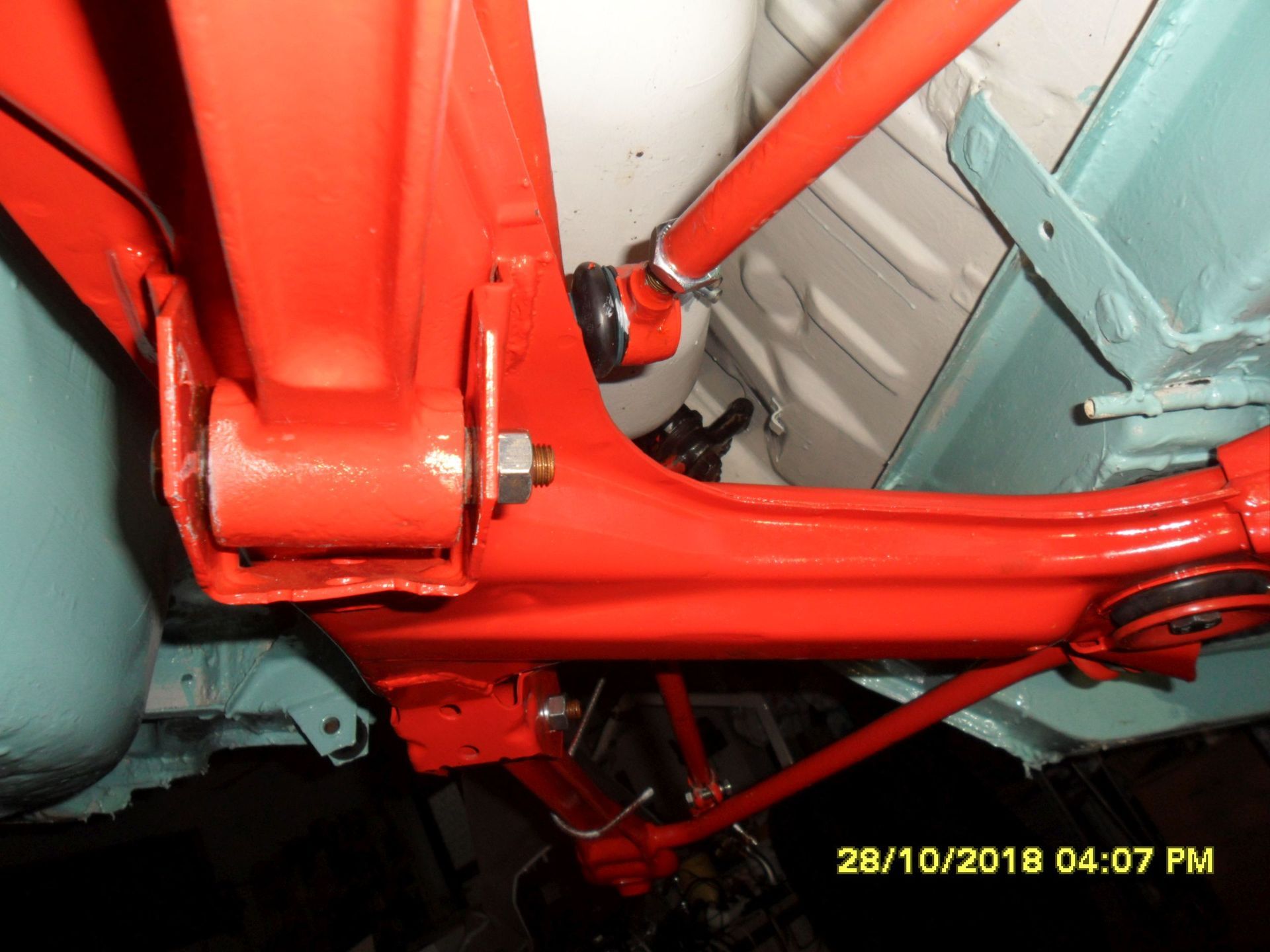

Vorderachsträger und Querlenker links

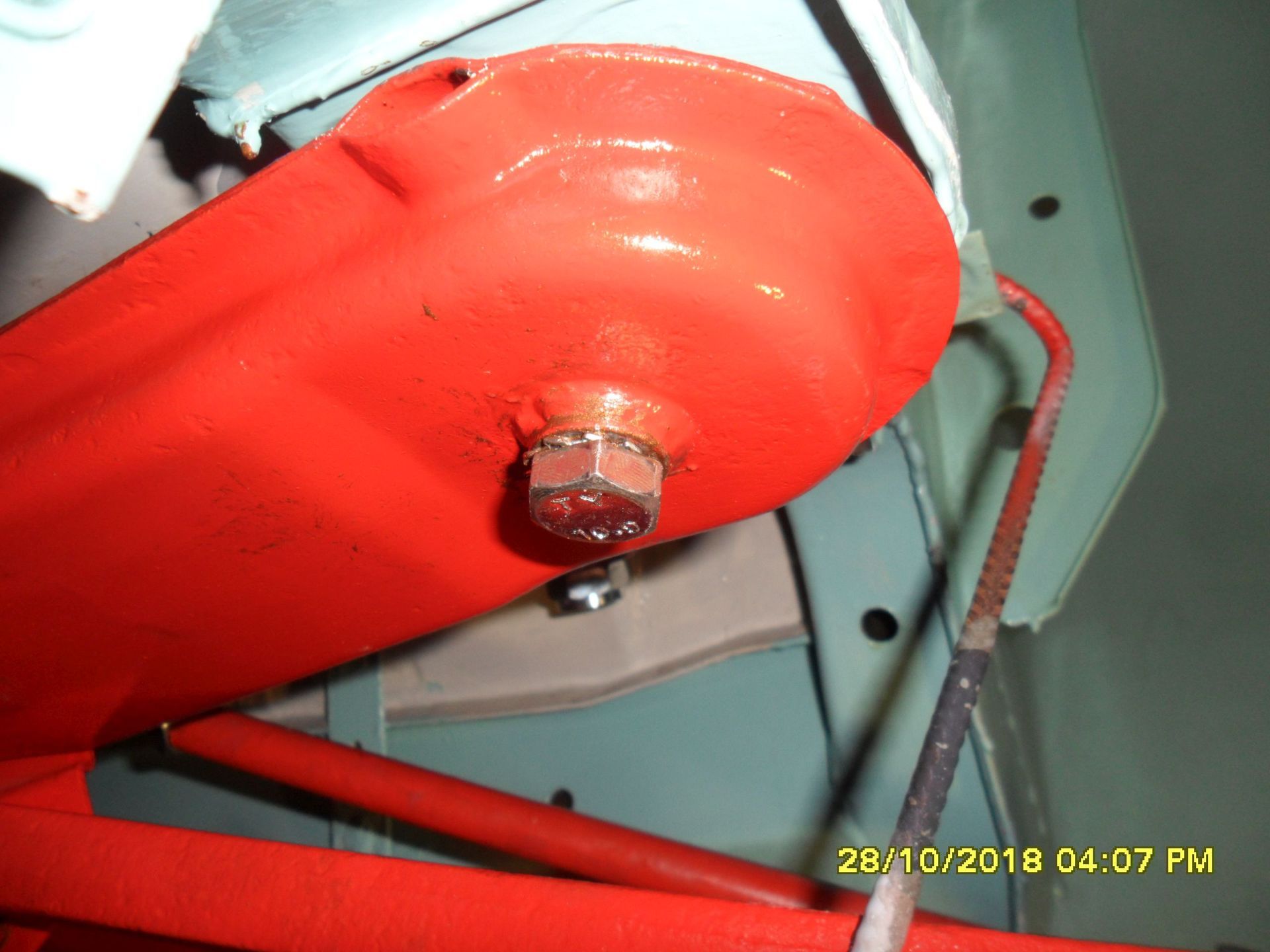

Vorderachsträger mit M12 x 90

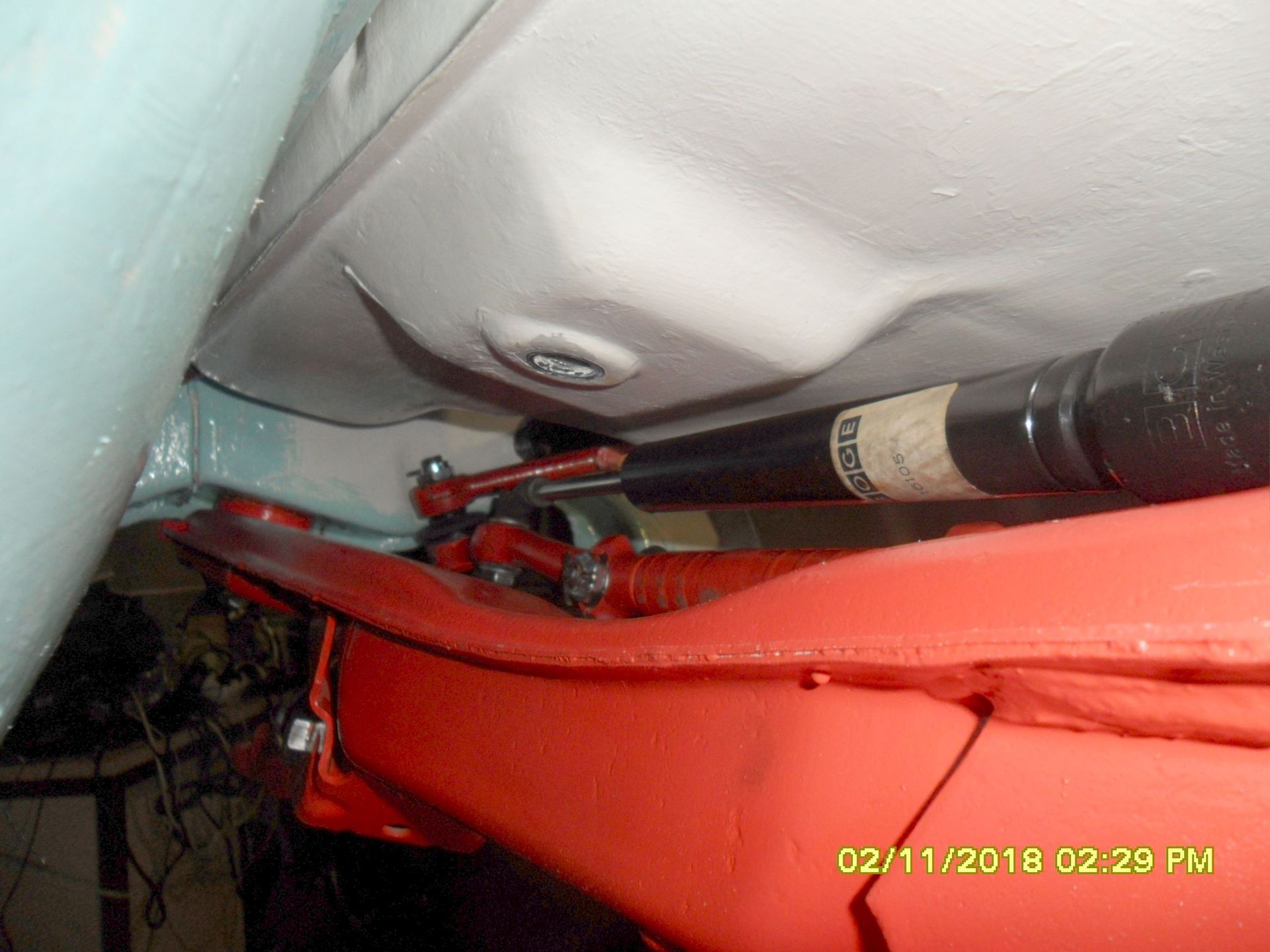

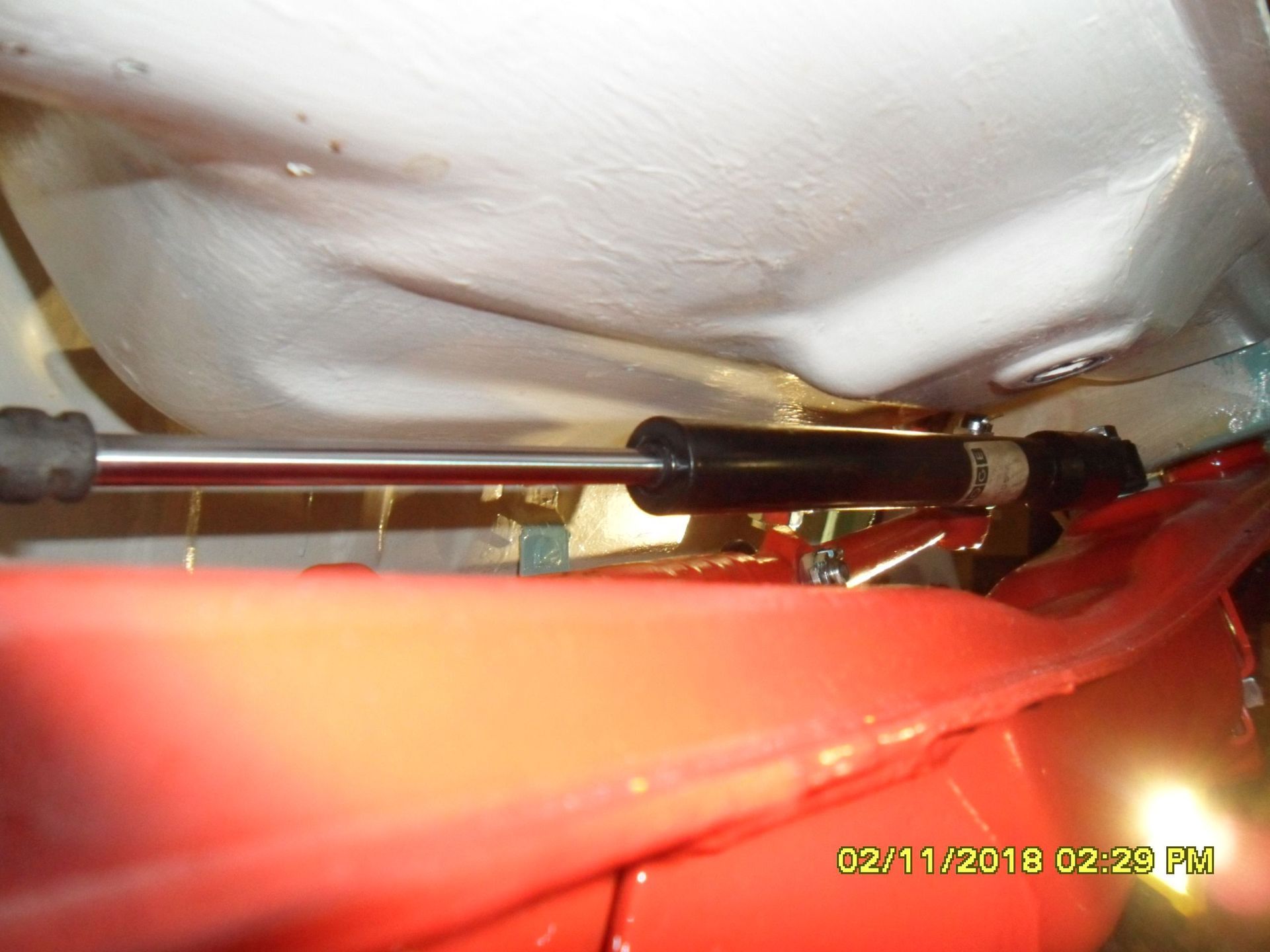

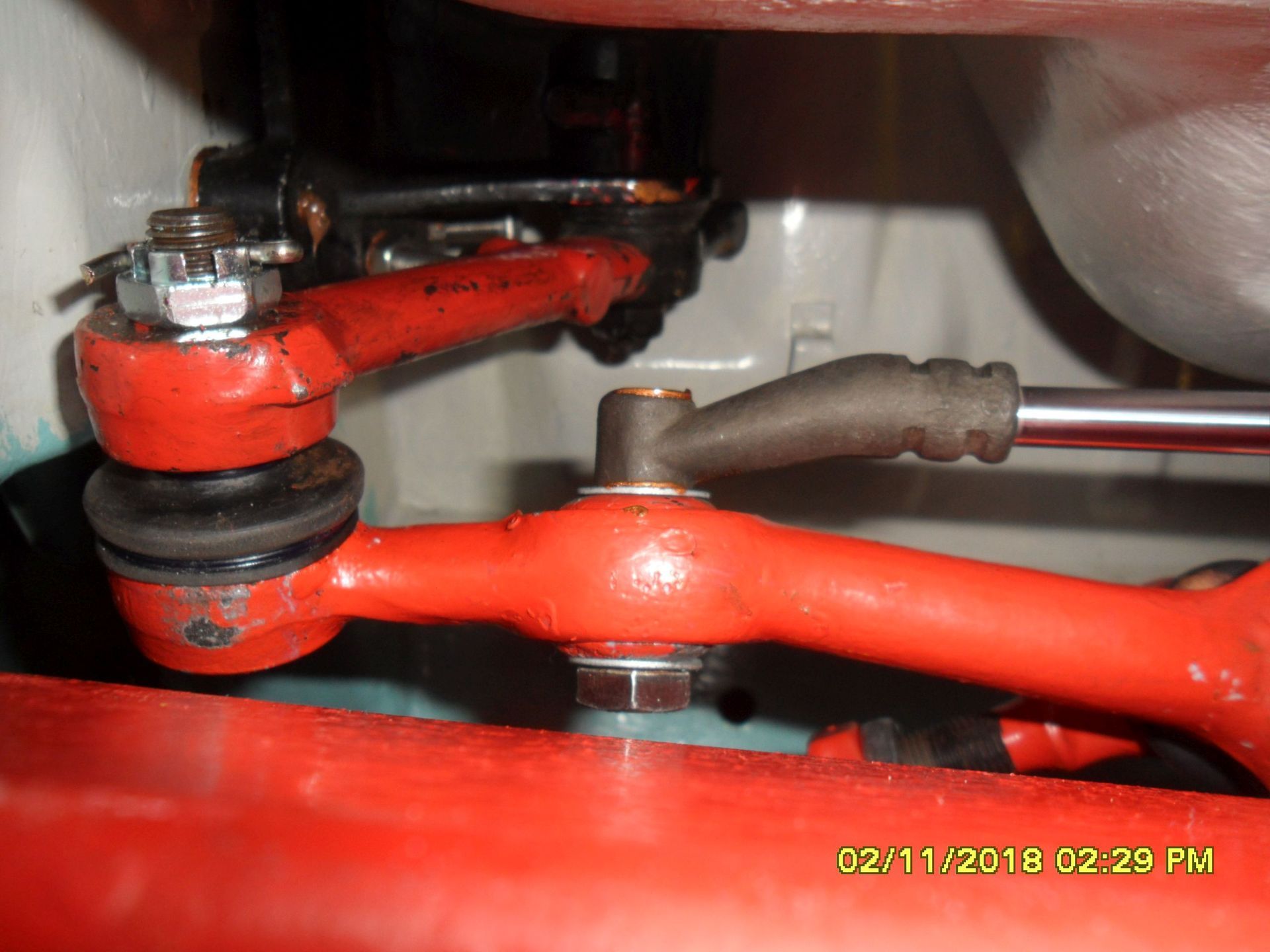

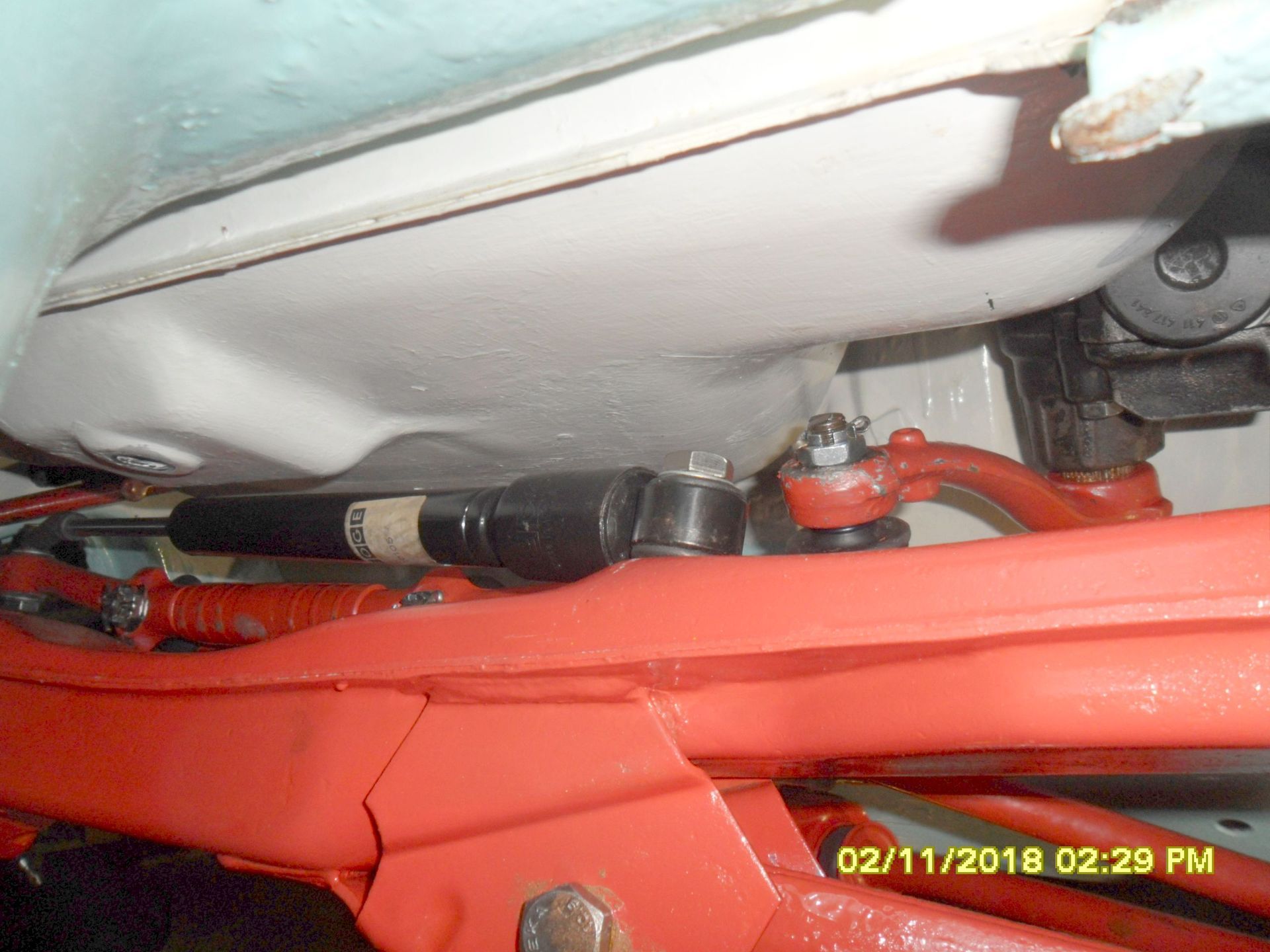

Lenkungsdämpfer eingebaut
Lenkungsdämpfer eingebaut
Lenkungsdämpfer eingebaut
Lenkungsdämpfer eingebaut

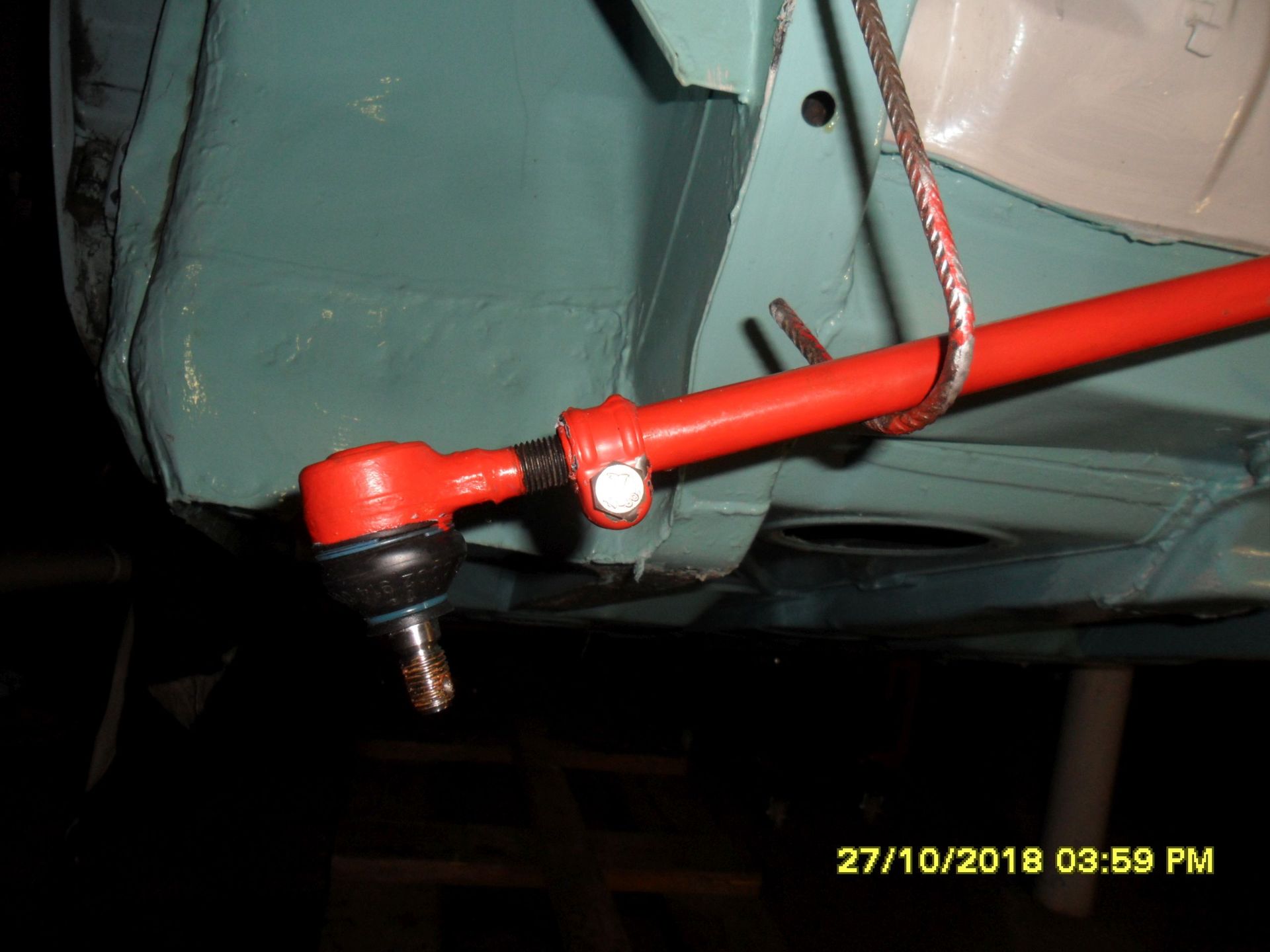

Lenkspurstangenstangenkopf rechts

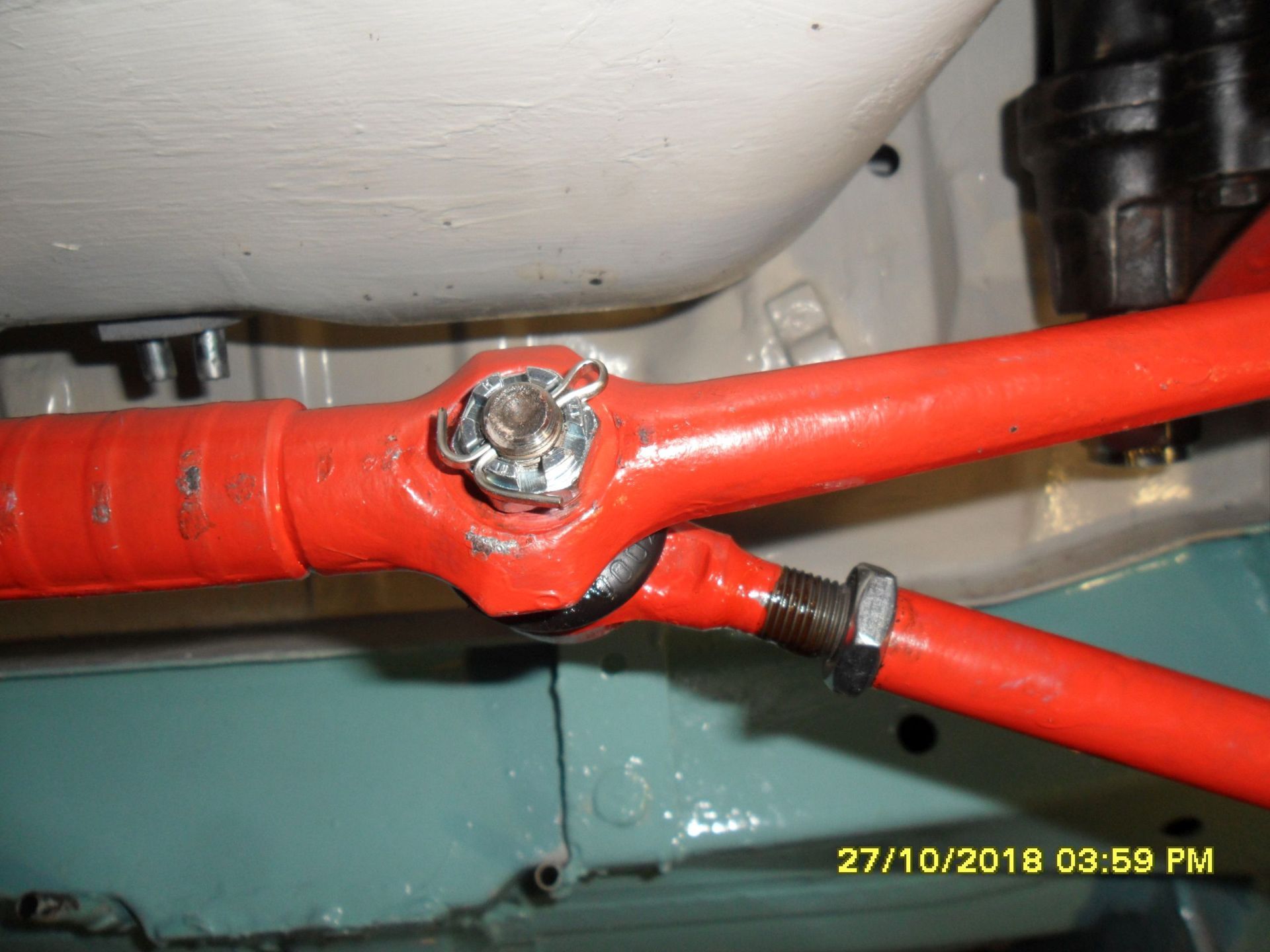

Lenkspurstange Mitte mit Spurstange links

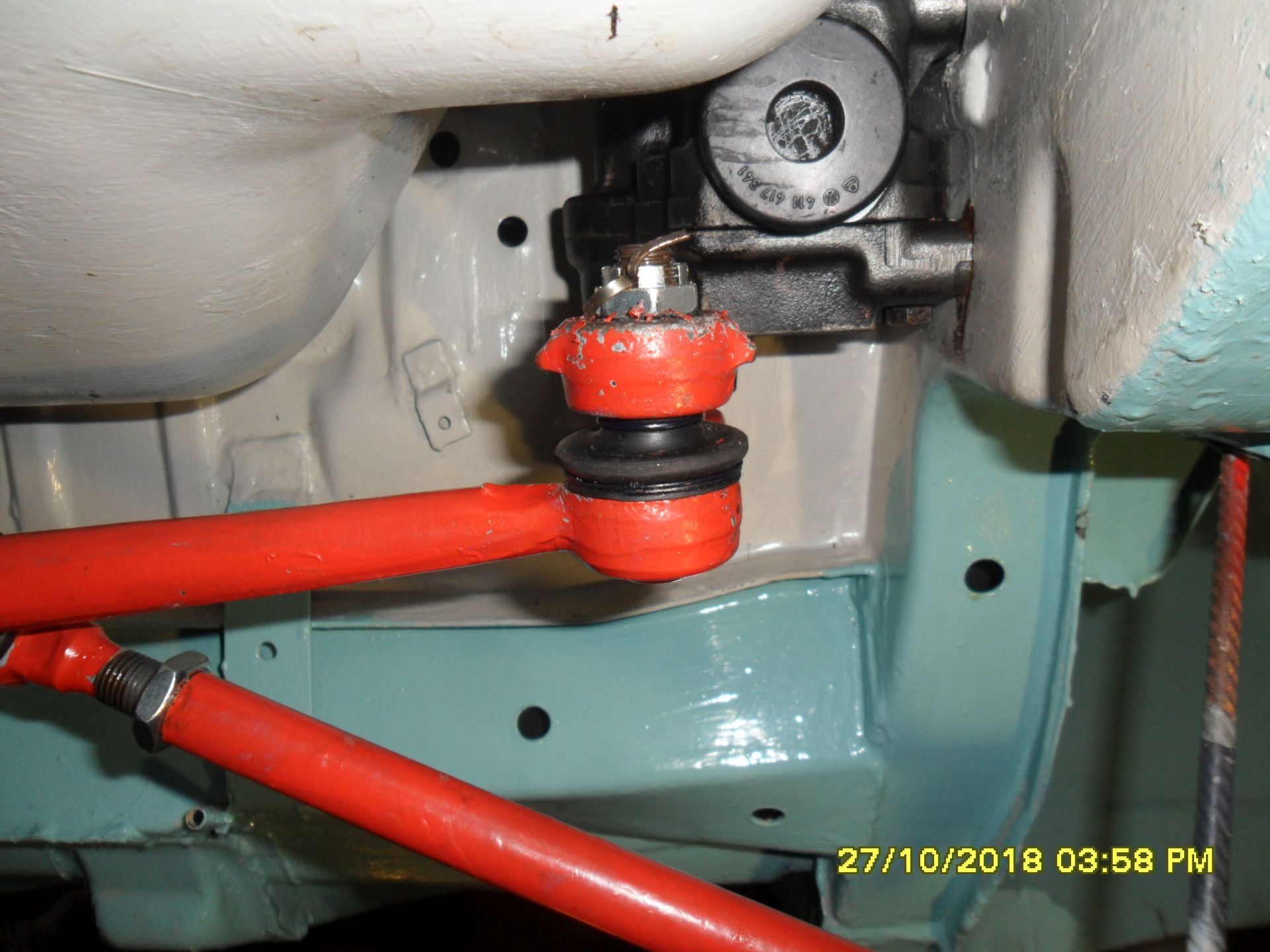

Lenkgetriebe und seitl. Spurstange links

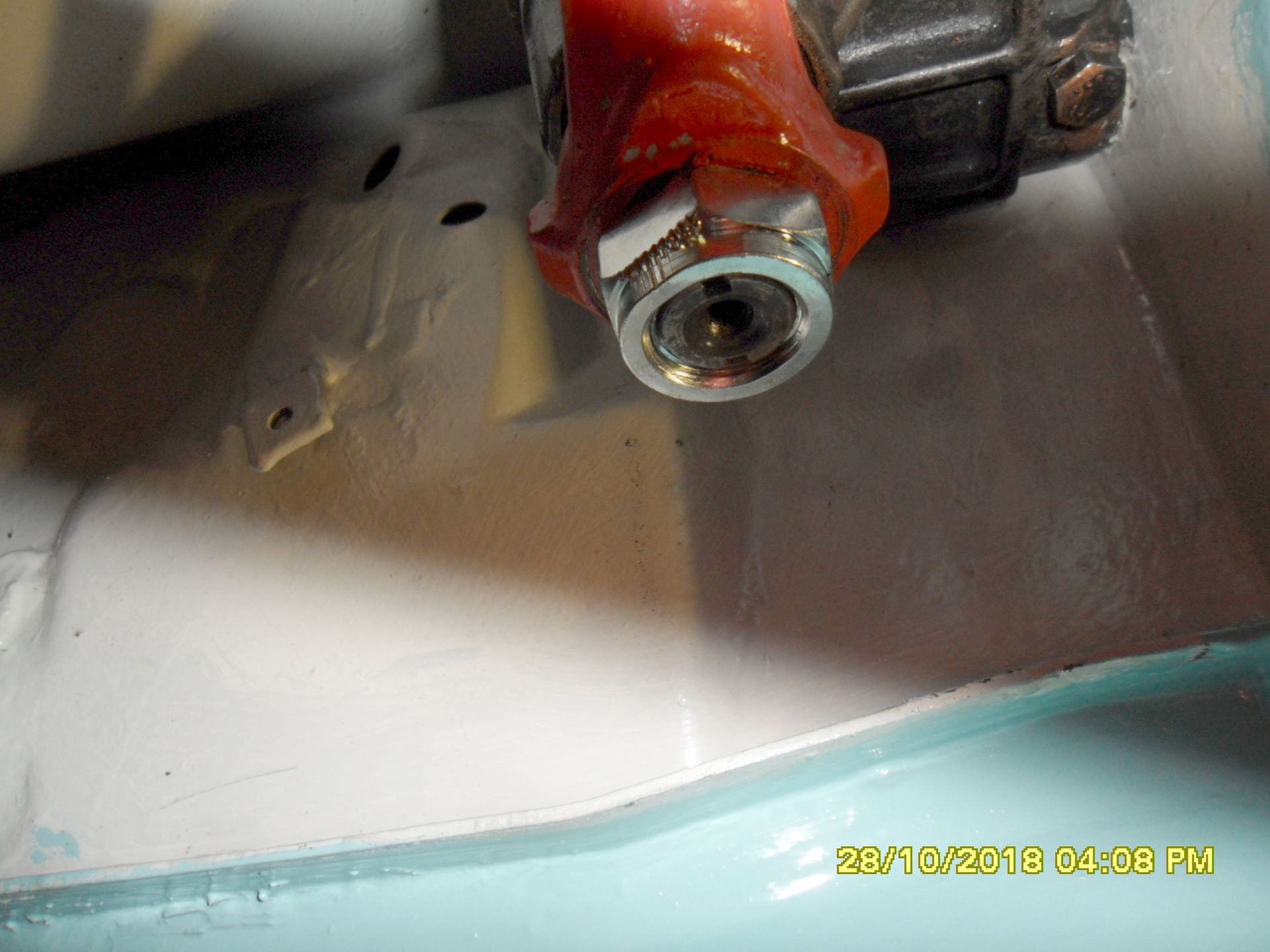

Lenkhebel-Verschraubung

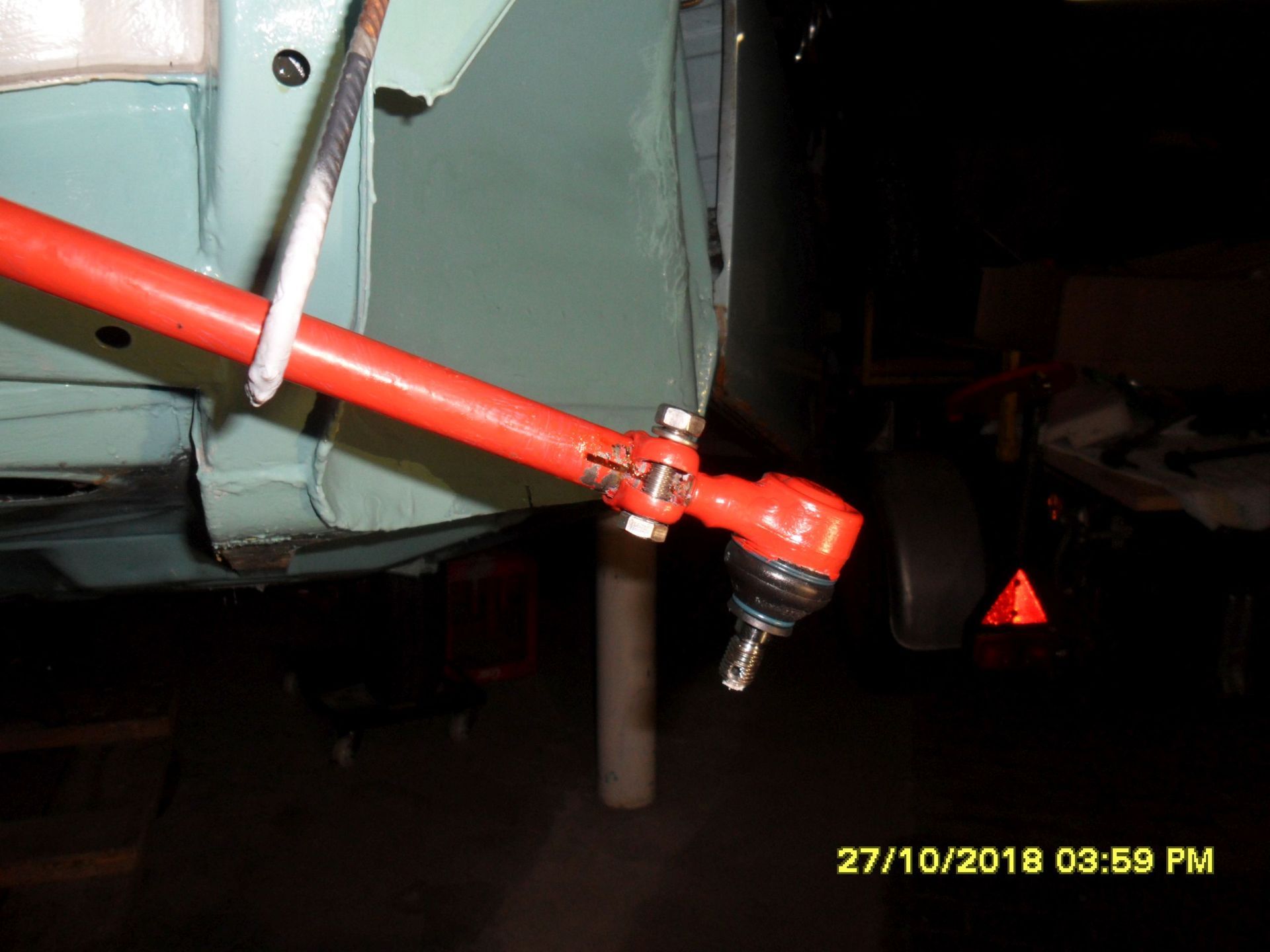

Lenkspurstangenstangenkopf links

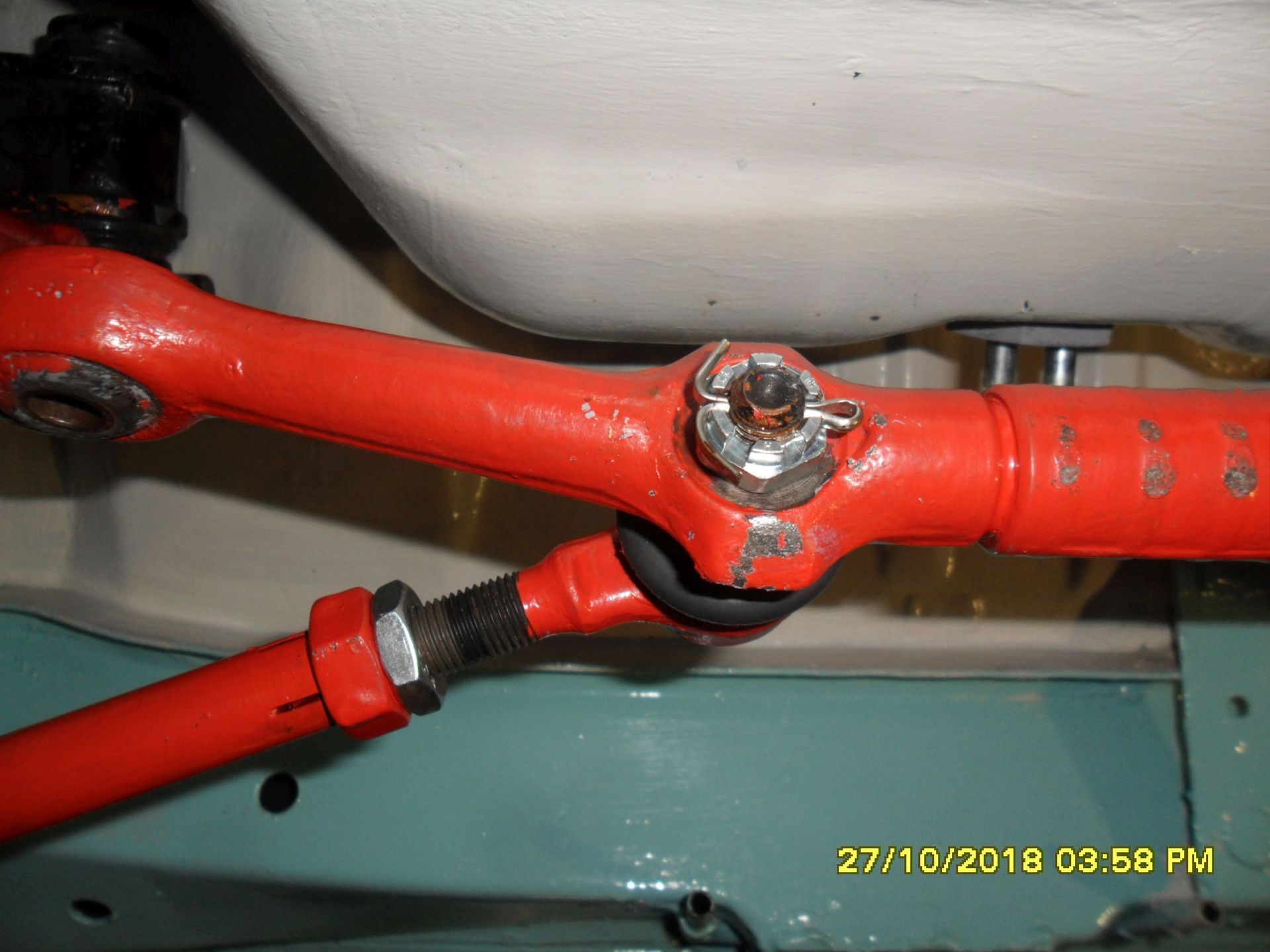

Lenkspurstange Mitte mit Spurstange rechts

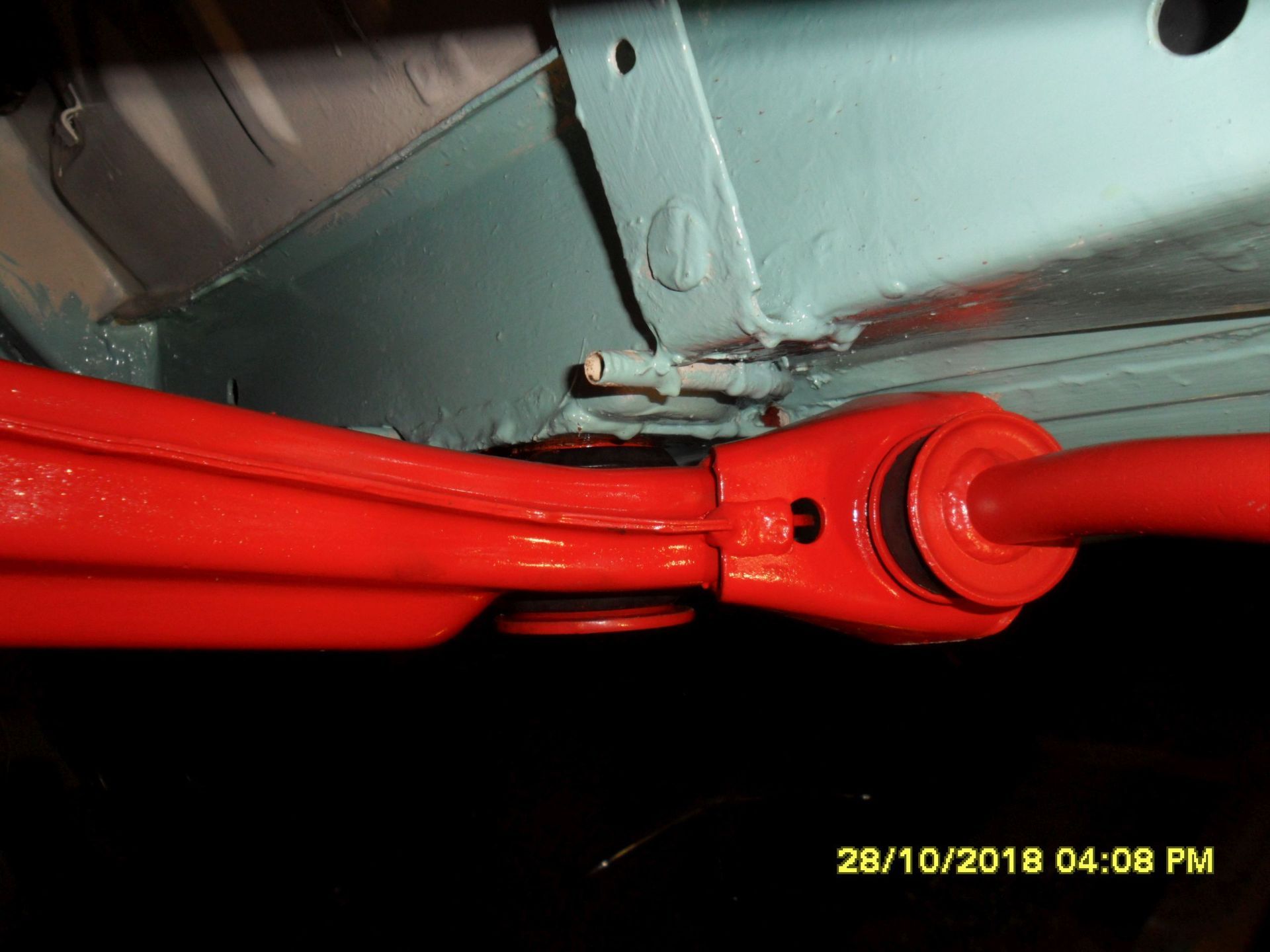

Hintere Verschraubung Vorderachtsträger

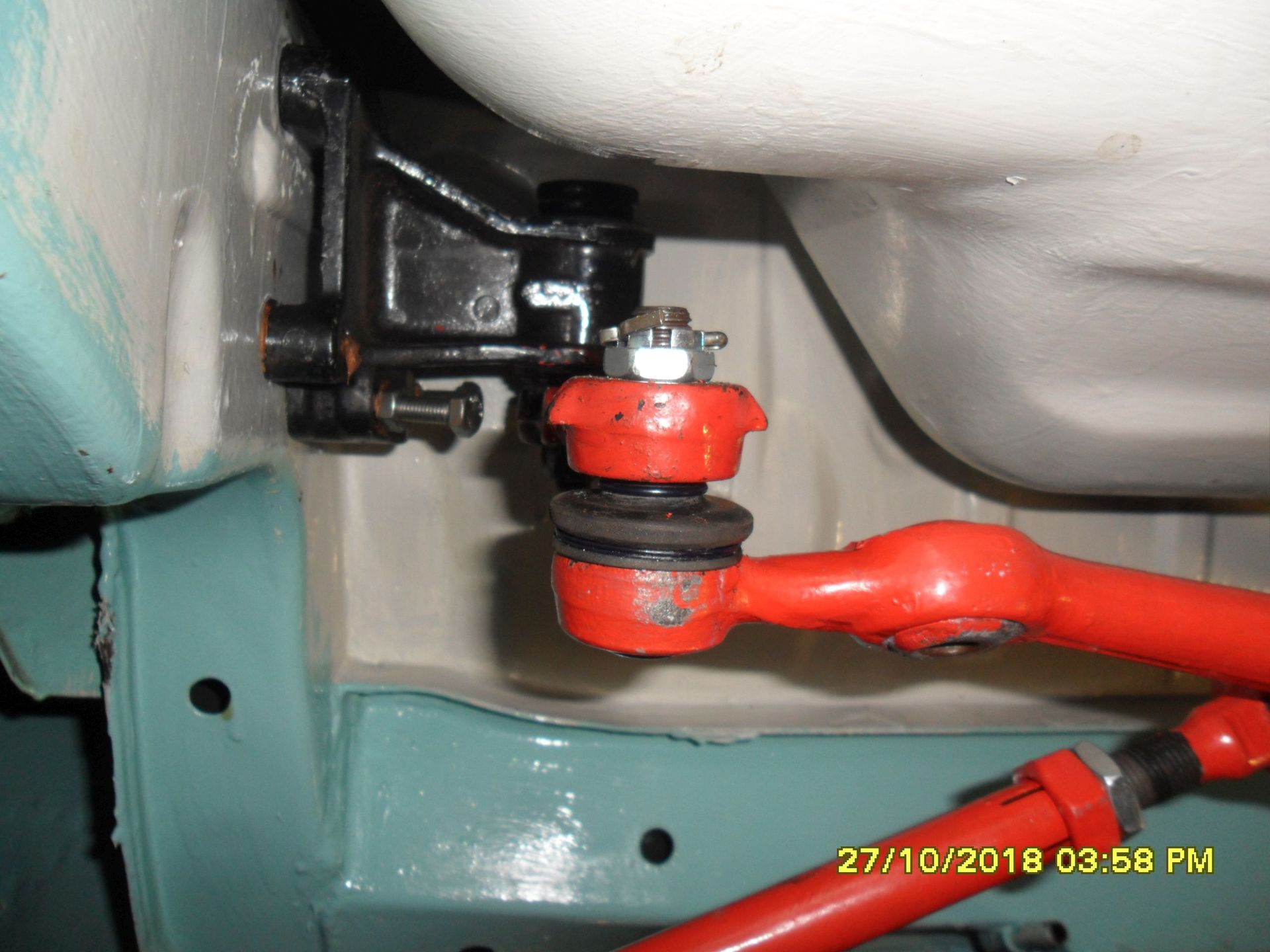

Hilflenker rechts und Spurstange rechts

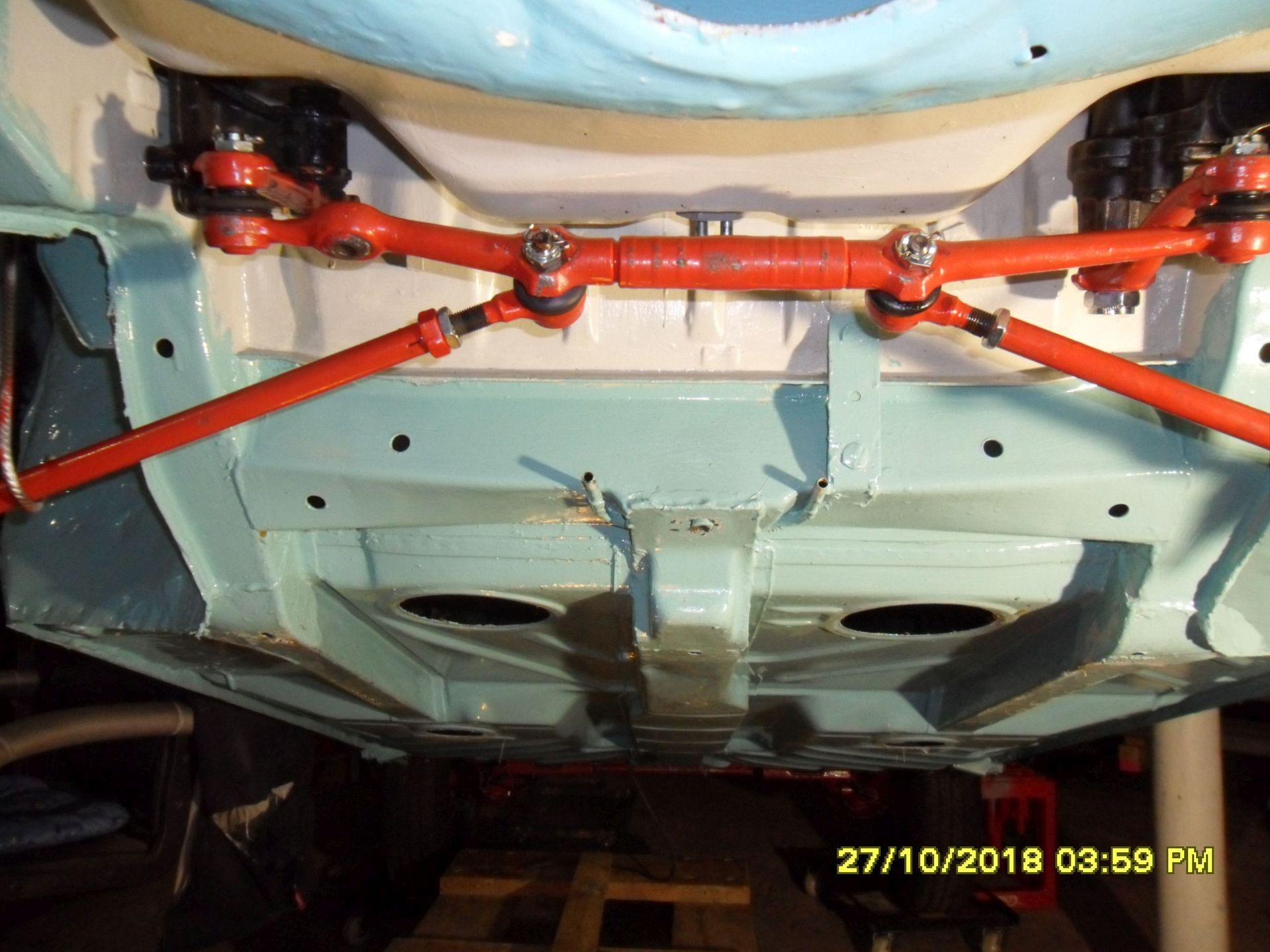

Eingebautes Lenkgestänge

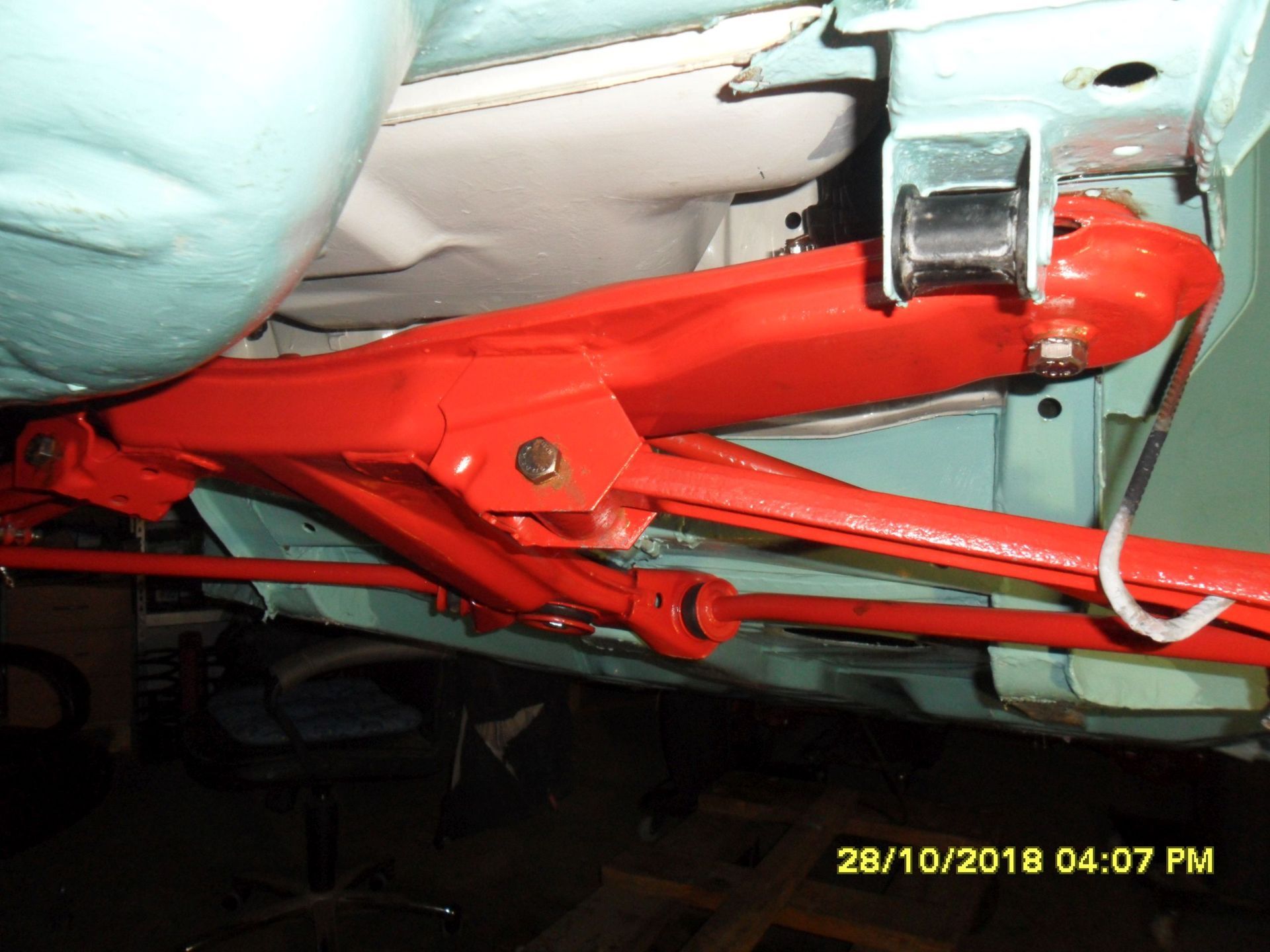

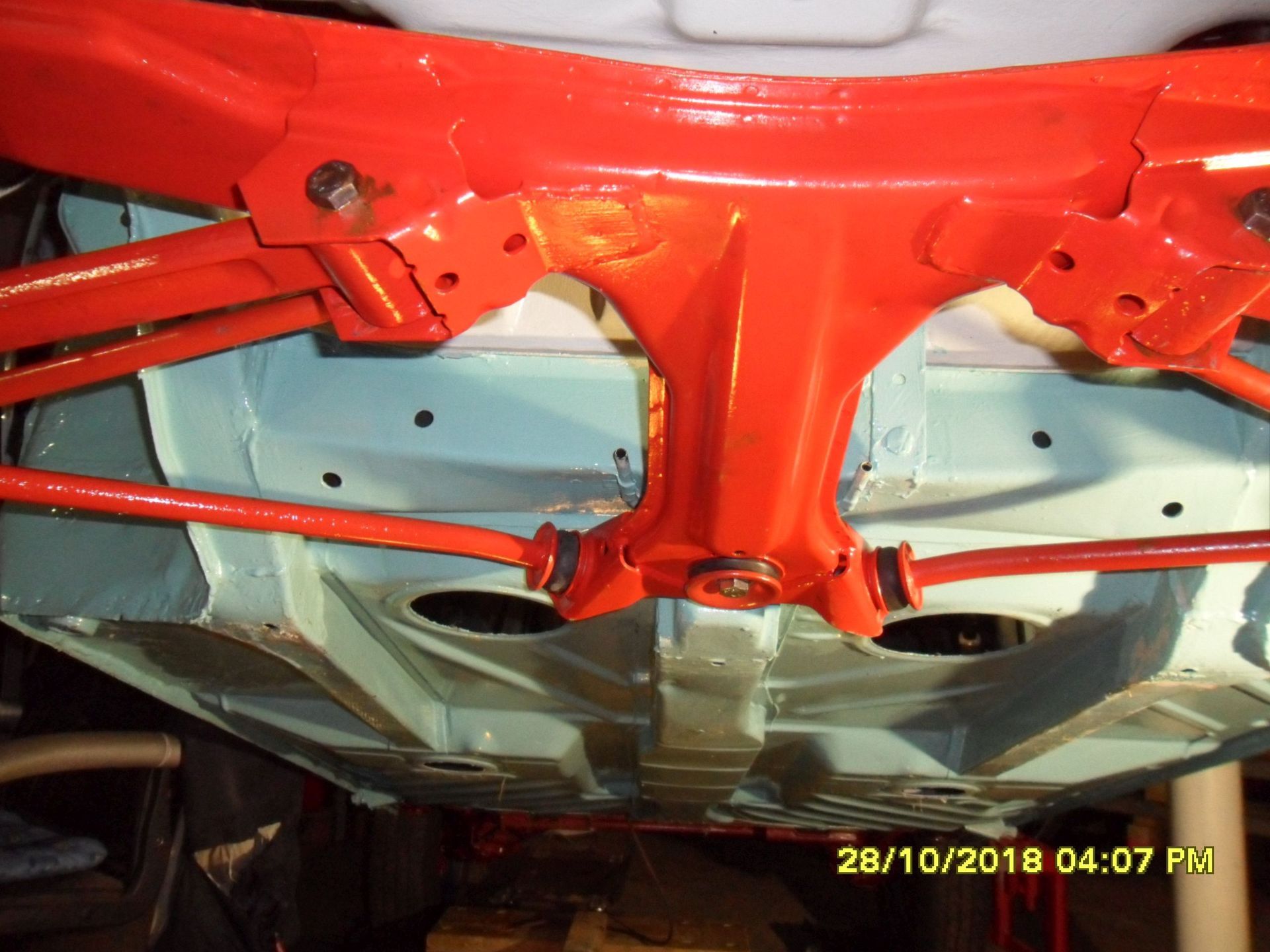

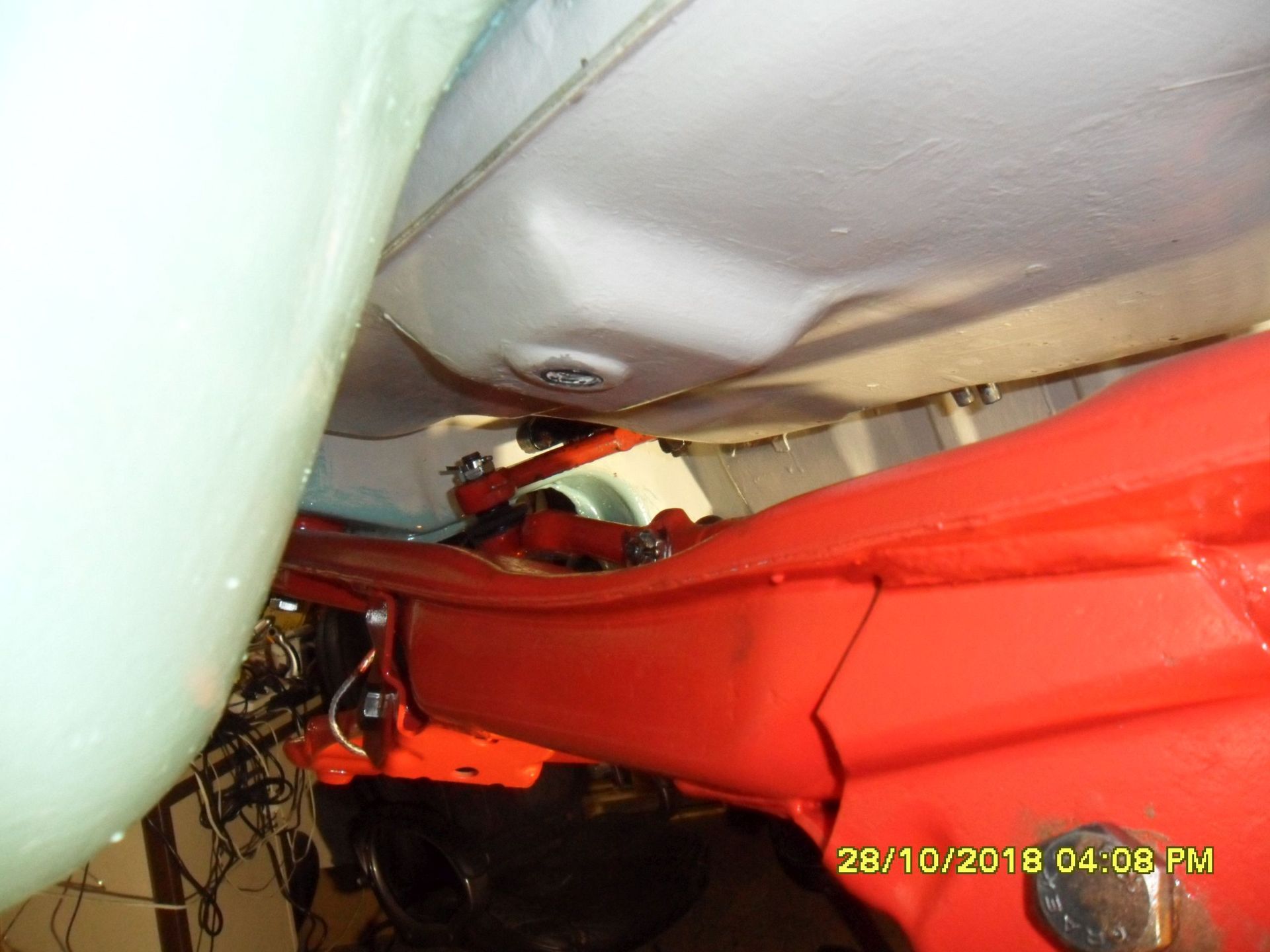

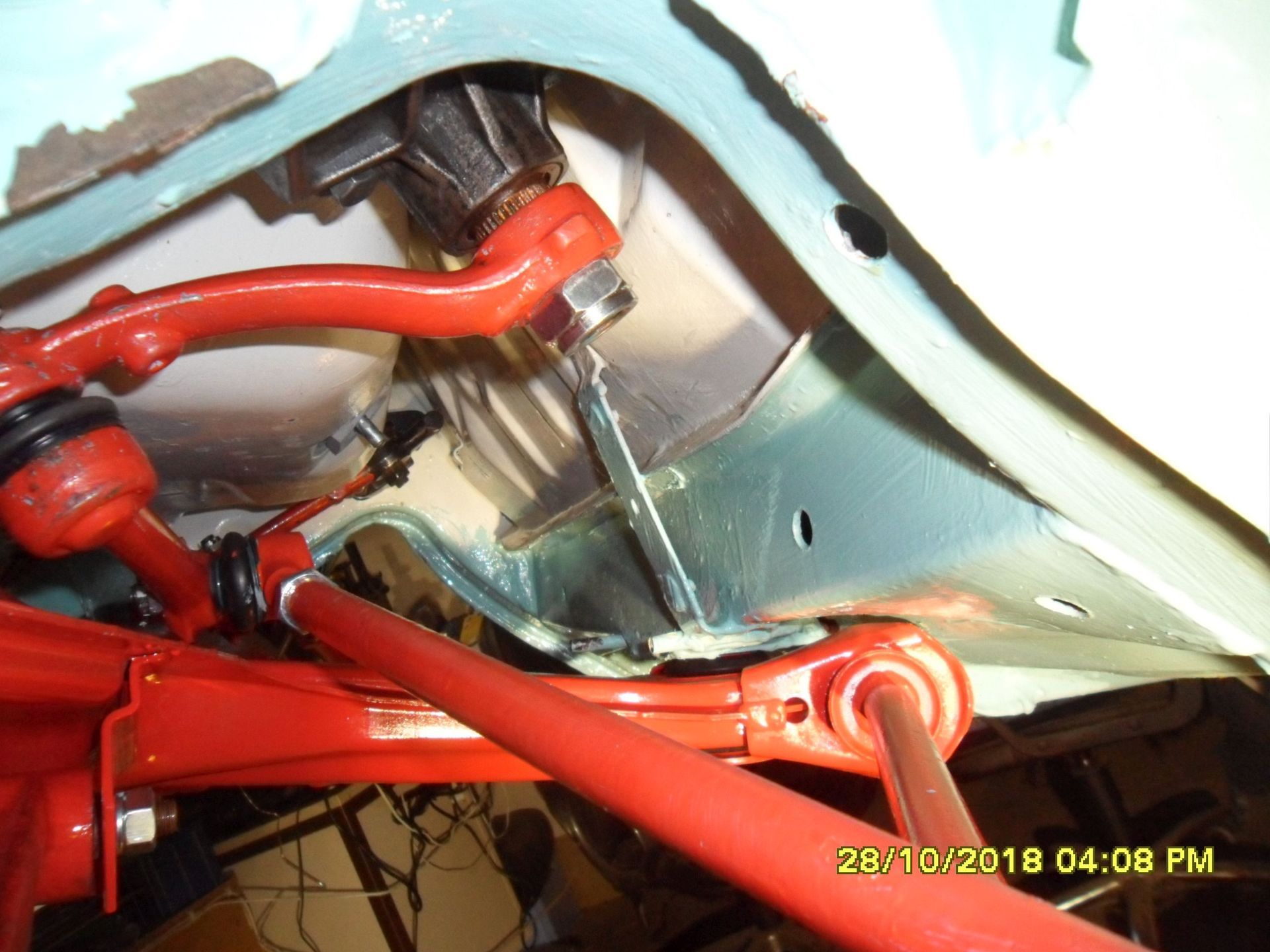

Eingebaute Fahrwerksteile
Eingebaute Fahrwerksteile
Eingebaute Fahrwerksteile
Eingebaute Fahrwerksteile

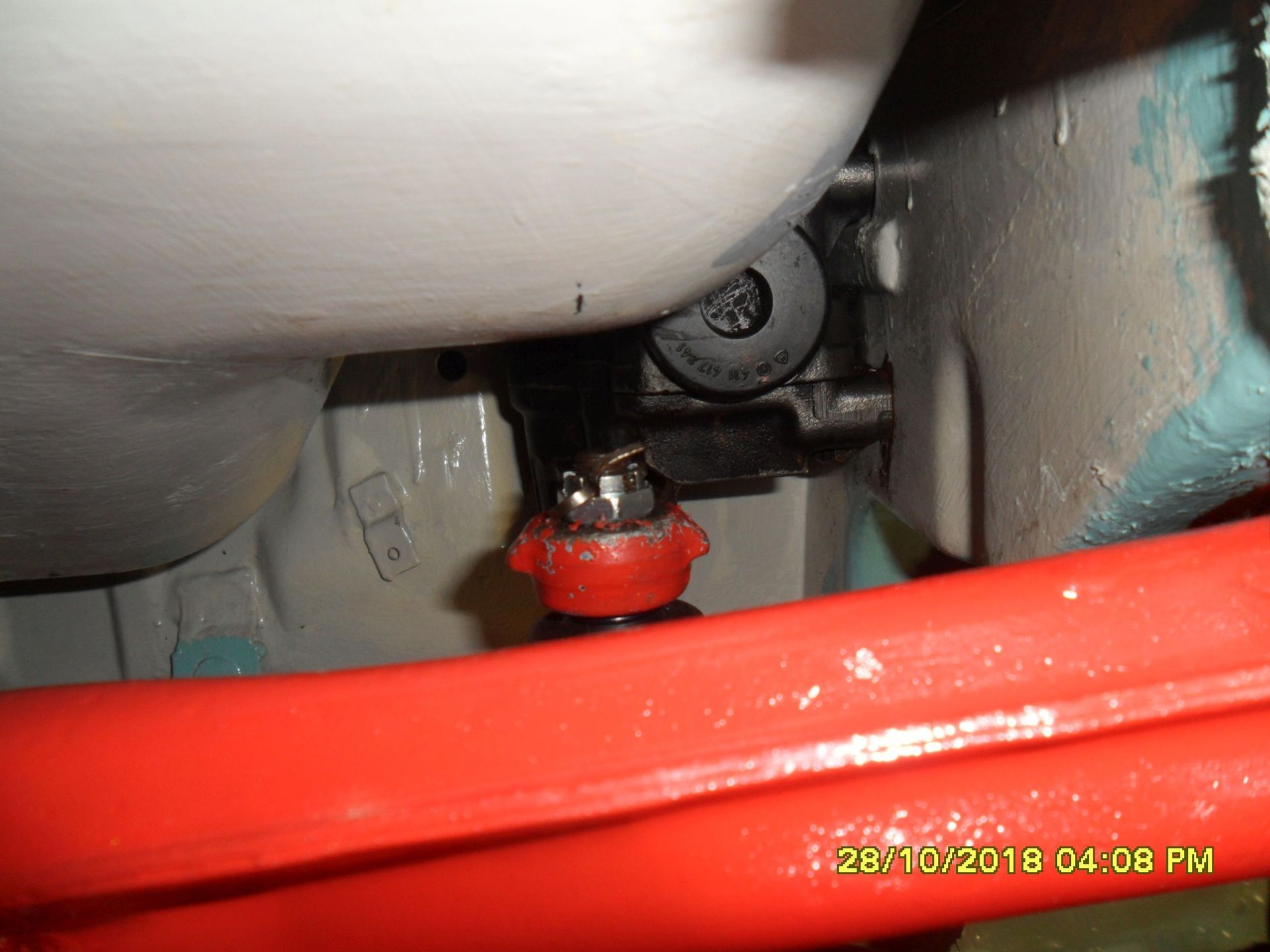

Eingebaute Fahrwerksteile
Das Lenkgetriebe wurde ebenfalls zerlegt und aufgearbeitet mit neuer Fettfüllung. Diese Arbeiten haben wir ausführlich unter "Tipps & Tricks - Vorderachse und Lenkung" beschrieben.

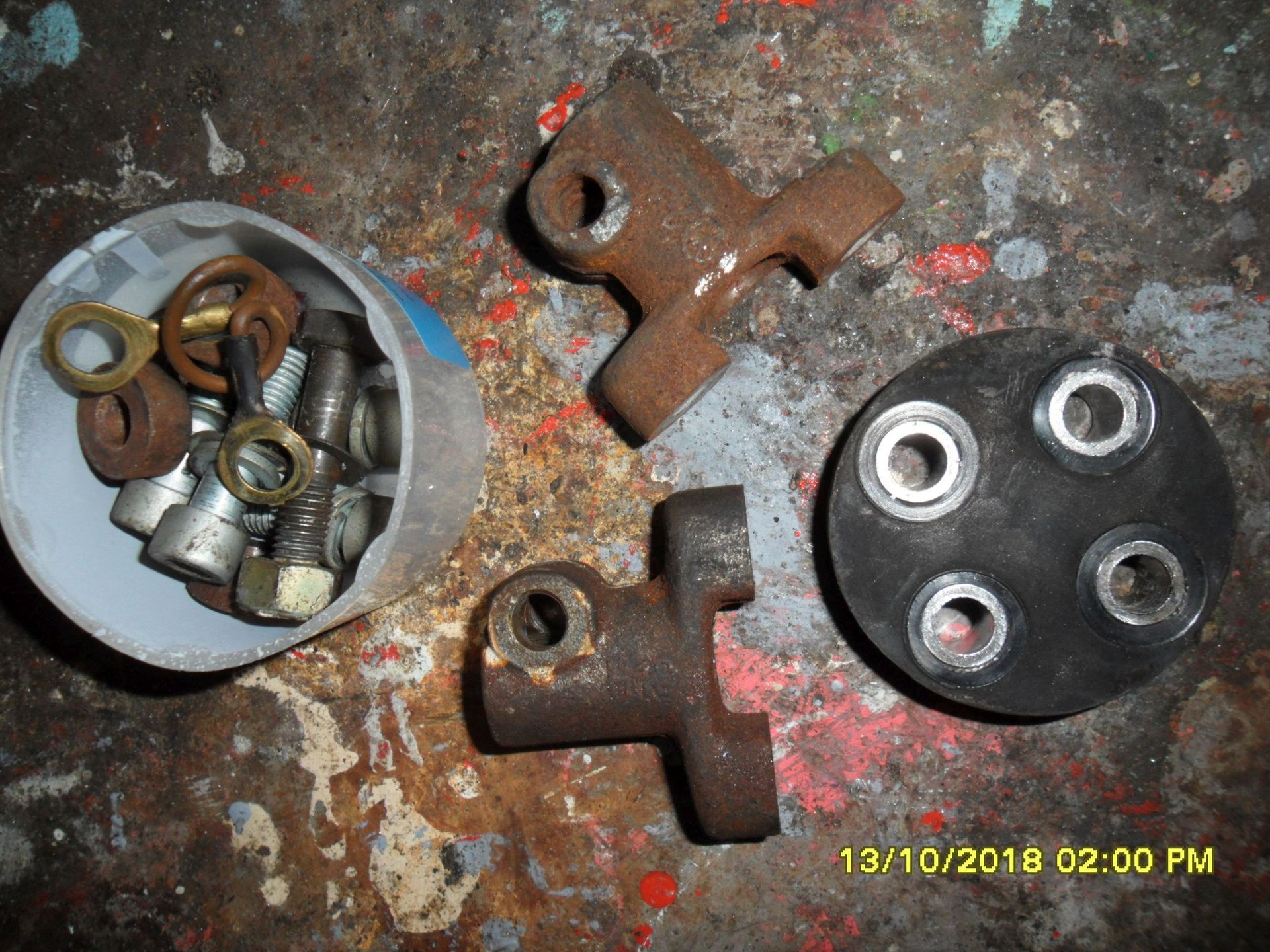

Zweiarmflansche vor Instandsetzung

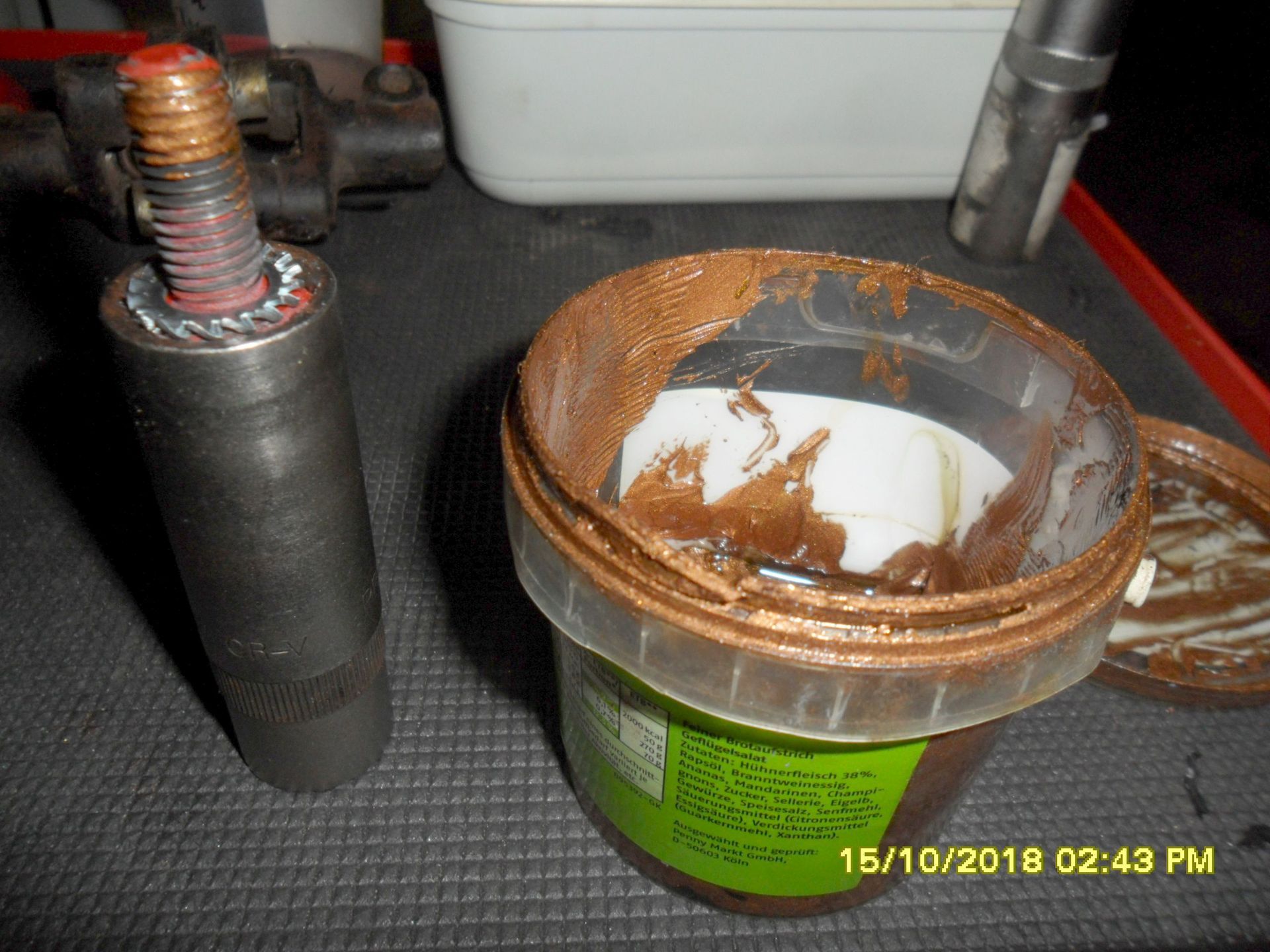

Sechskantschrauben M10 x 25 gefettet

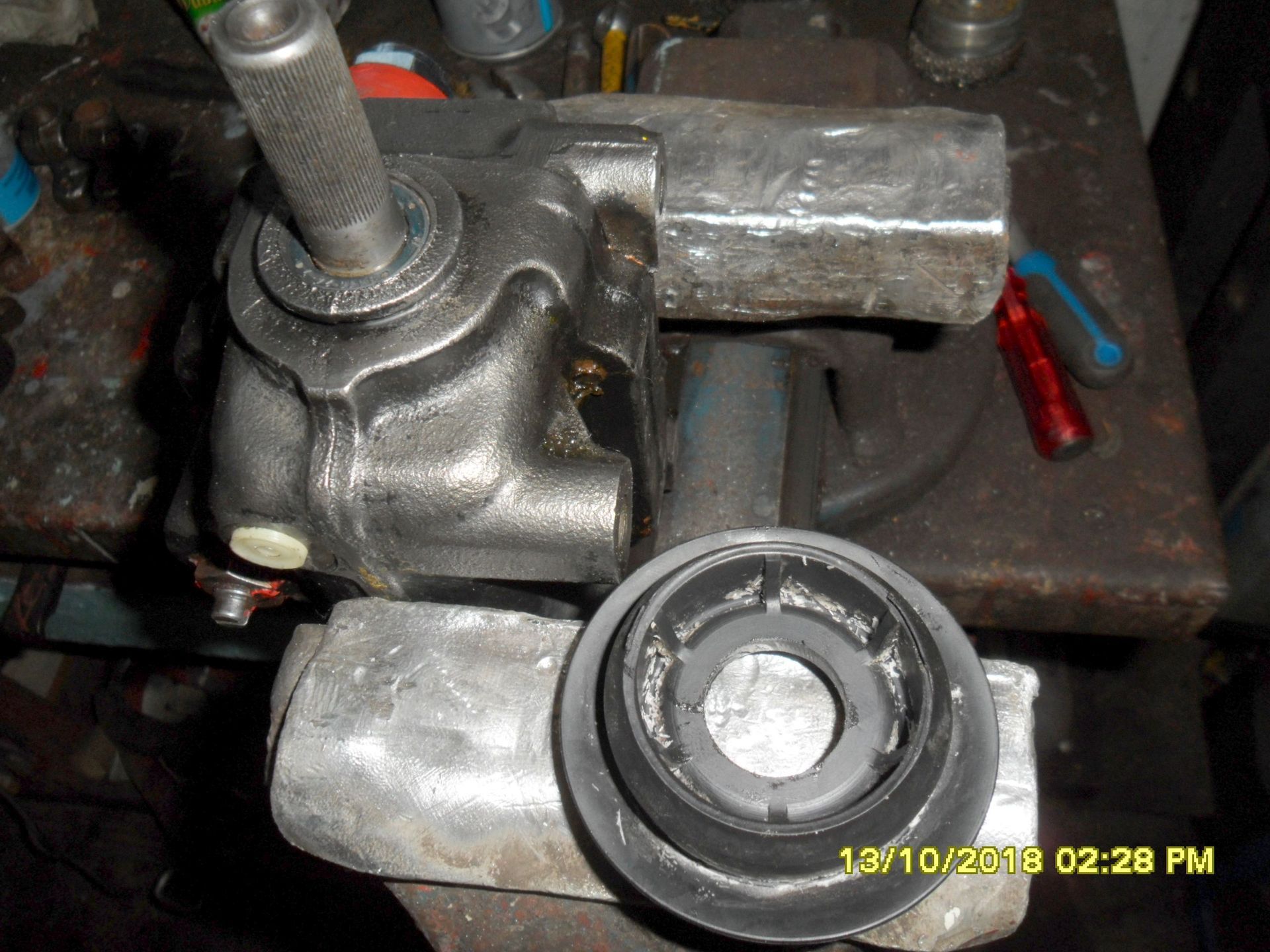

Dichtring vor Montage

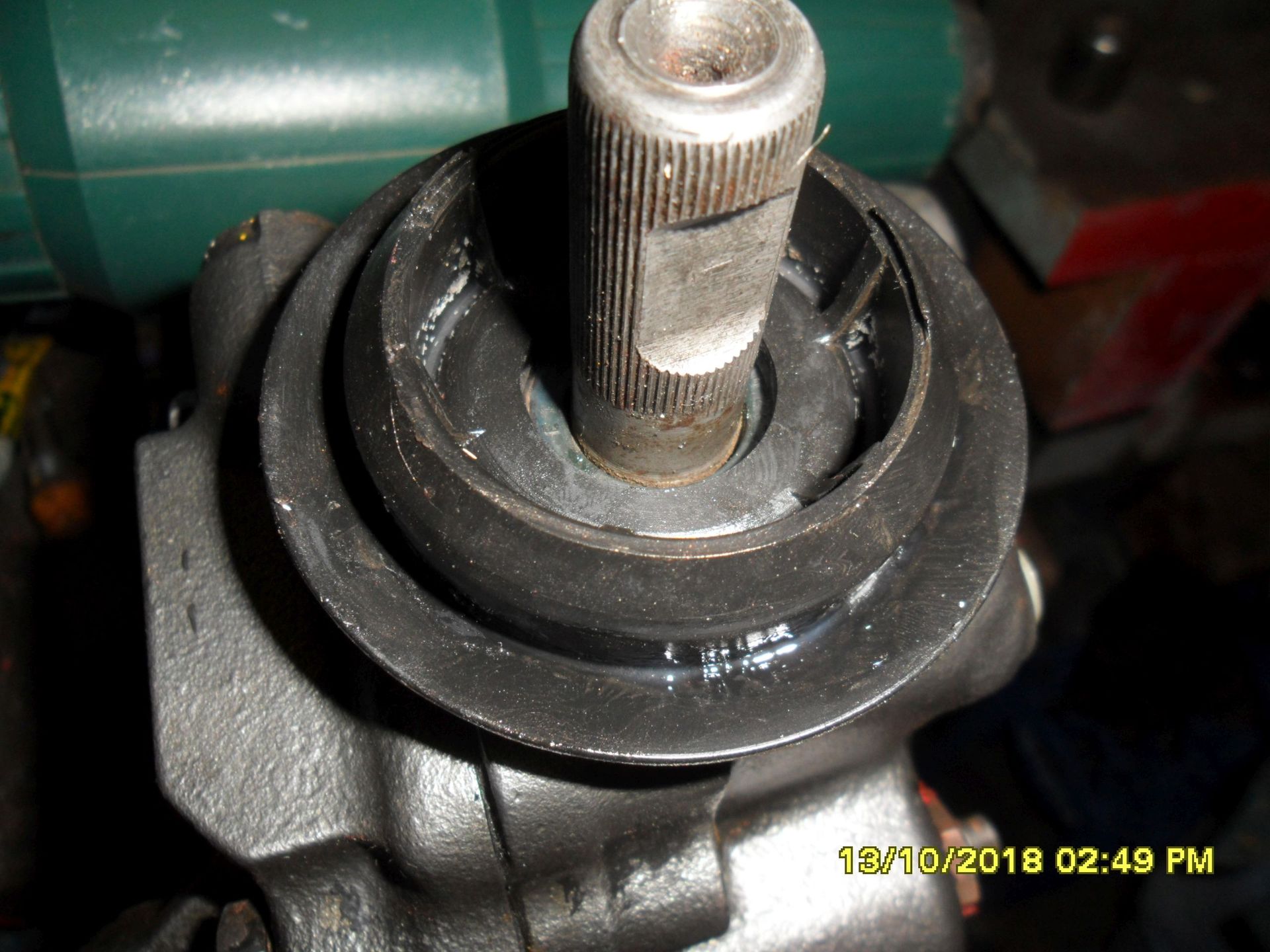

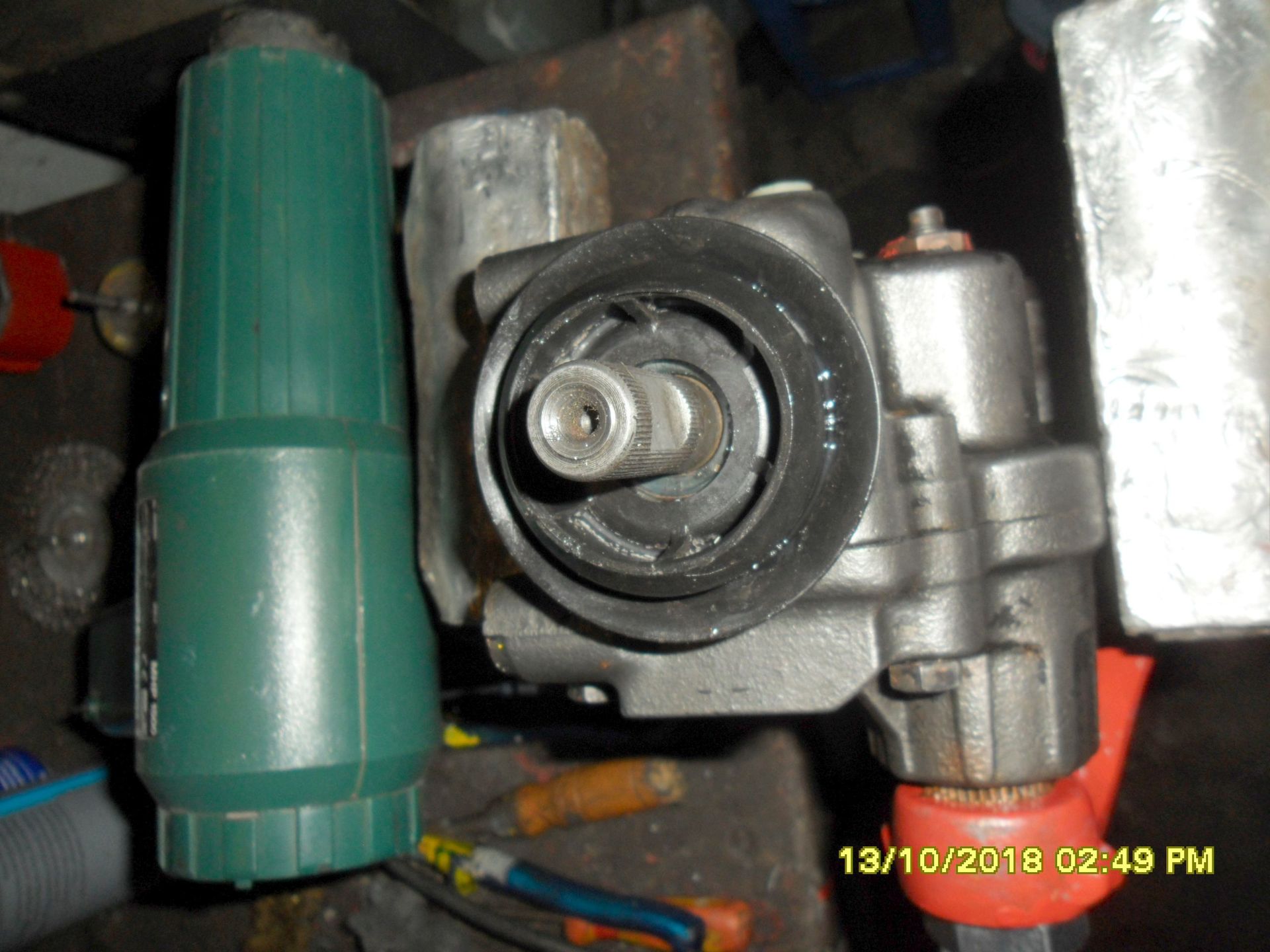

Mit Hilfe von Fön montierter Dichtring
Mit Hilfe von Fön montierter Dichtring

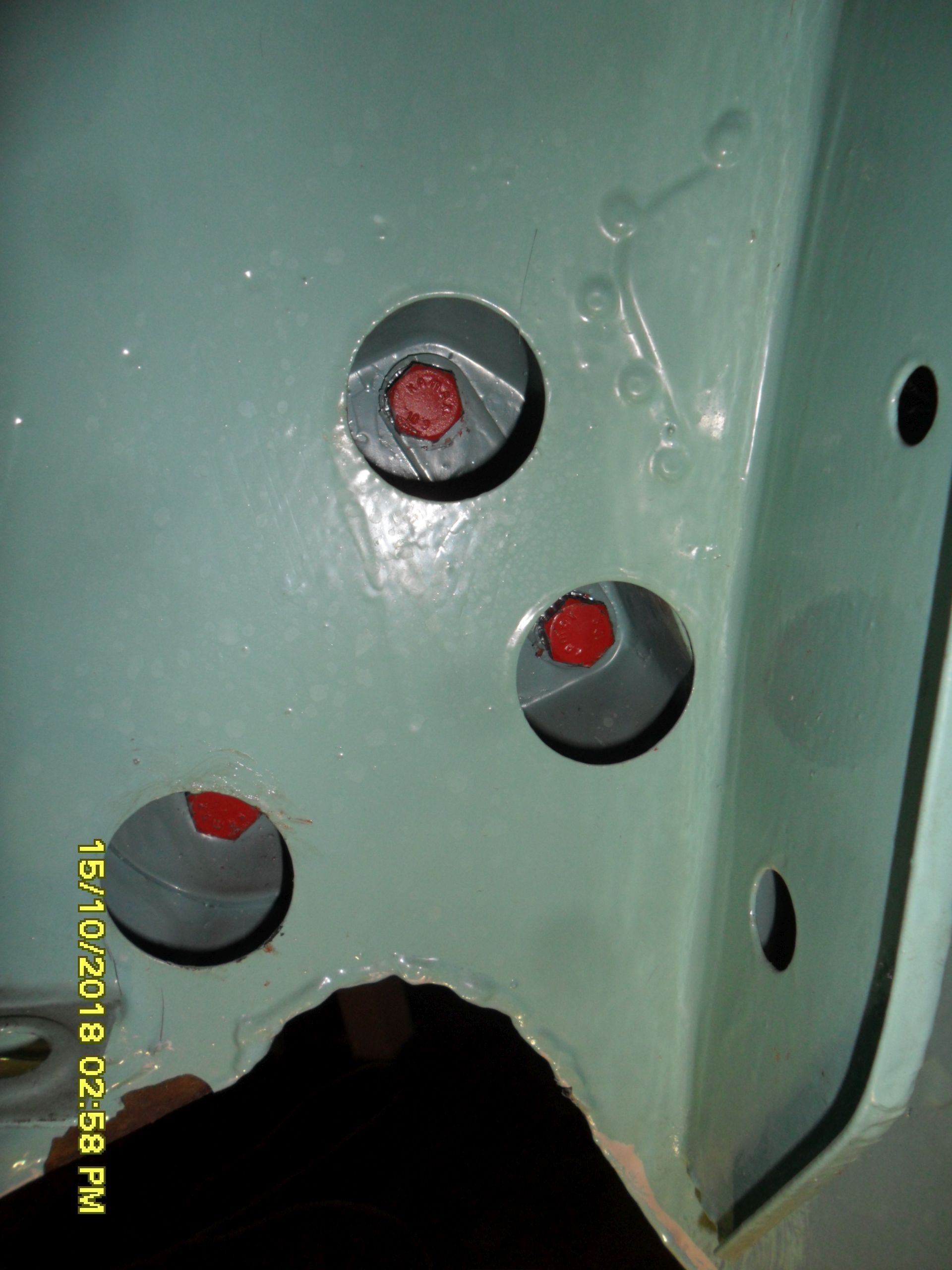

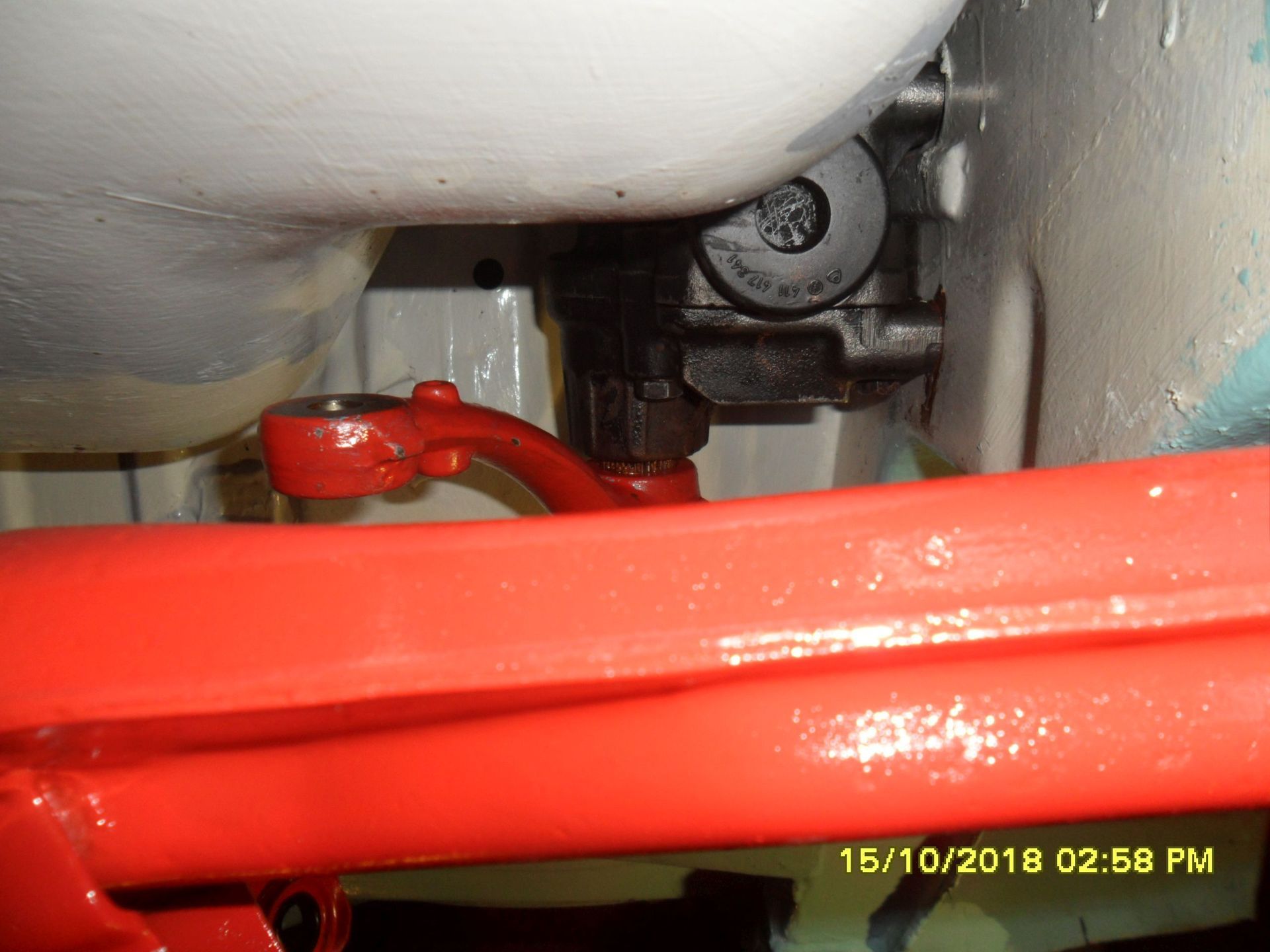

Eingebautes Lenkgetriebe

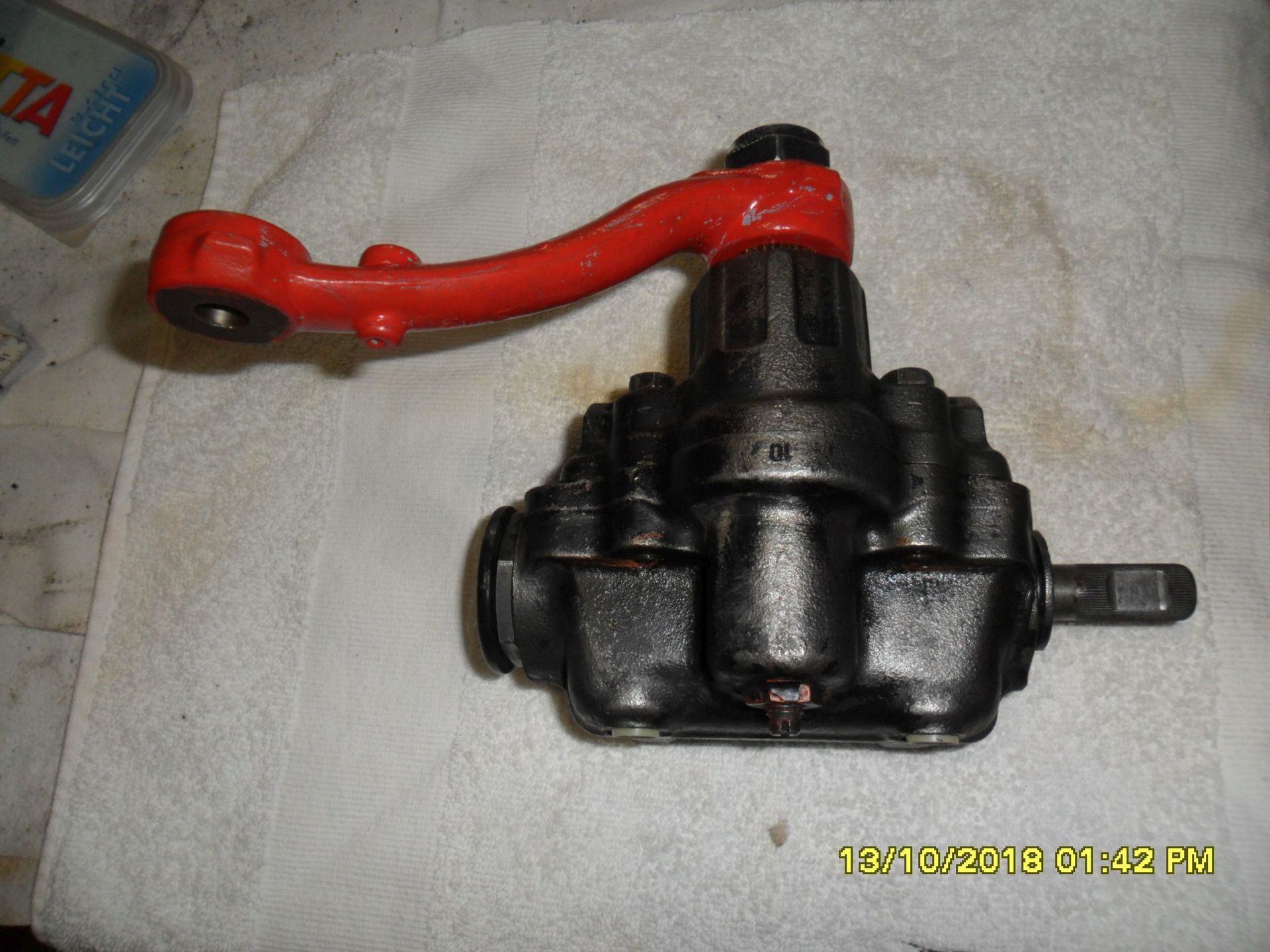

Montierter neuer Lenkhebel

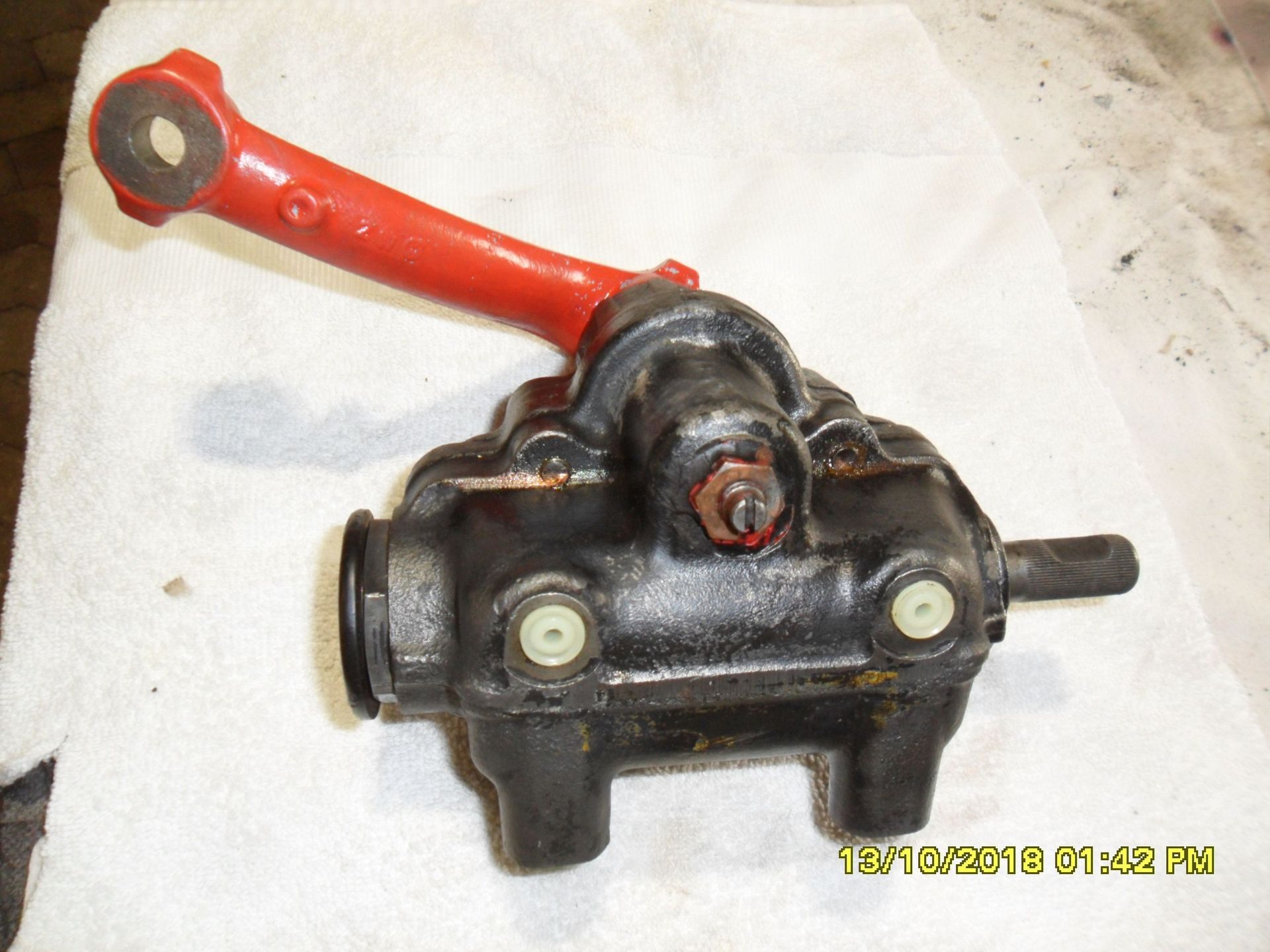

Neue Stopfen

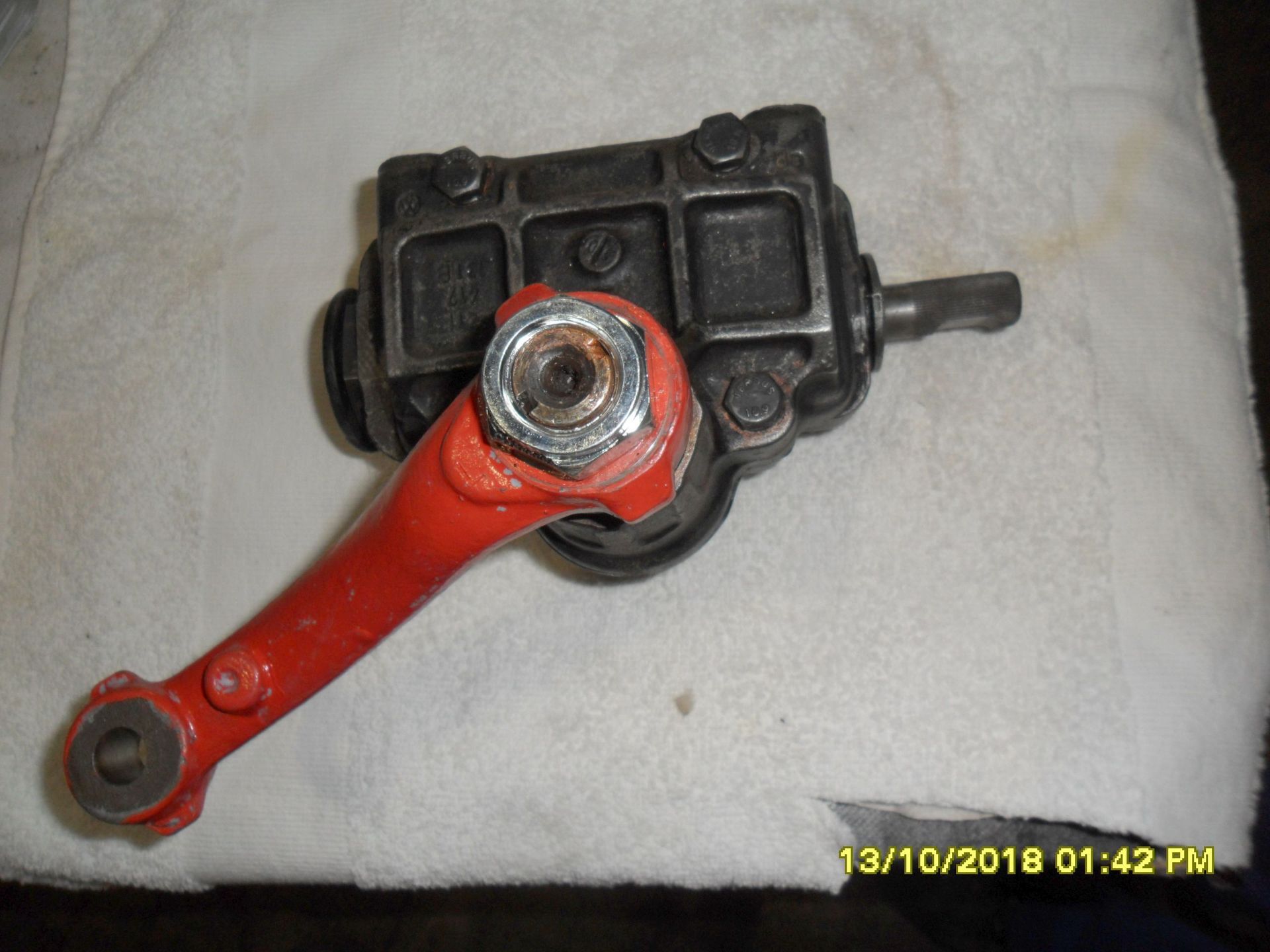

Neuer Lenkhebel und neue Sicherungsmutter

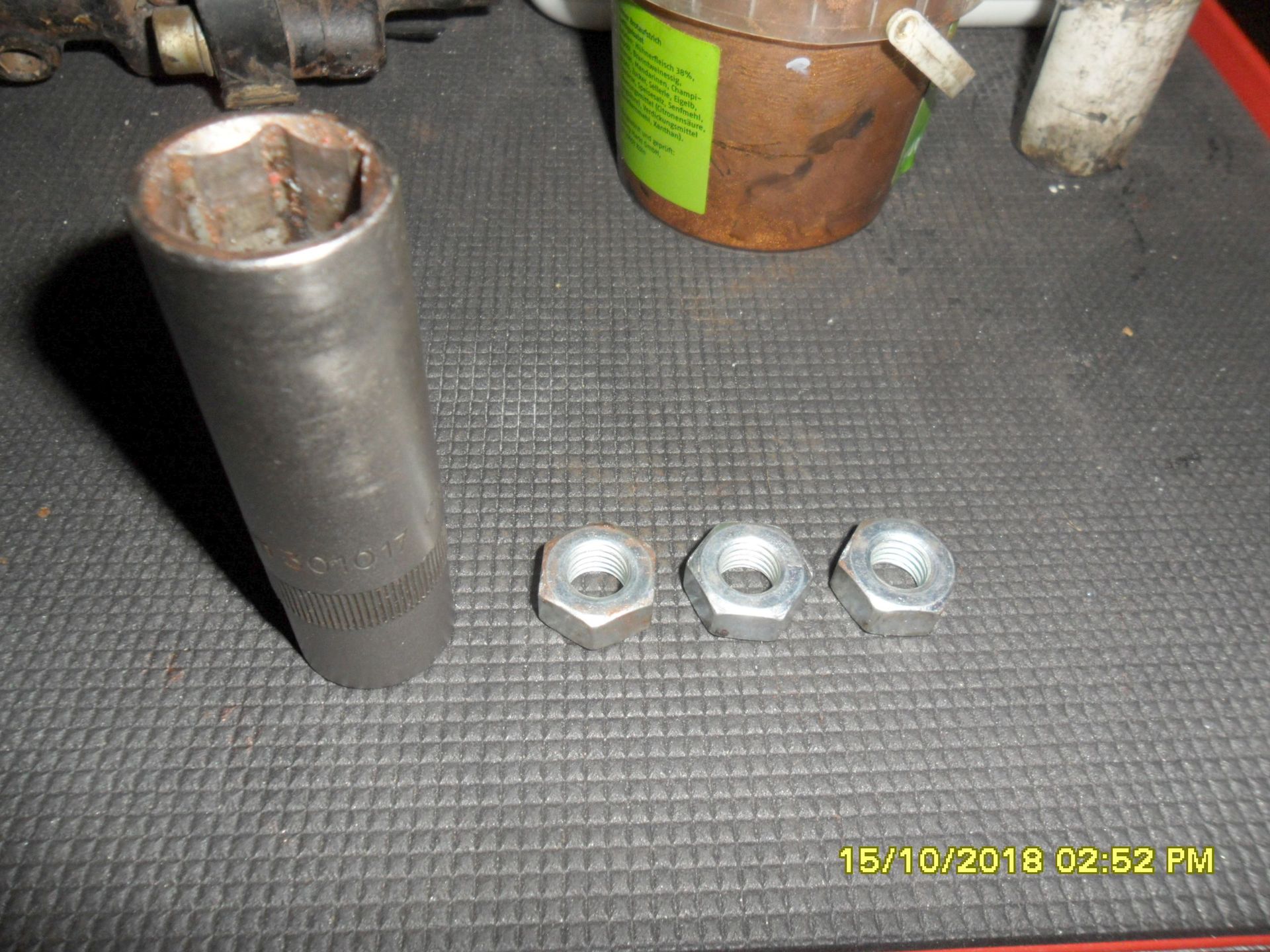

Hilfswerkzeug zur Montage

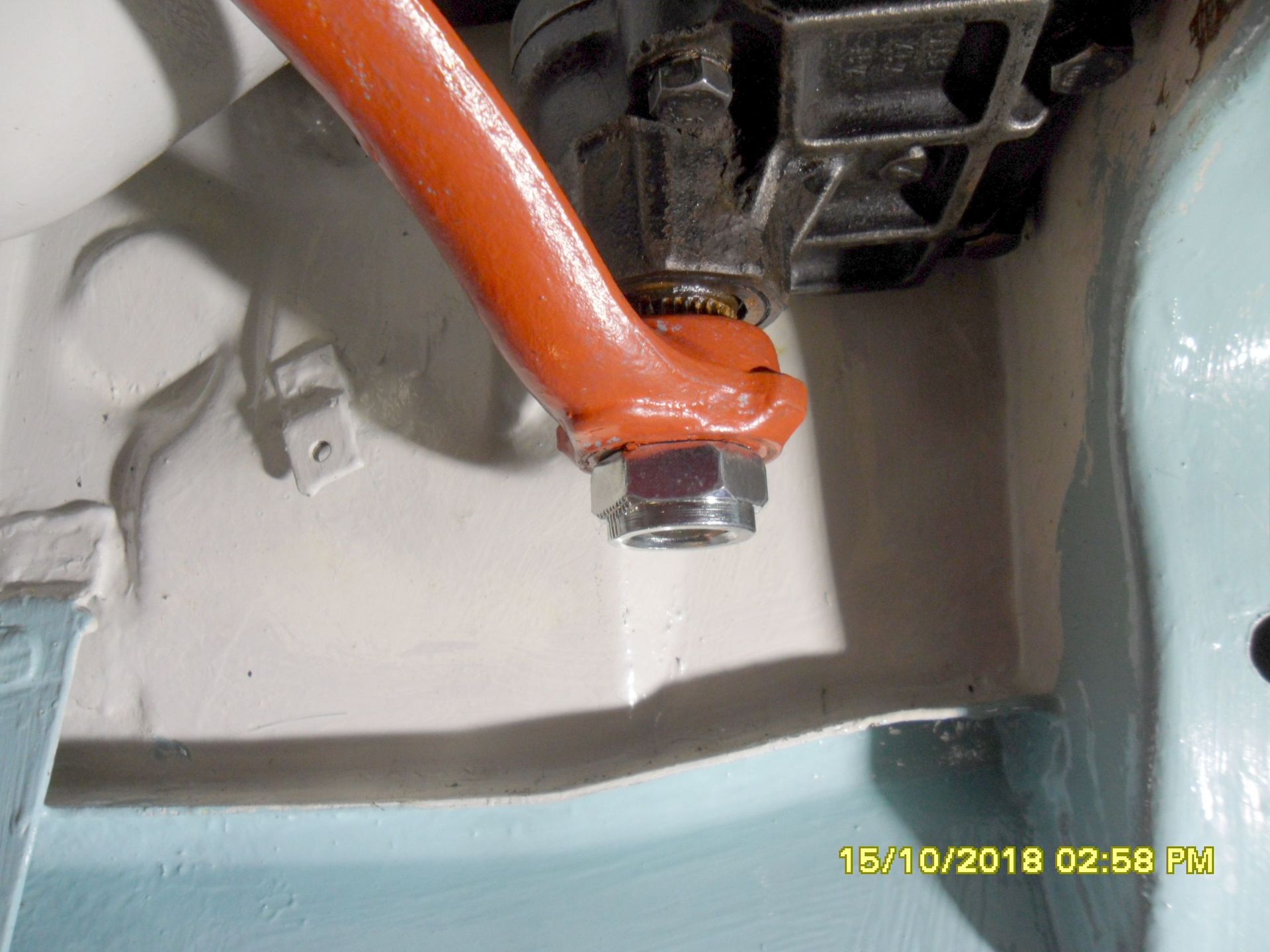

Eingebautes Lenkgetriebe
Eingebautes Lenkgetriebe
V 5.1 - 5.3 Stoßdämpfer und Federbeinlager zusammen- und einbauen.

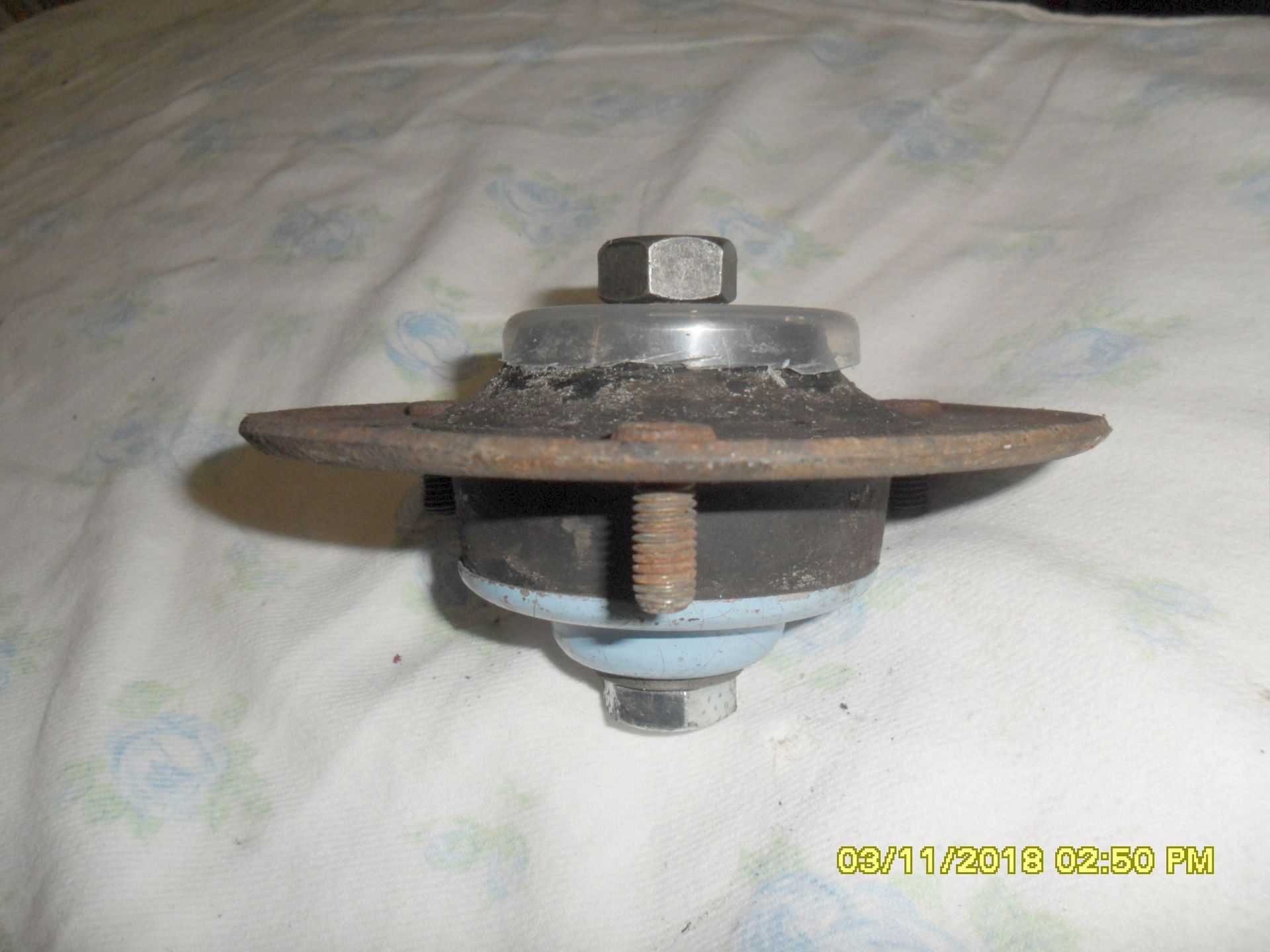

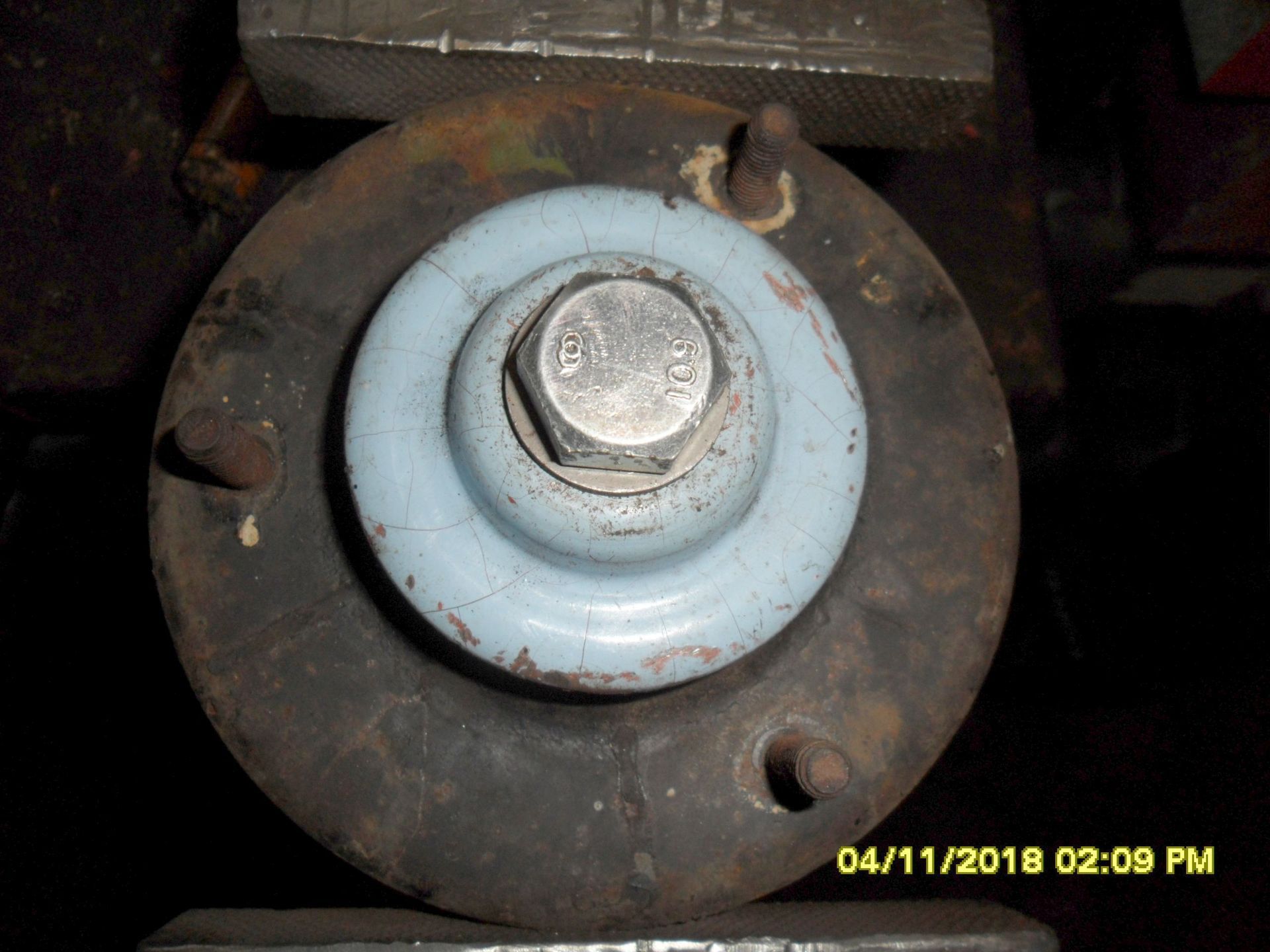

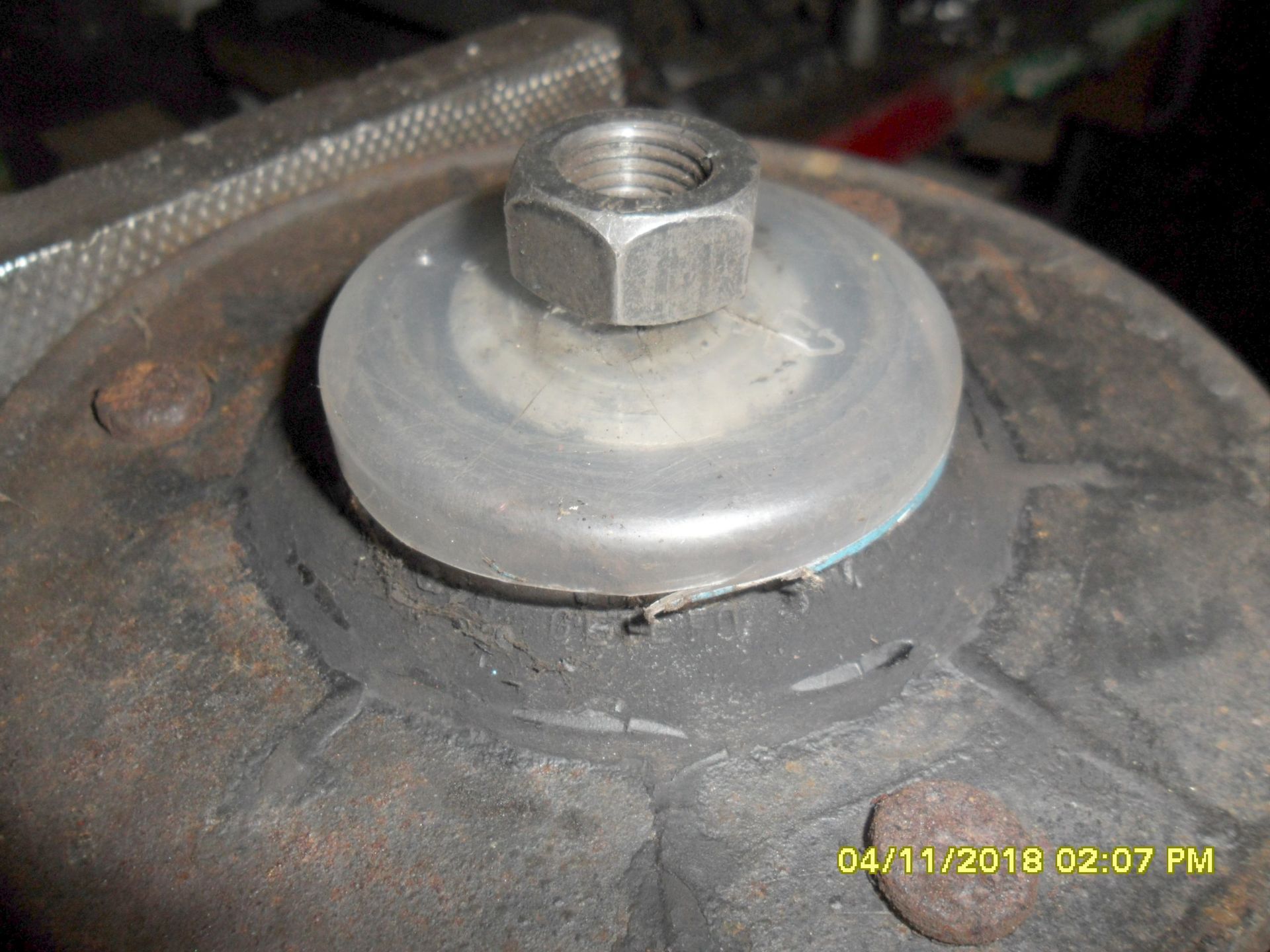

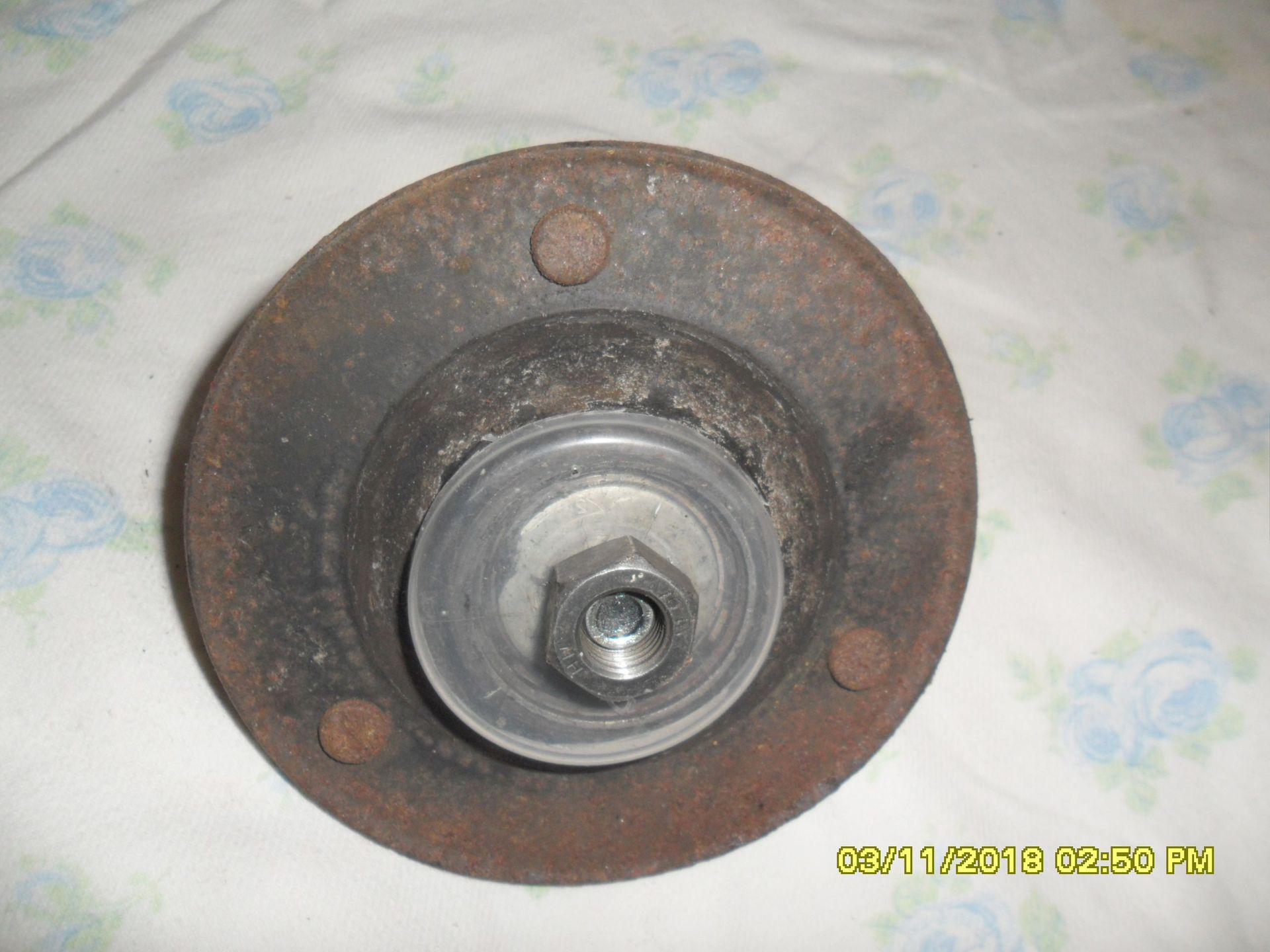

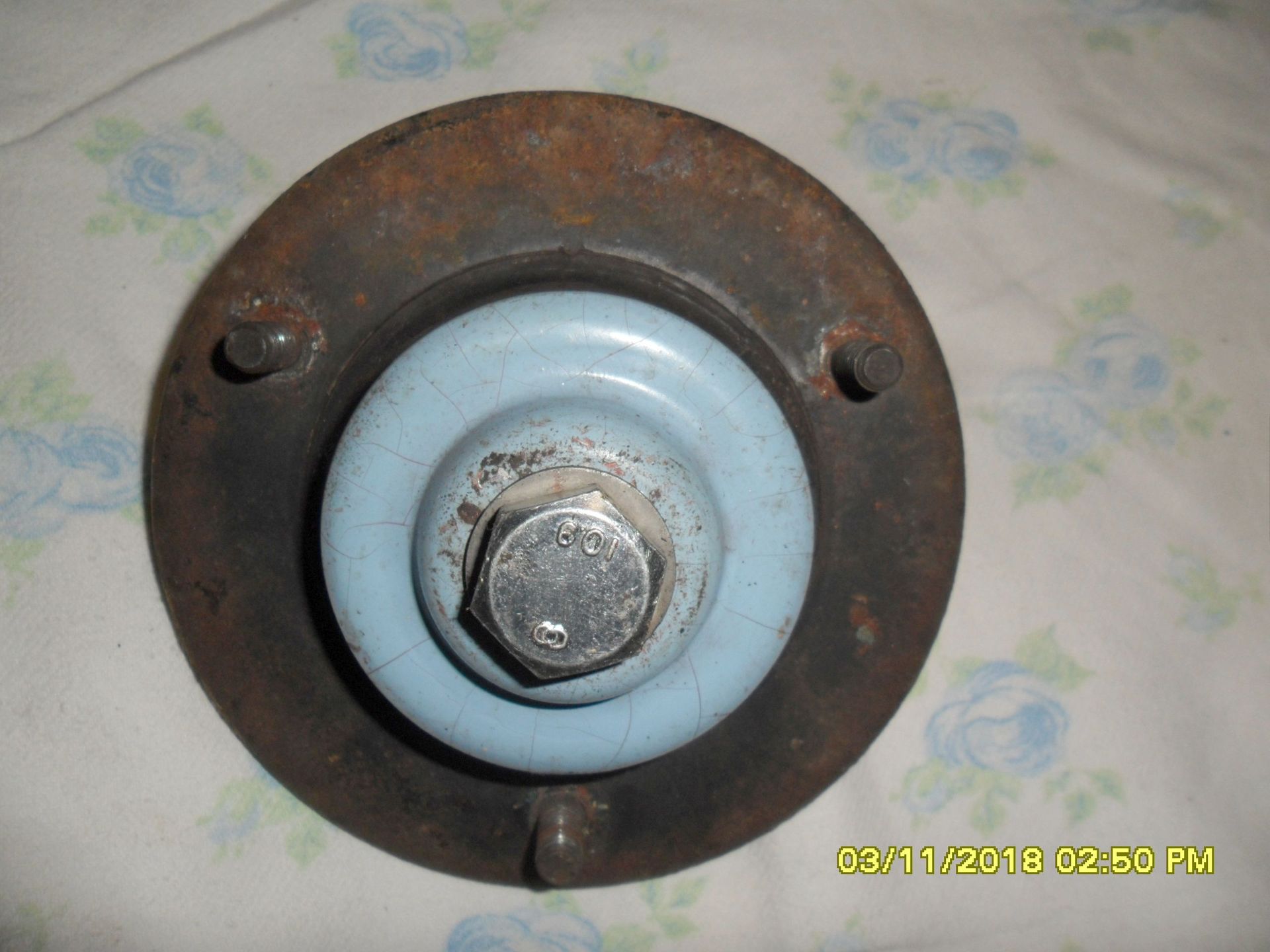

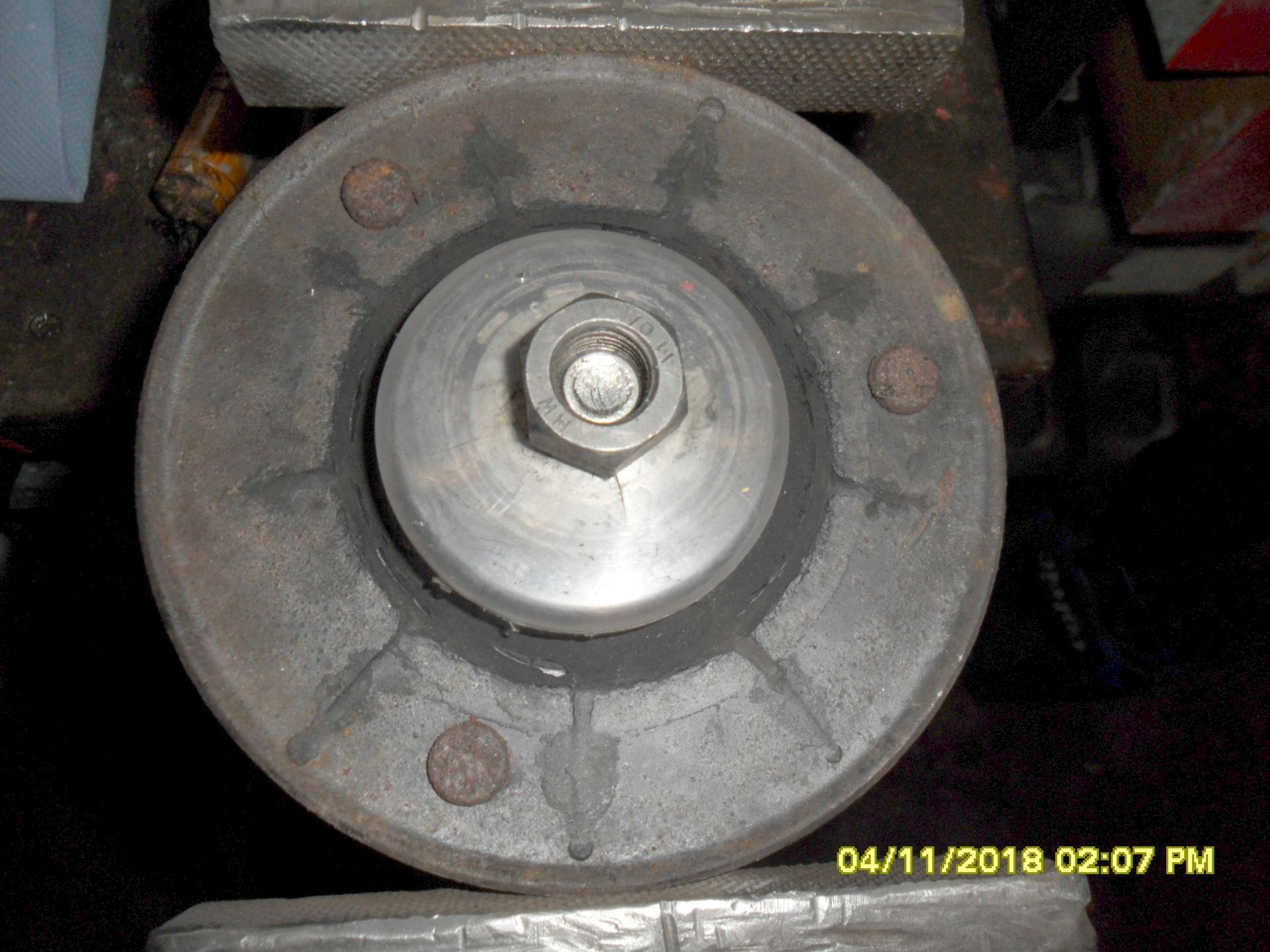

Aufarbeiten
Aufarbeiten
Aufarbeiten
Aufarbeiten
Aufarbeiten
Aufarbeiten

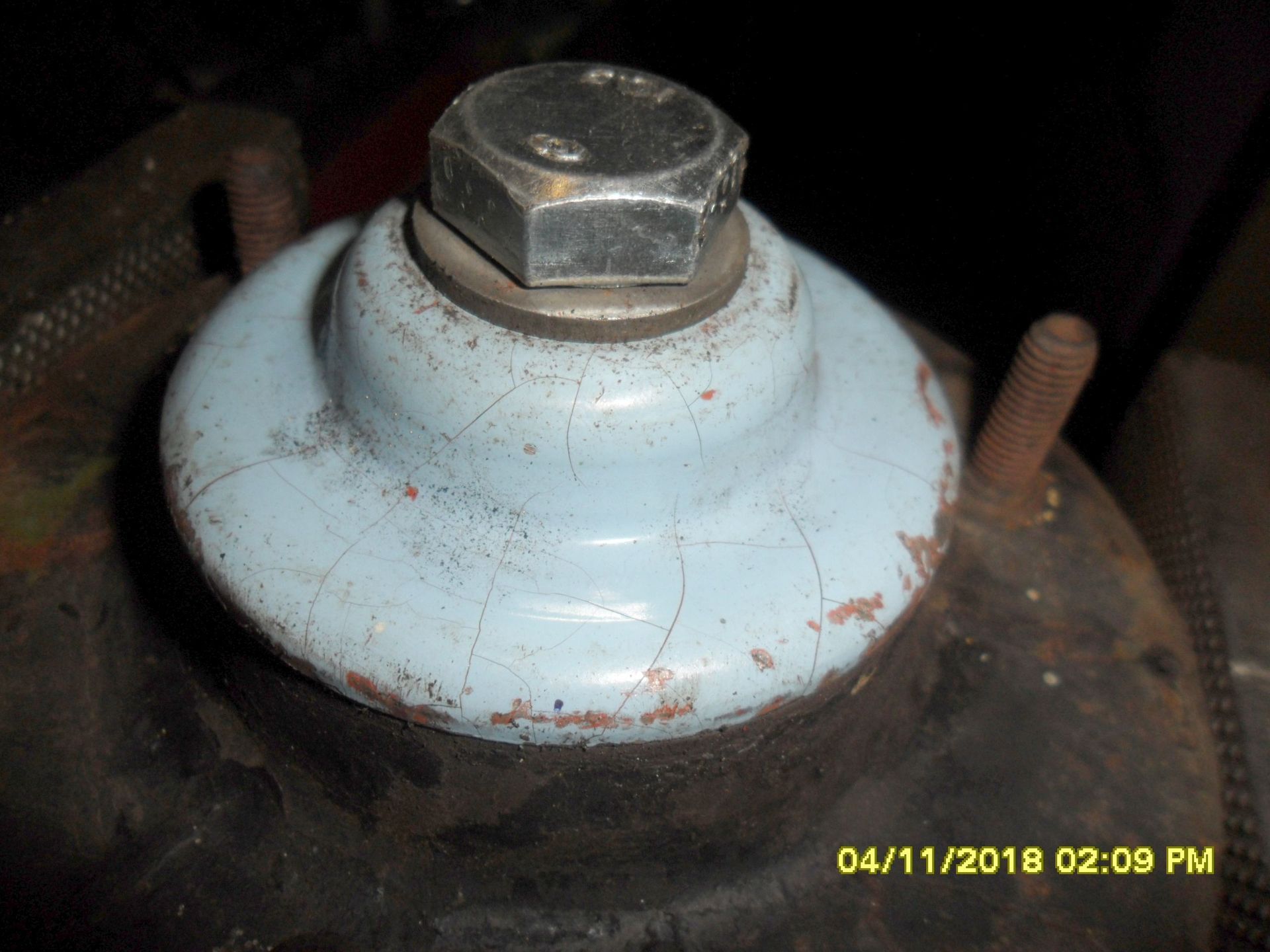

Aufarbeiten

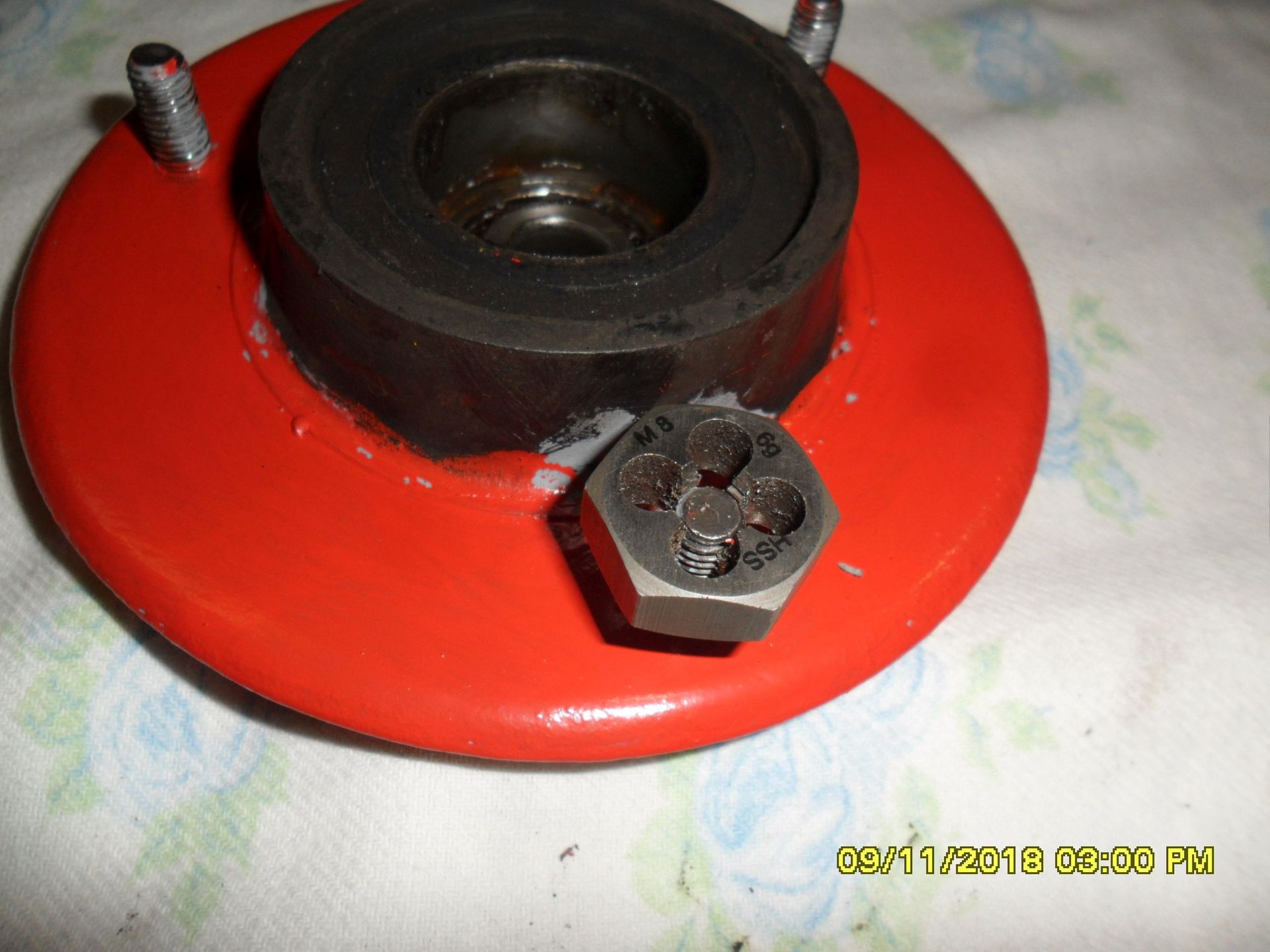

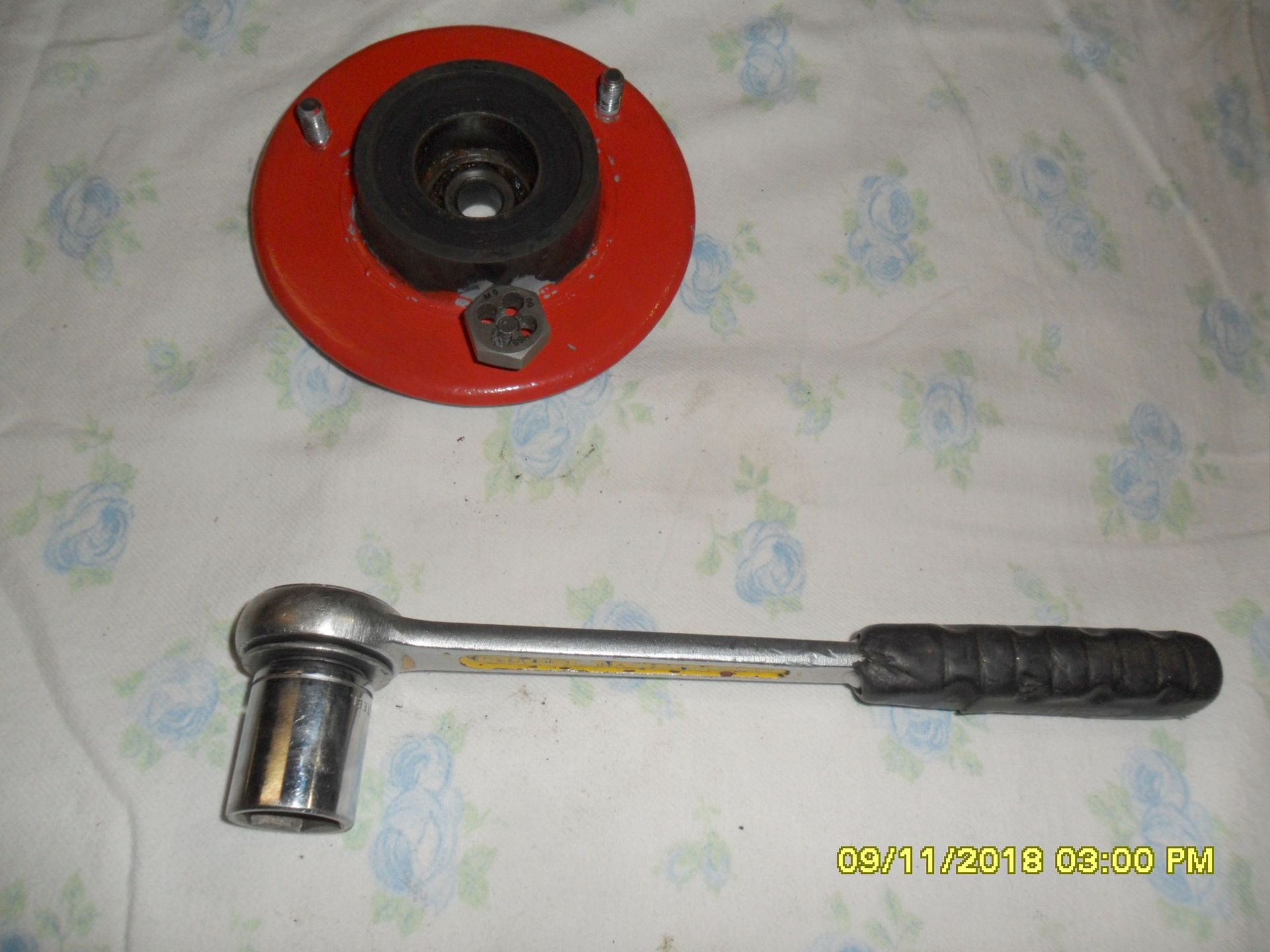

Gewinde nachschneiden mit Schneidmutter M 8
Gewinde nachschneiden mit Schneidmutter M 8

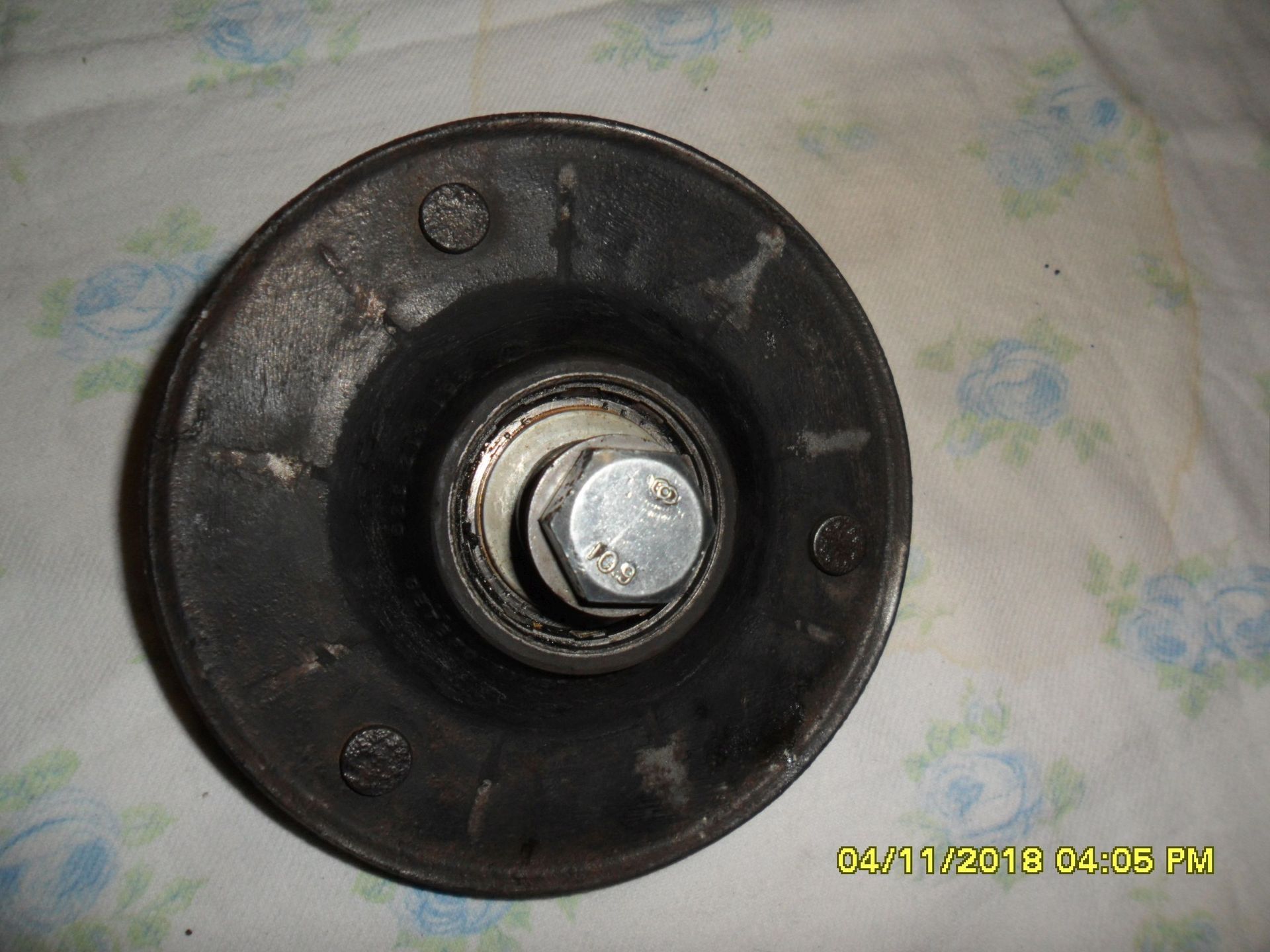

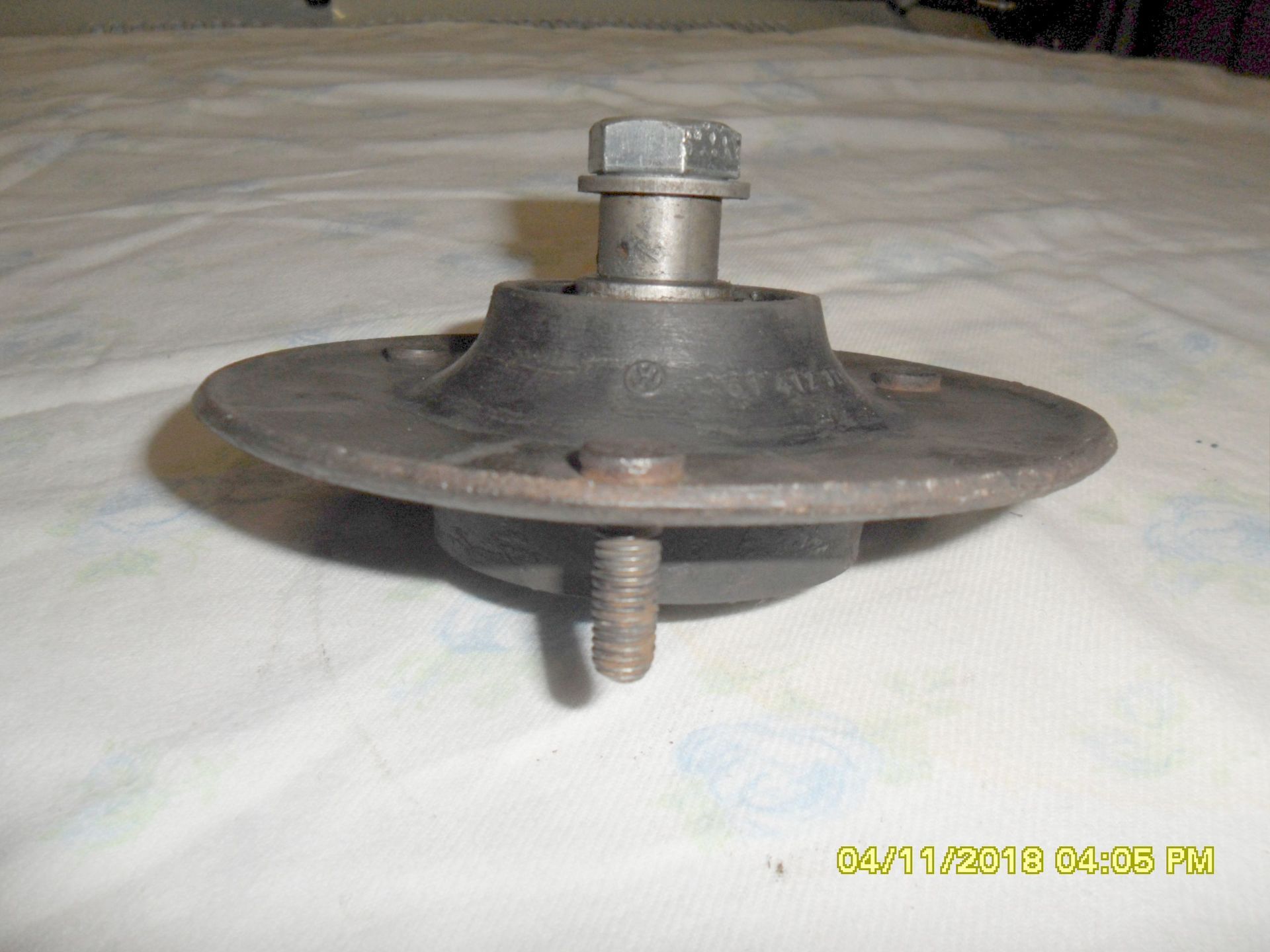

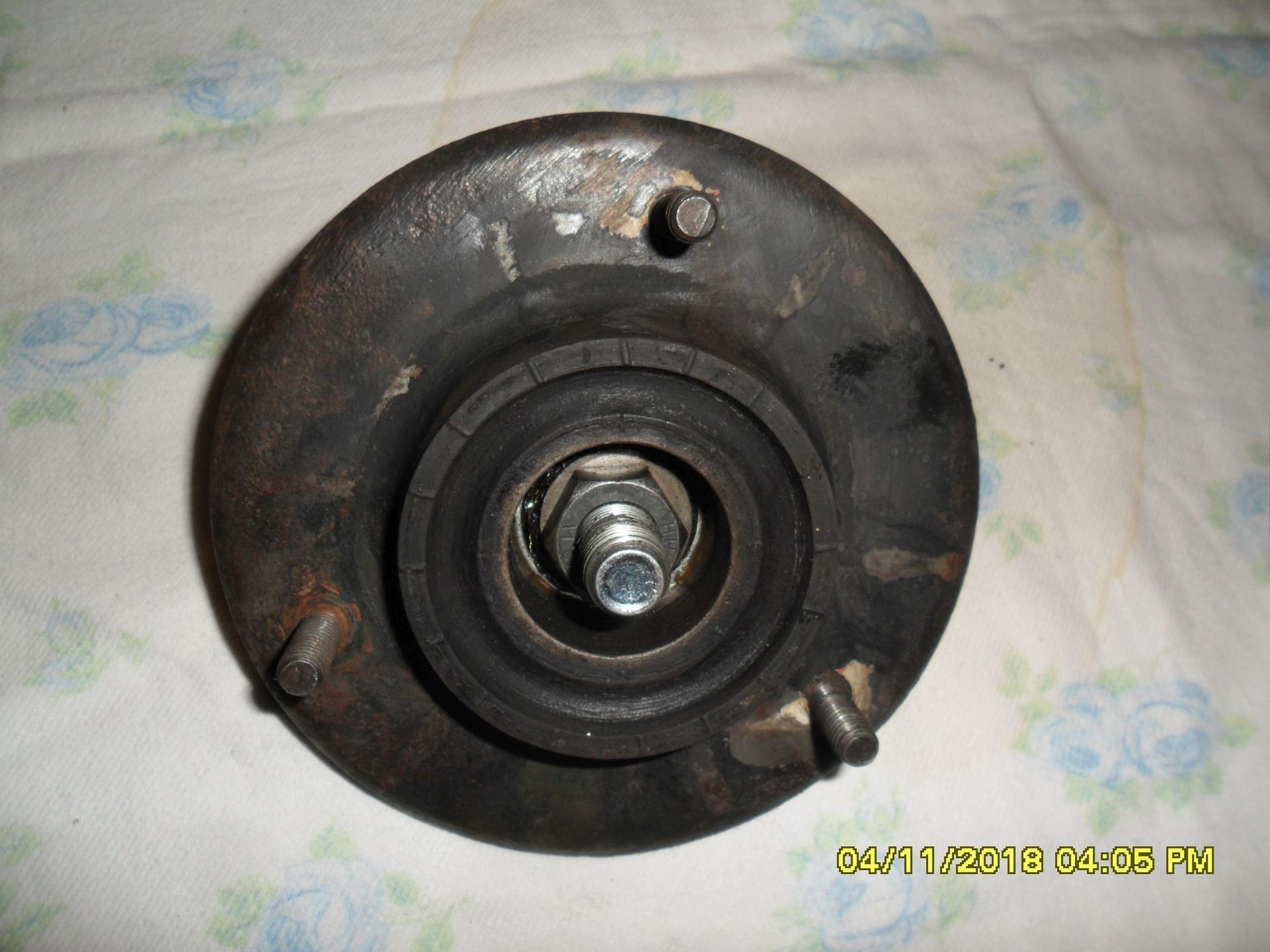

Lauftest
Lauftest
Lauftest

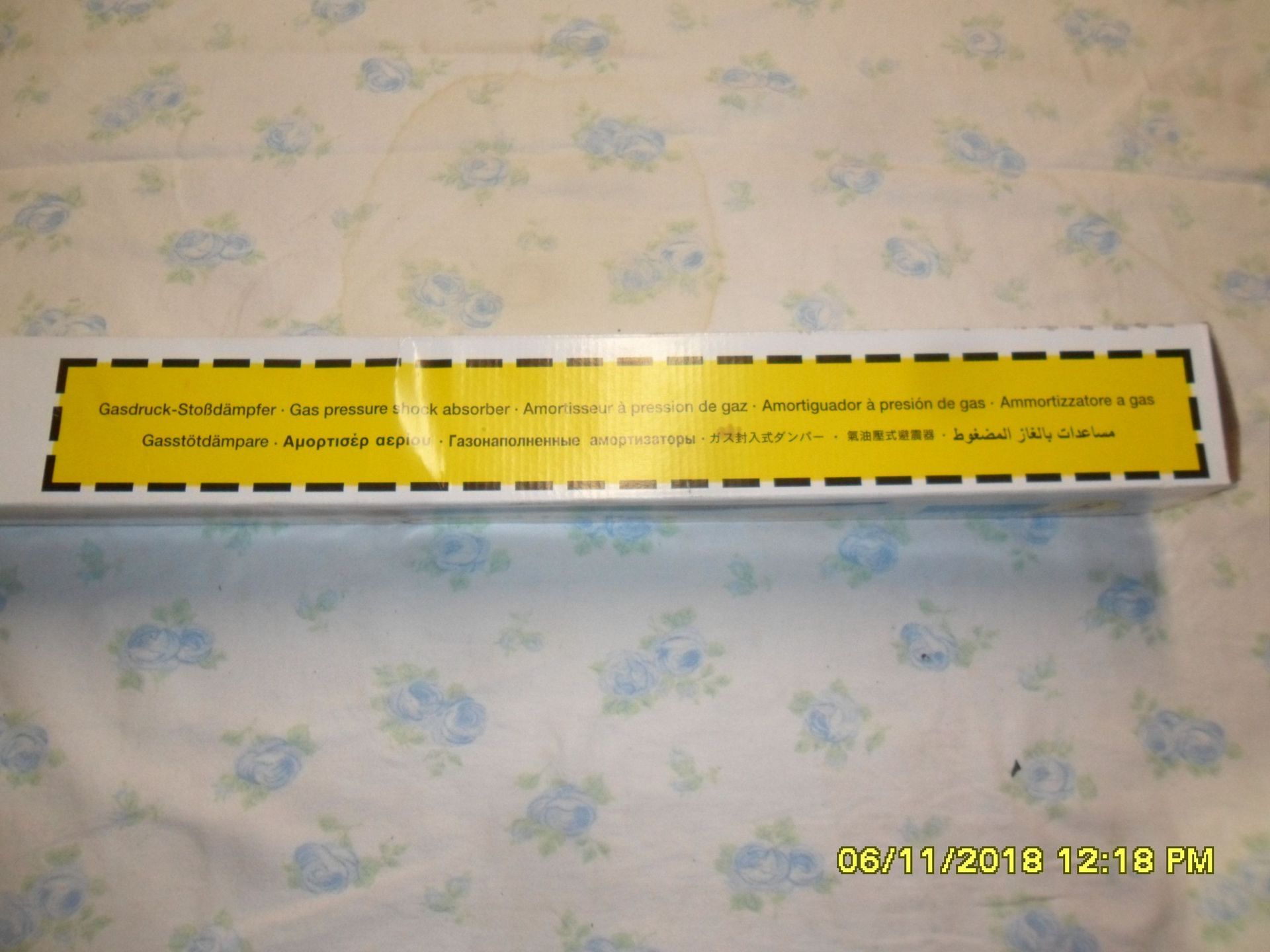

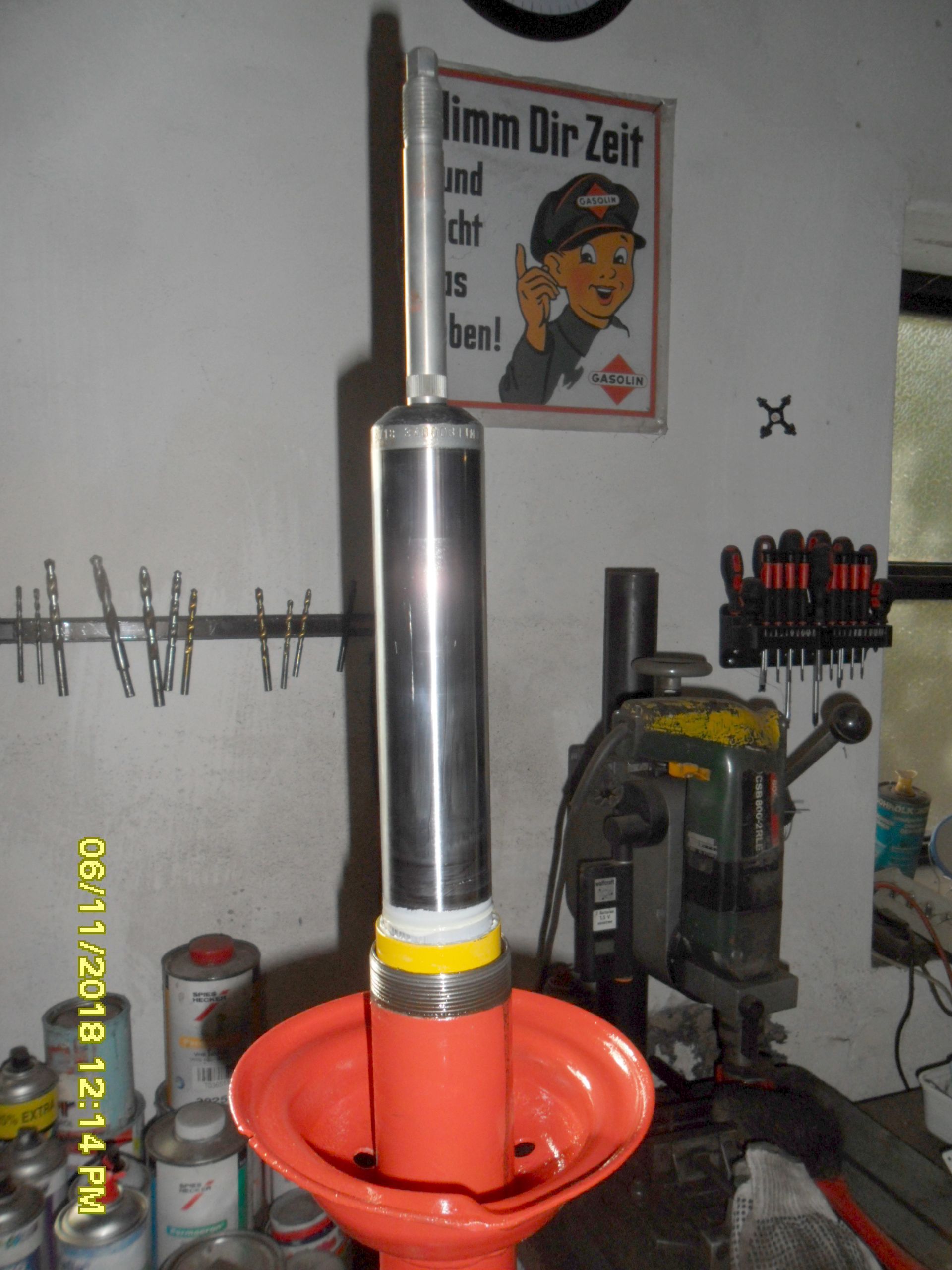

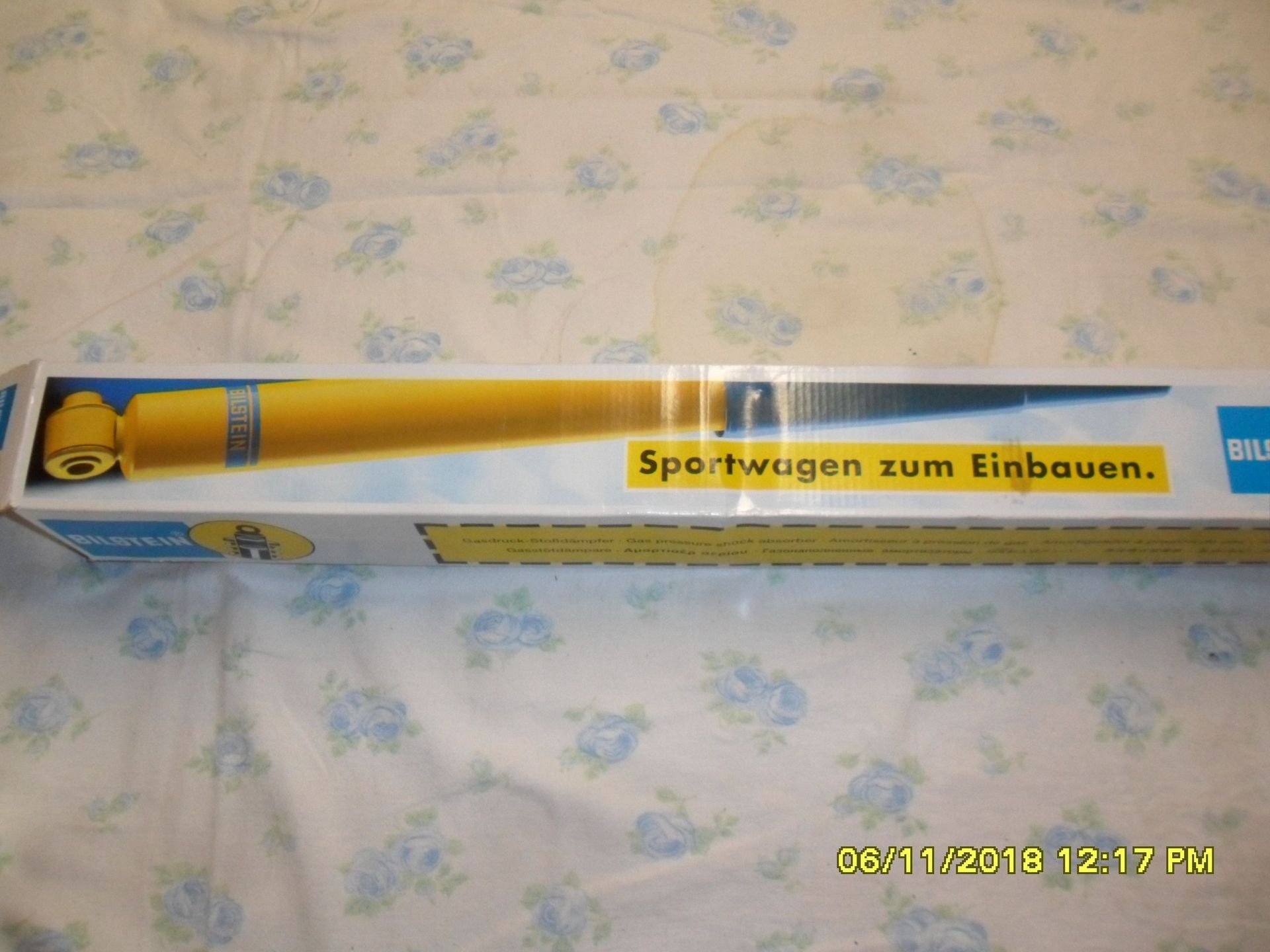

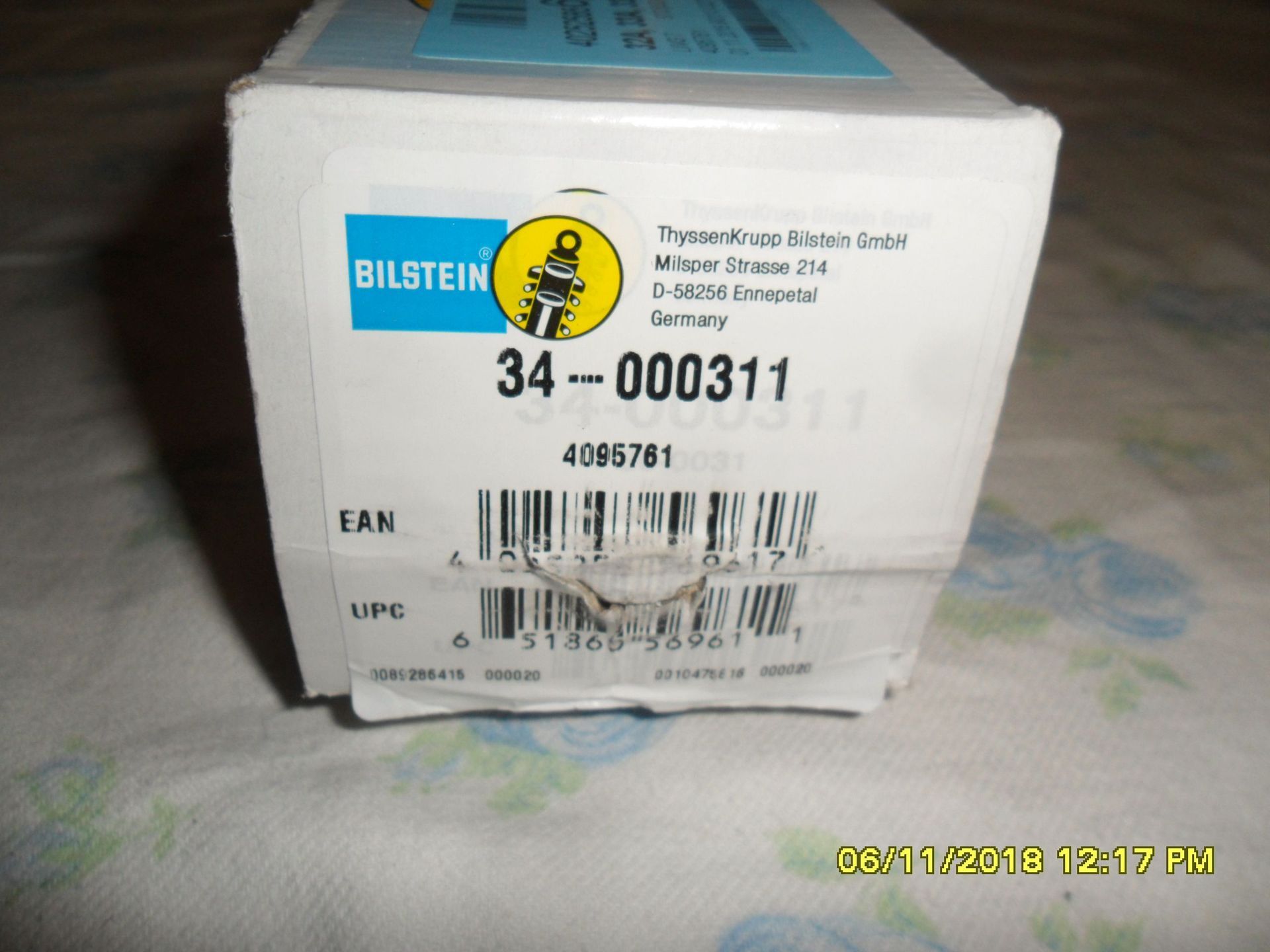

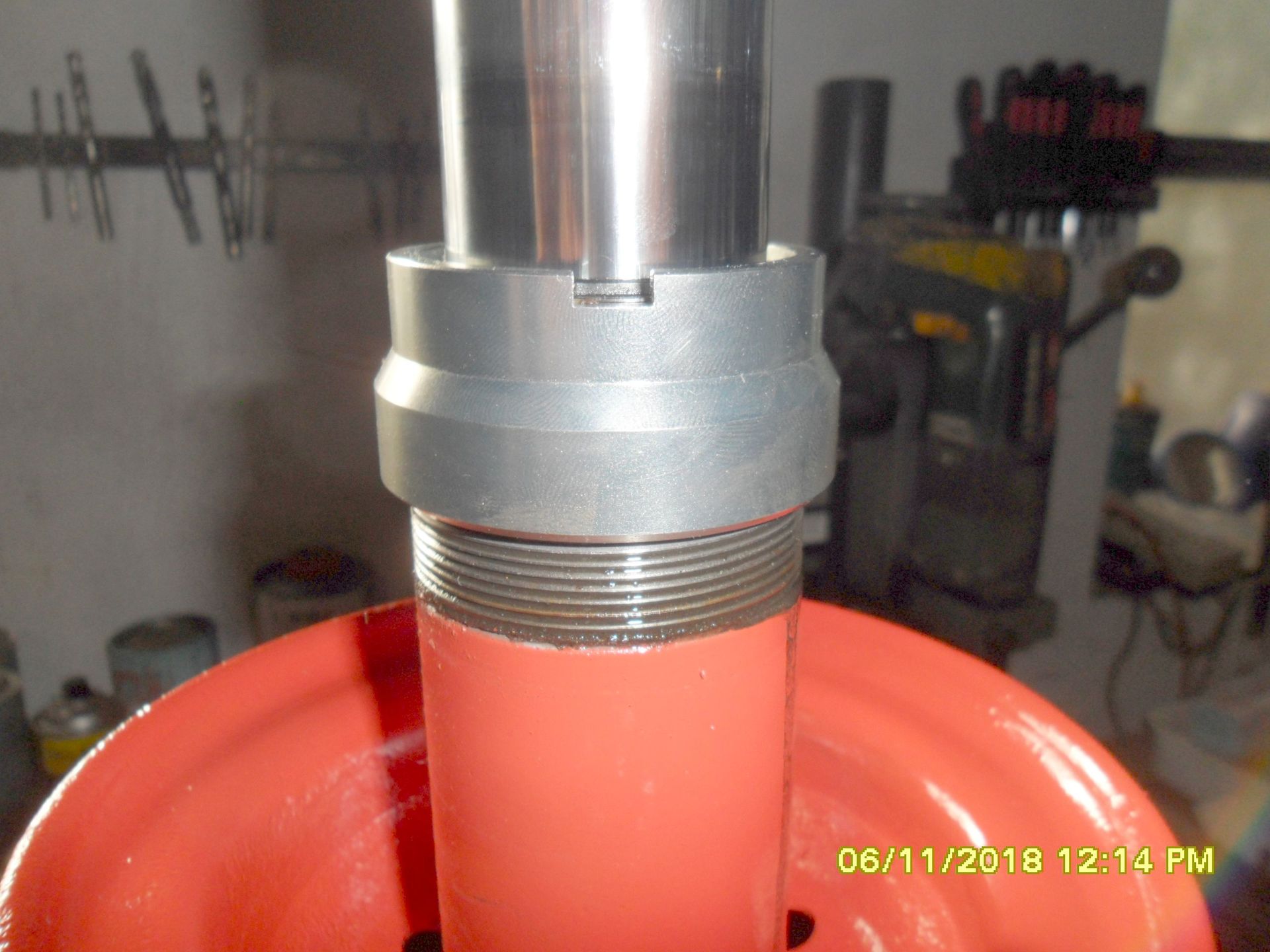

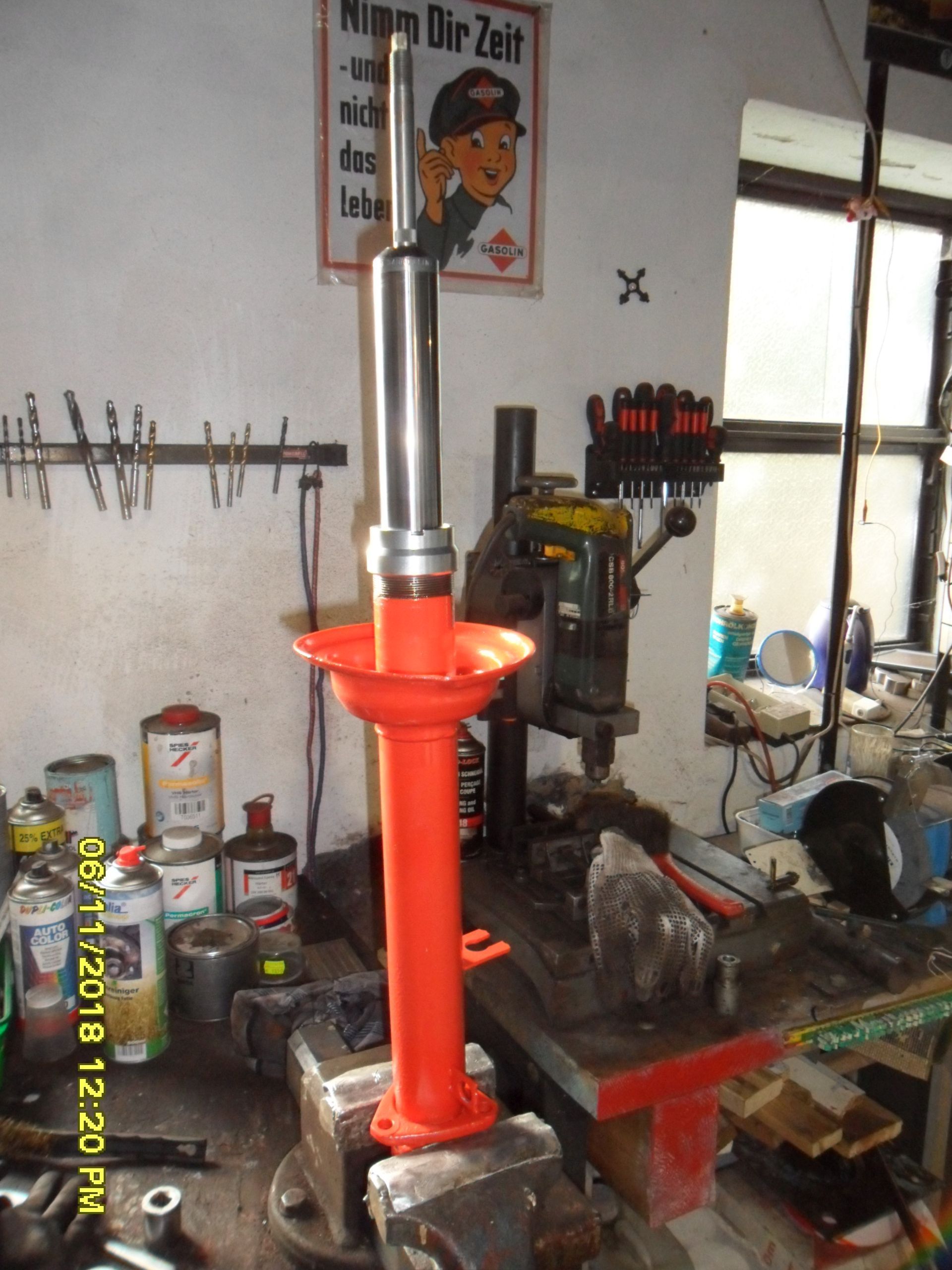

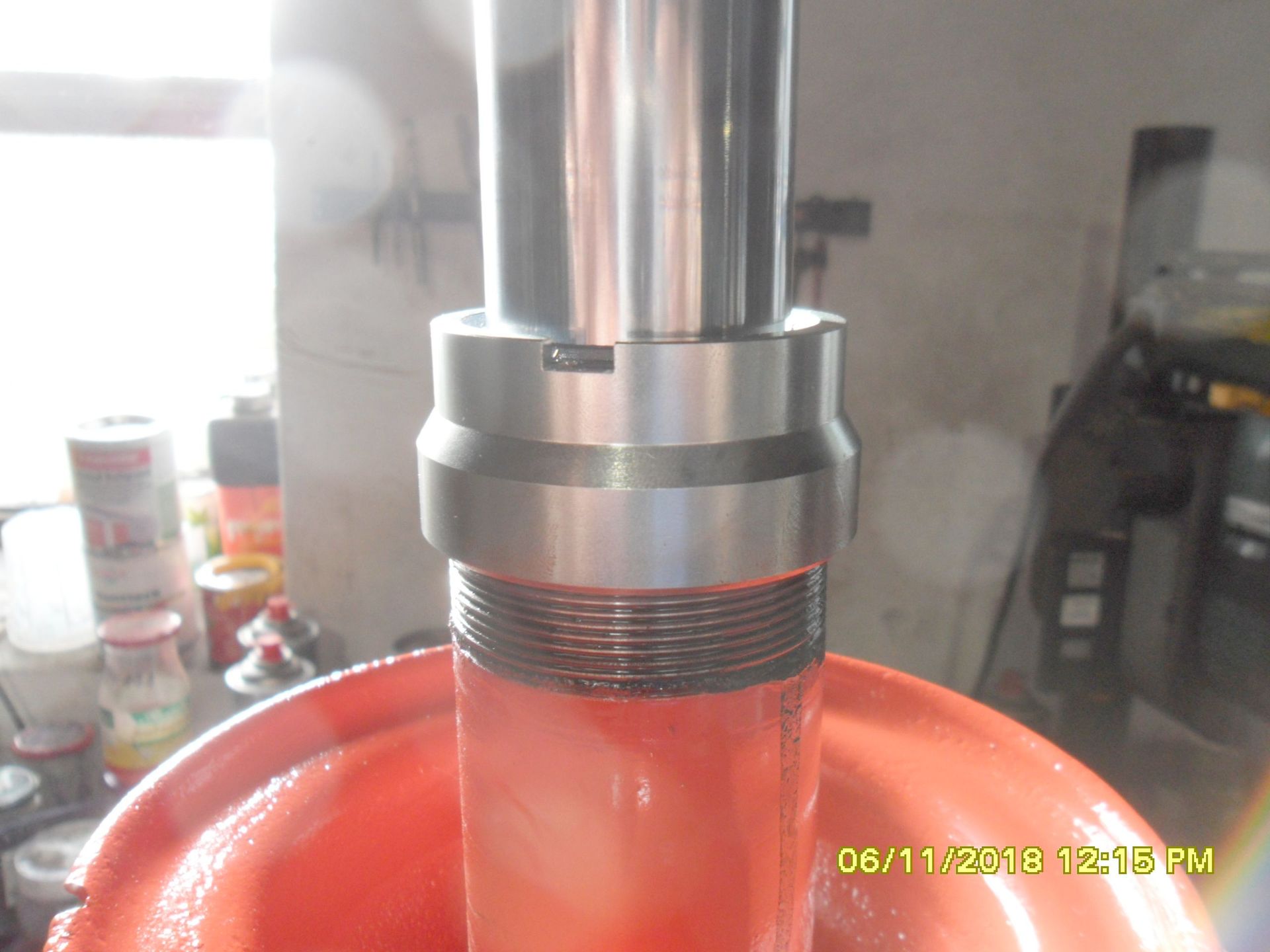

V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen
V5.1-5-3 Bilstein-Dämpfer einbauen

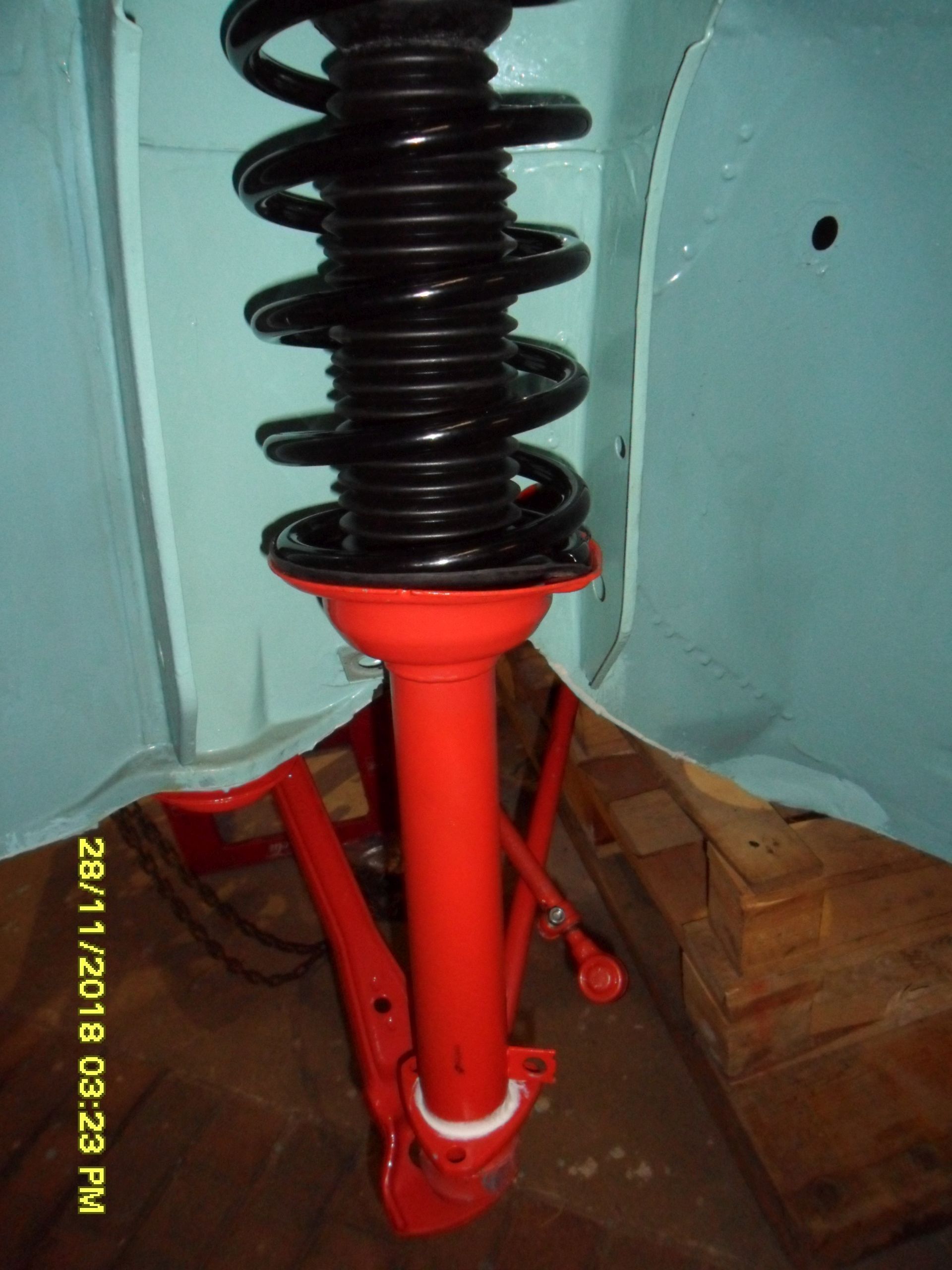

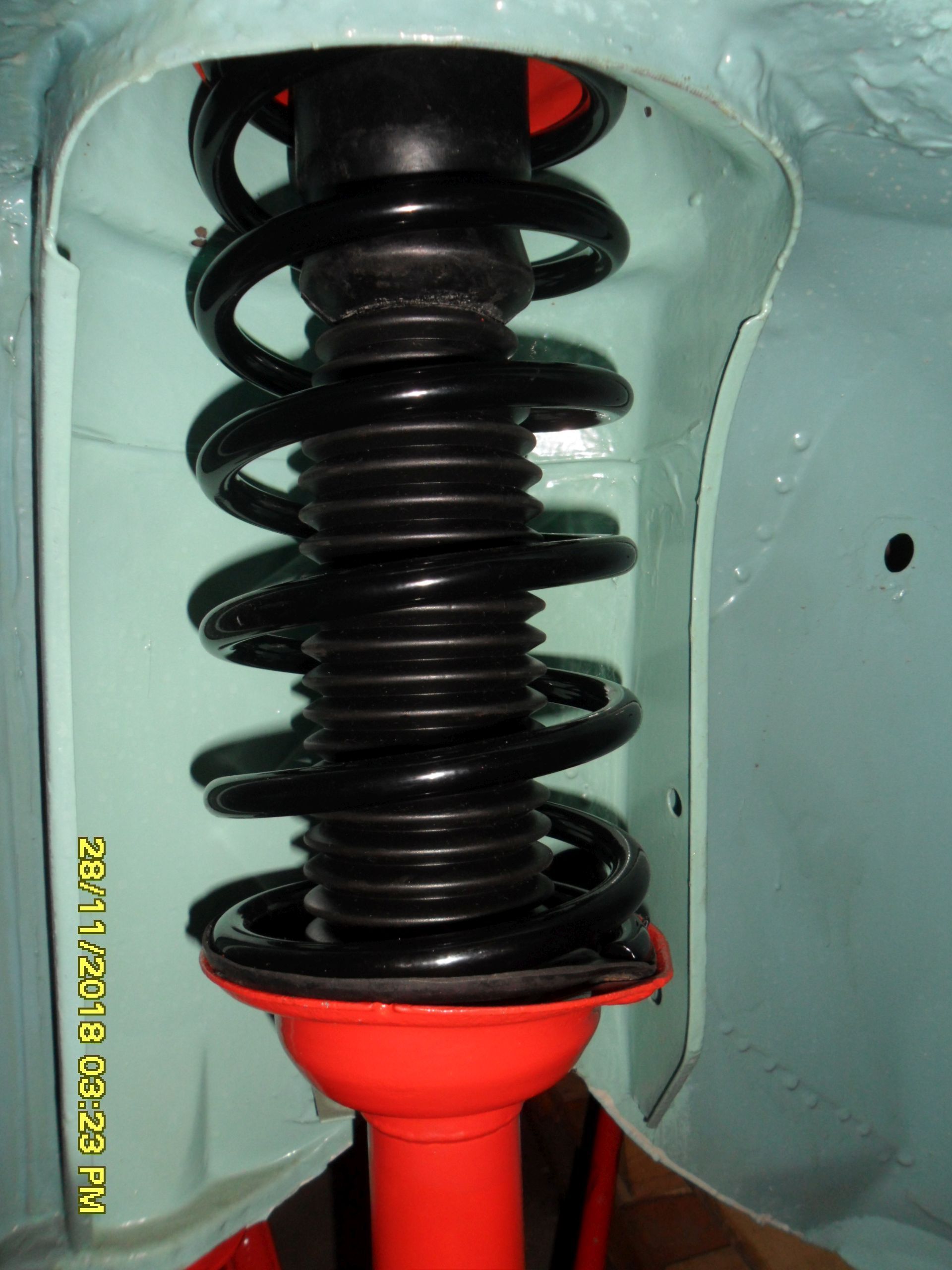

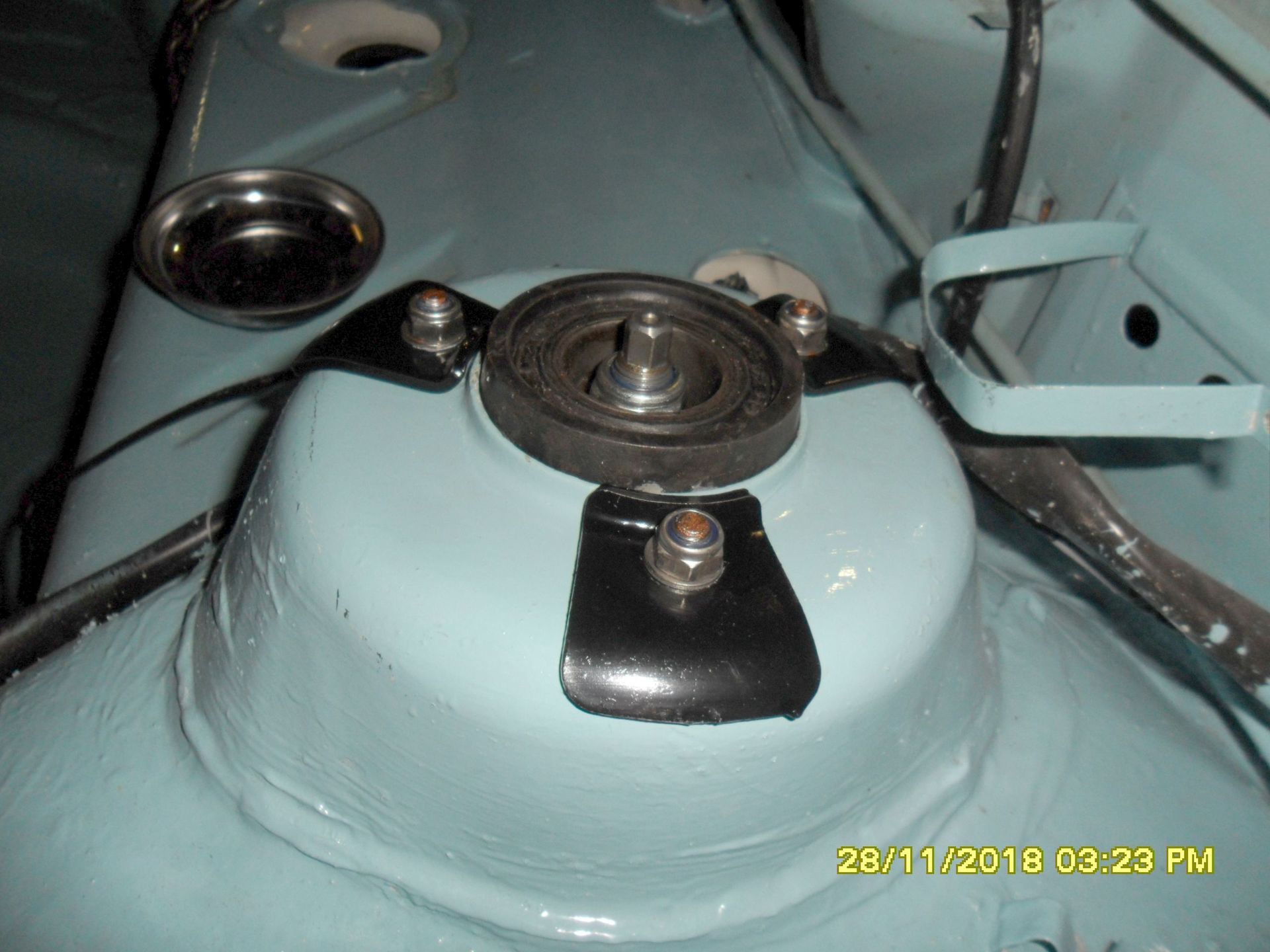

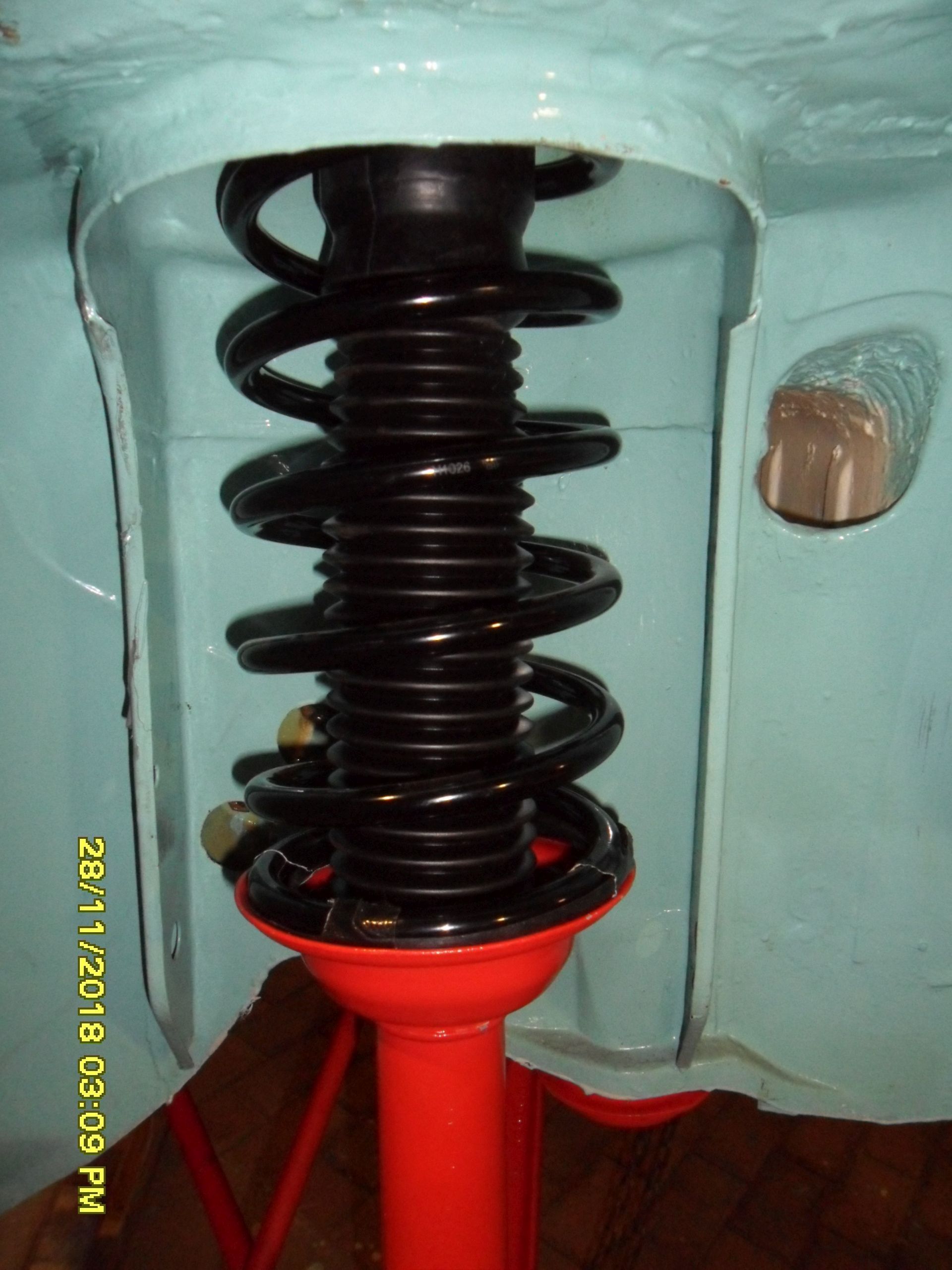

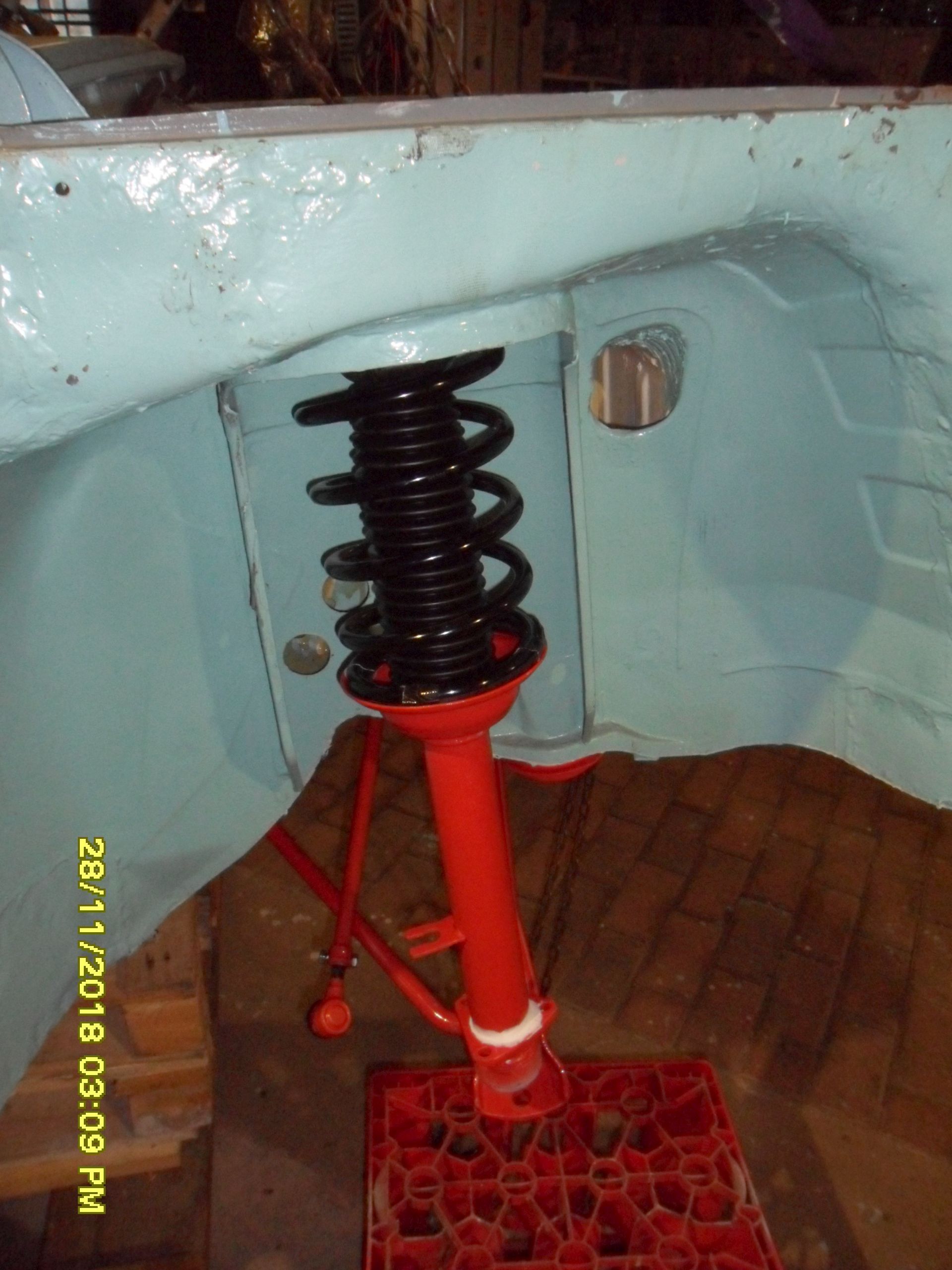

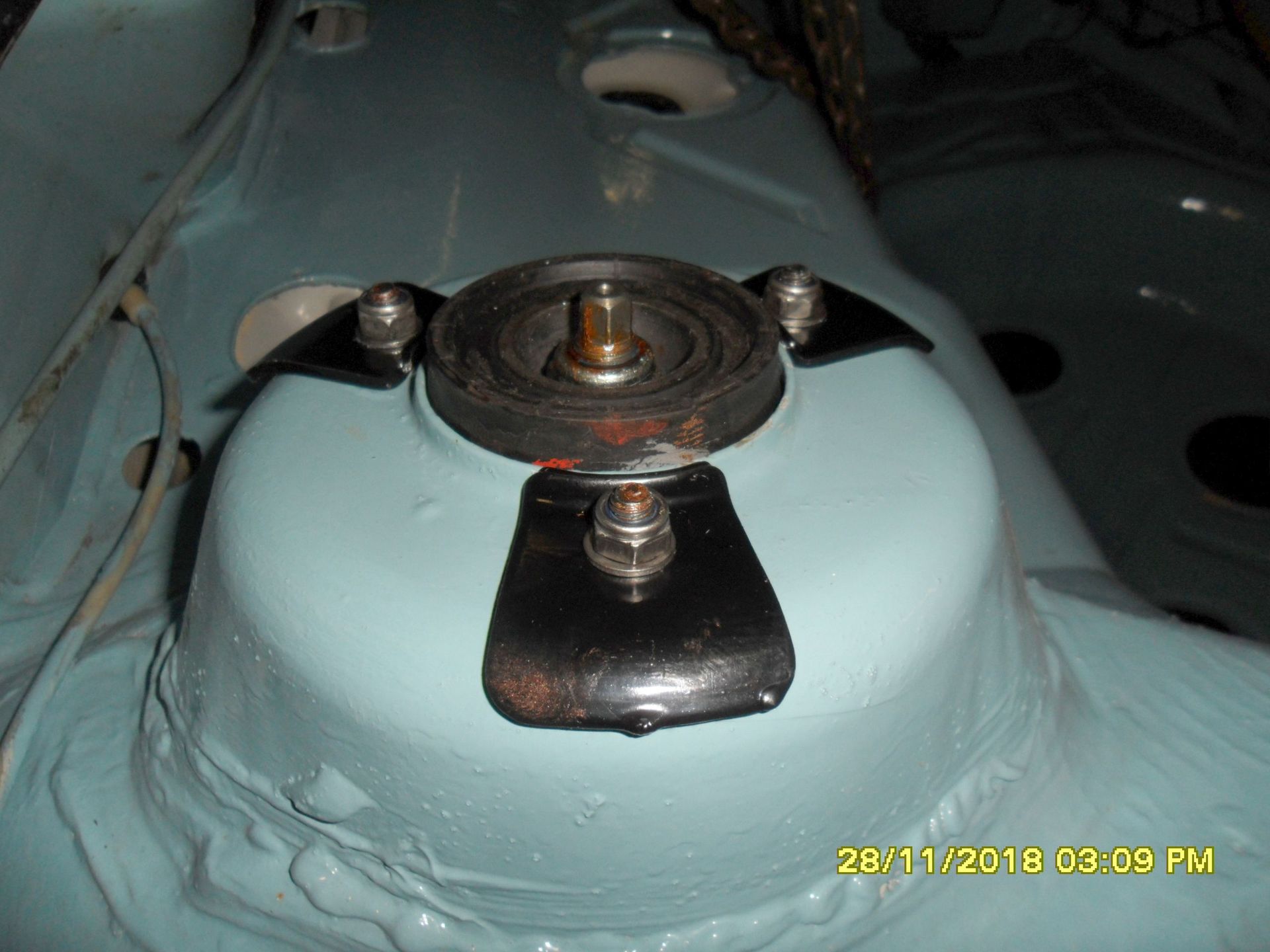

V5.1-5-3 Federbein einbauen
V5.1-5-3 Federbein einbauen

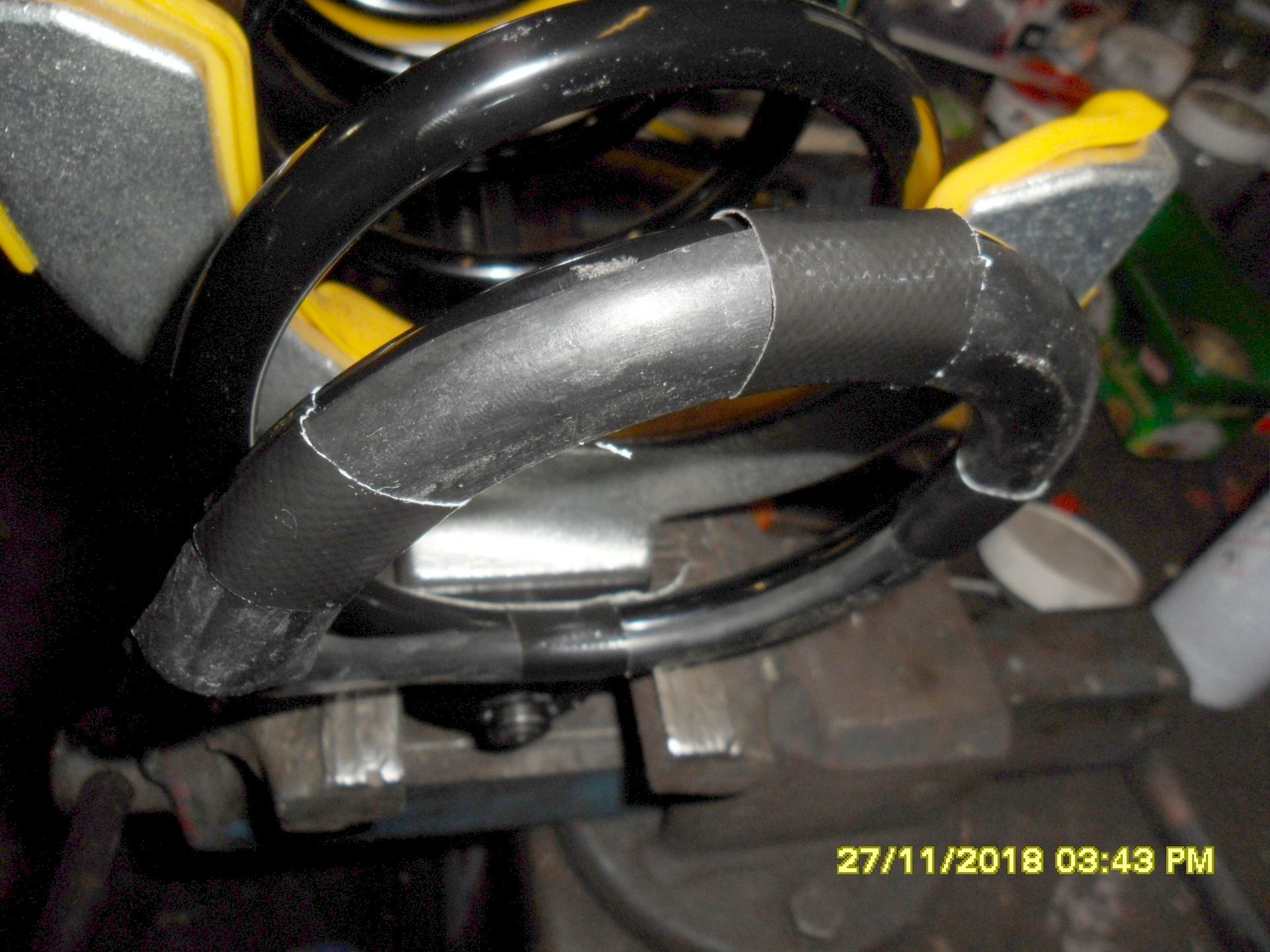

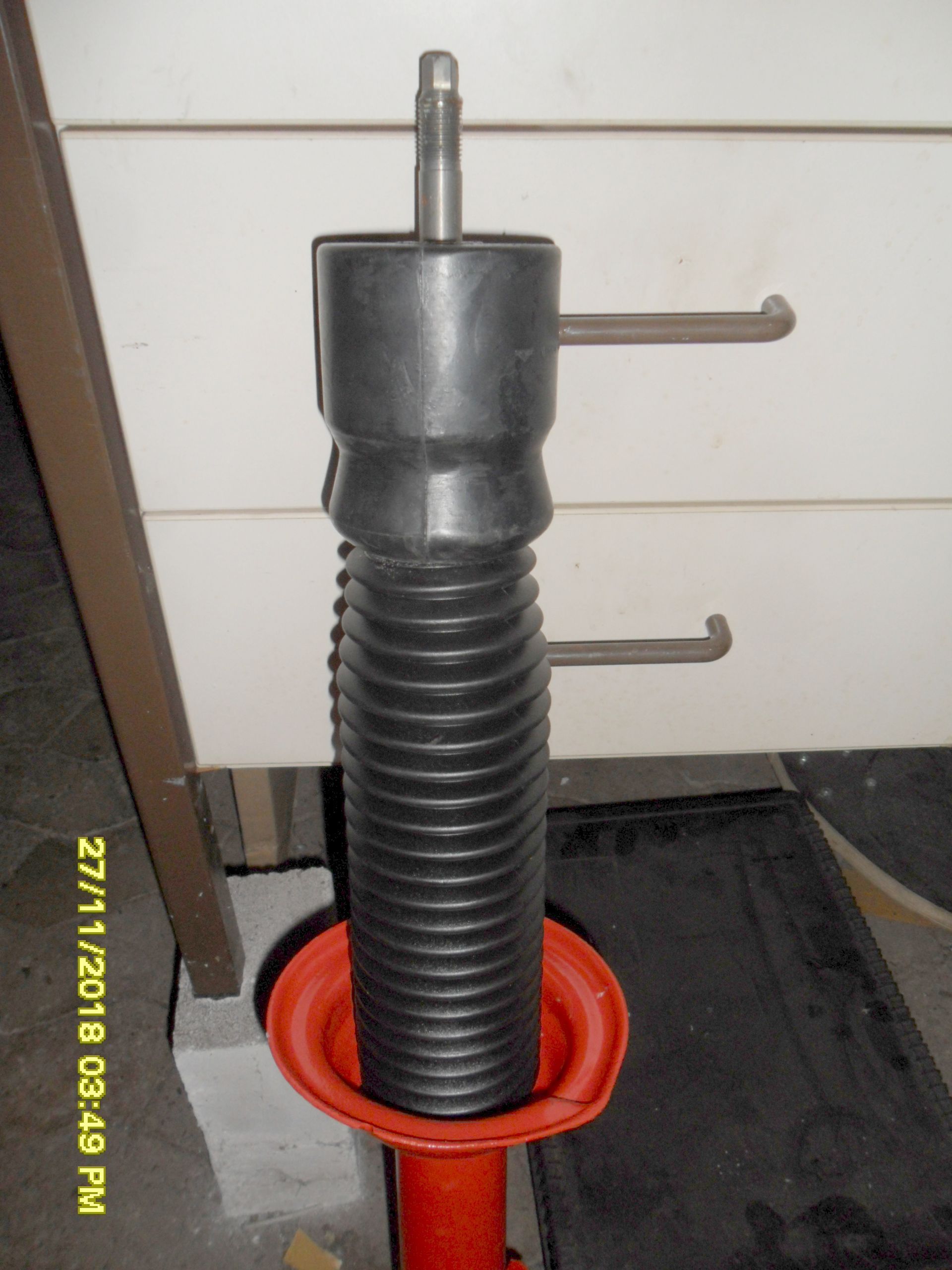

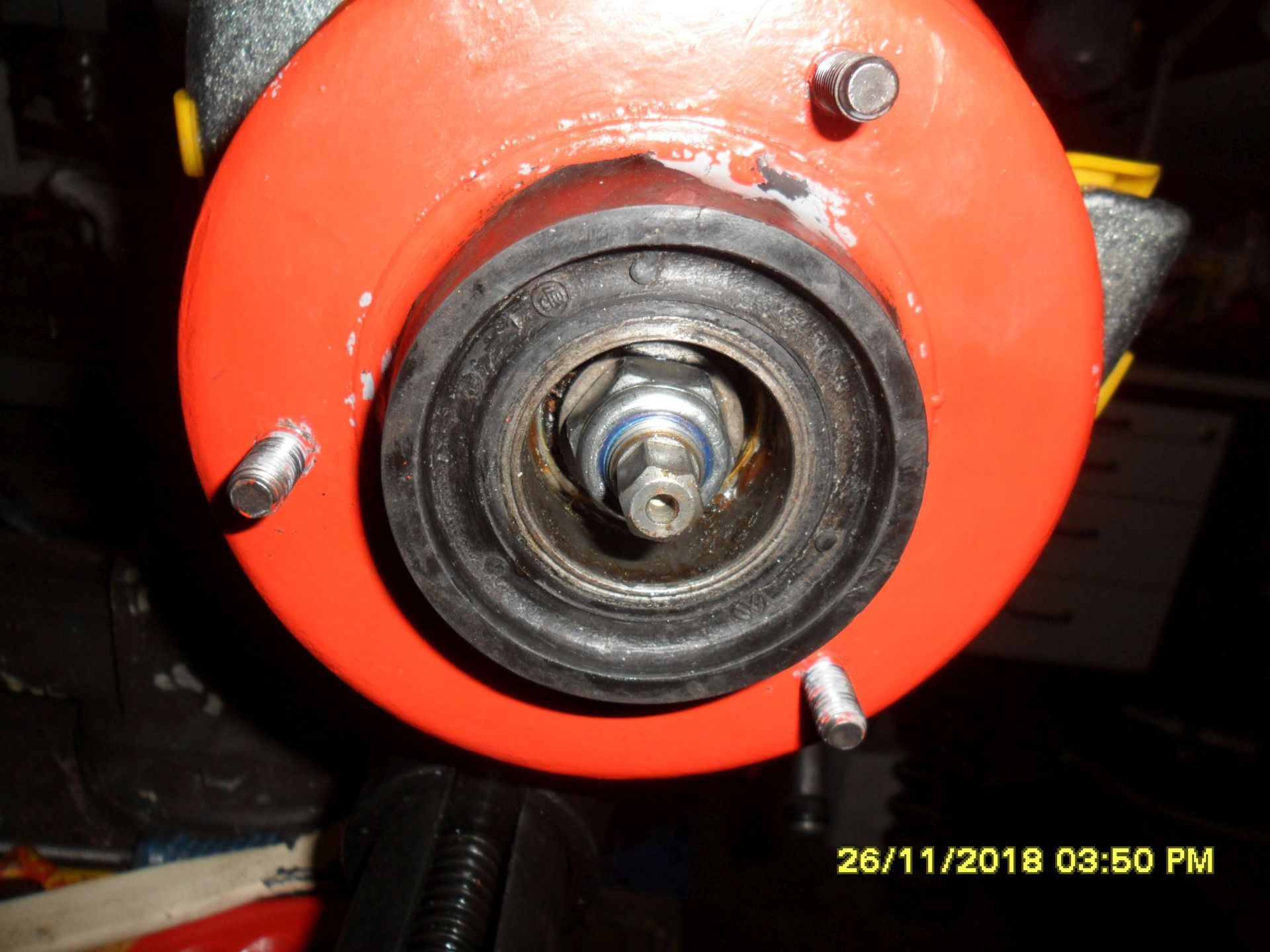

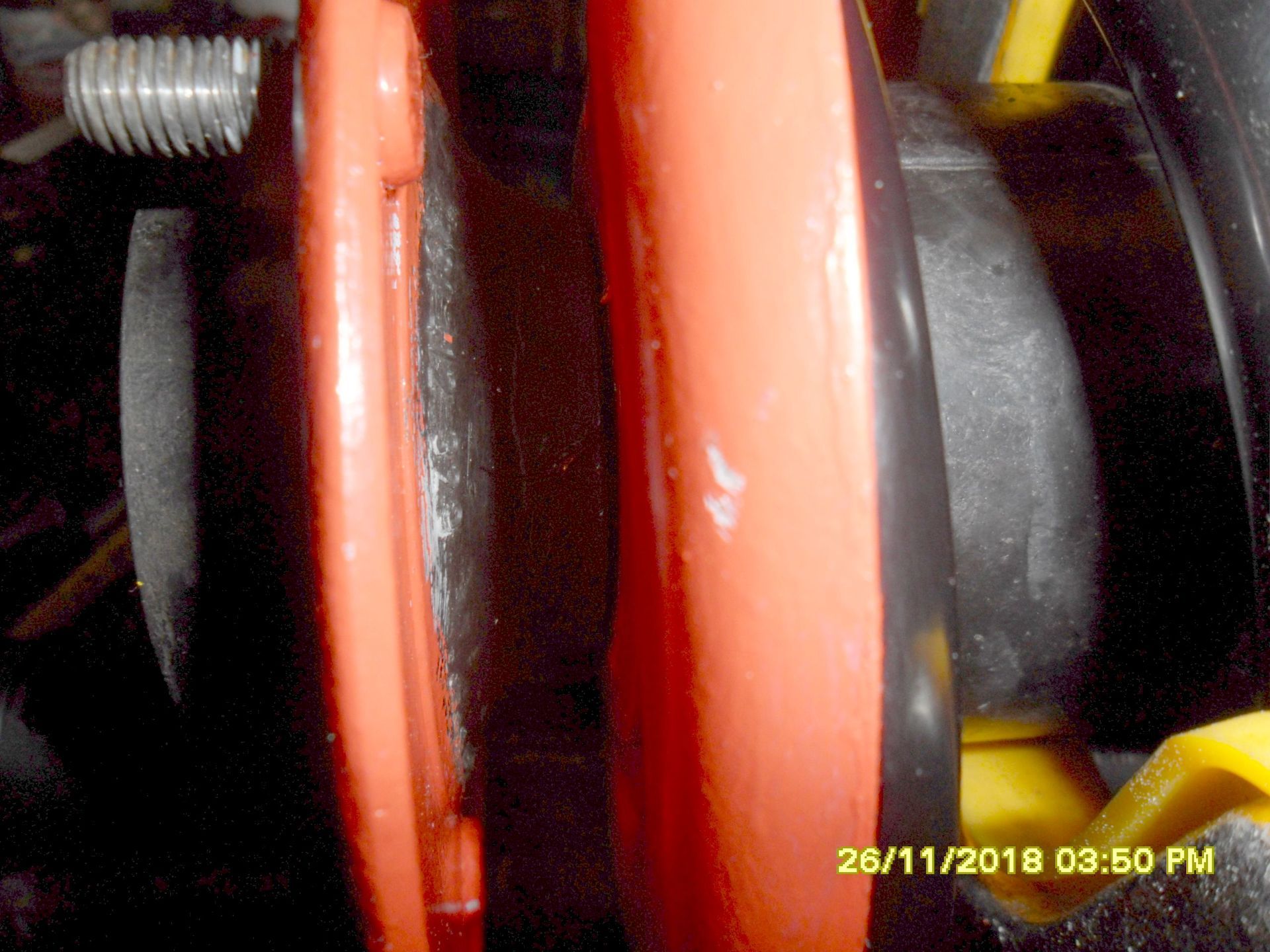

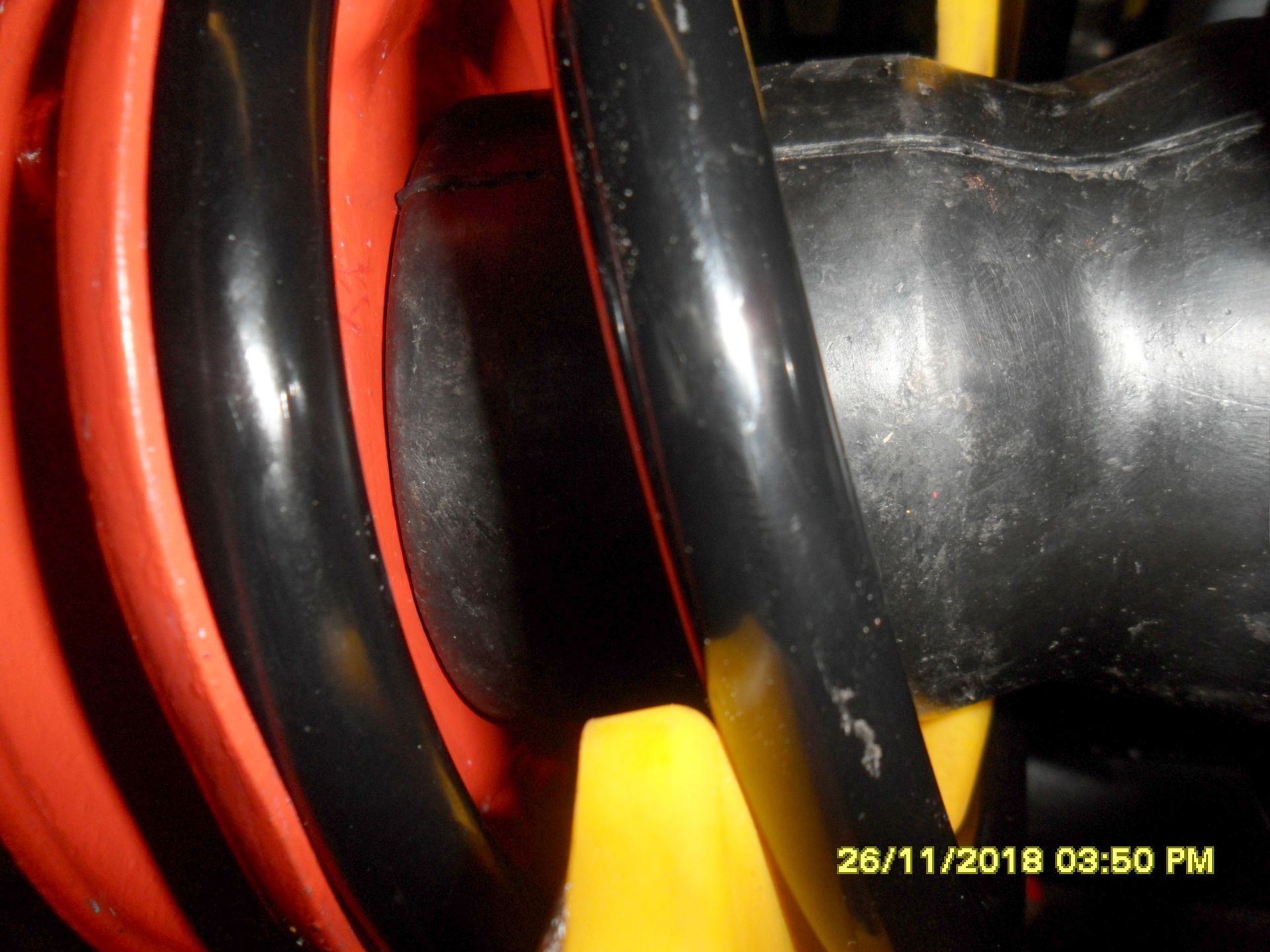

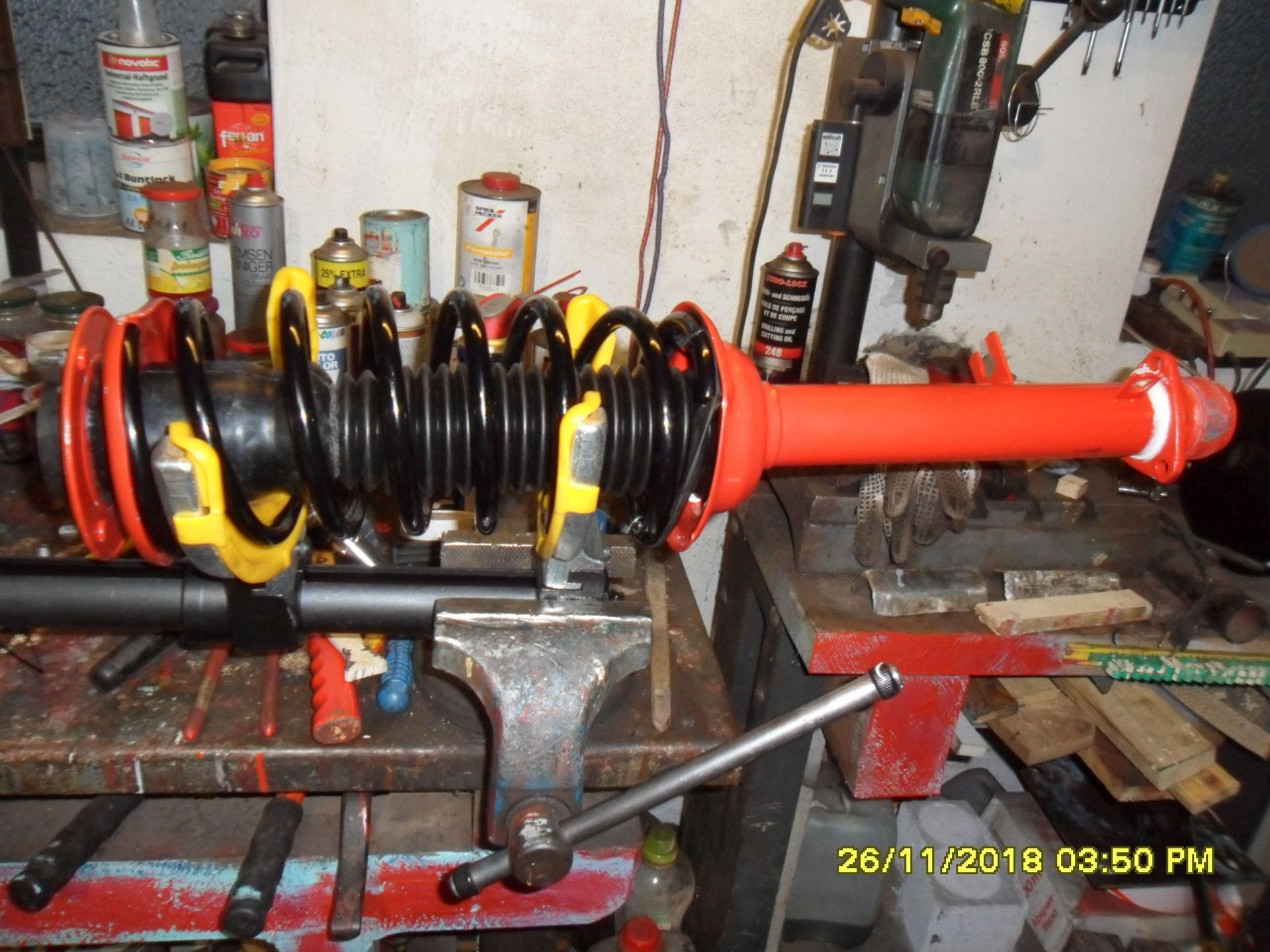

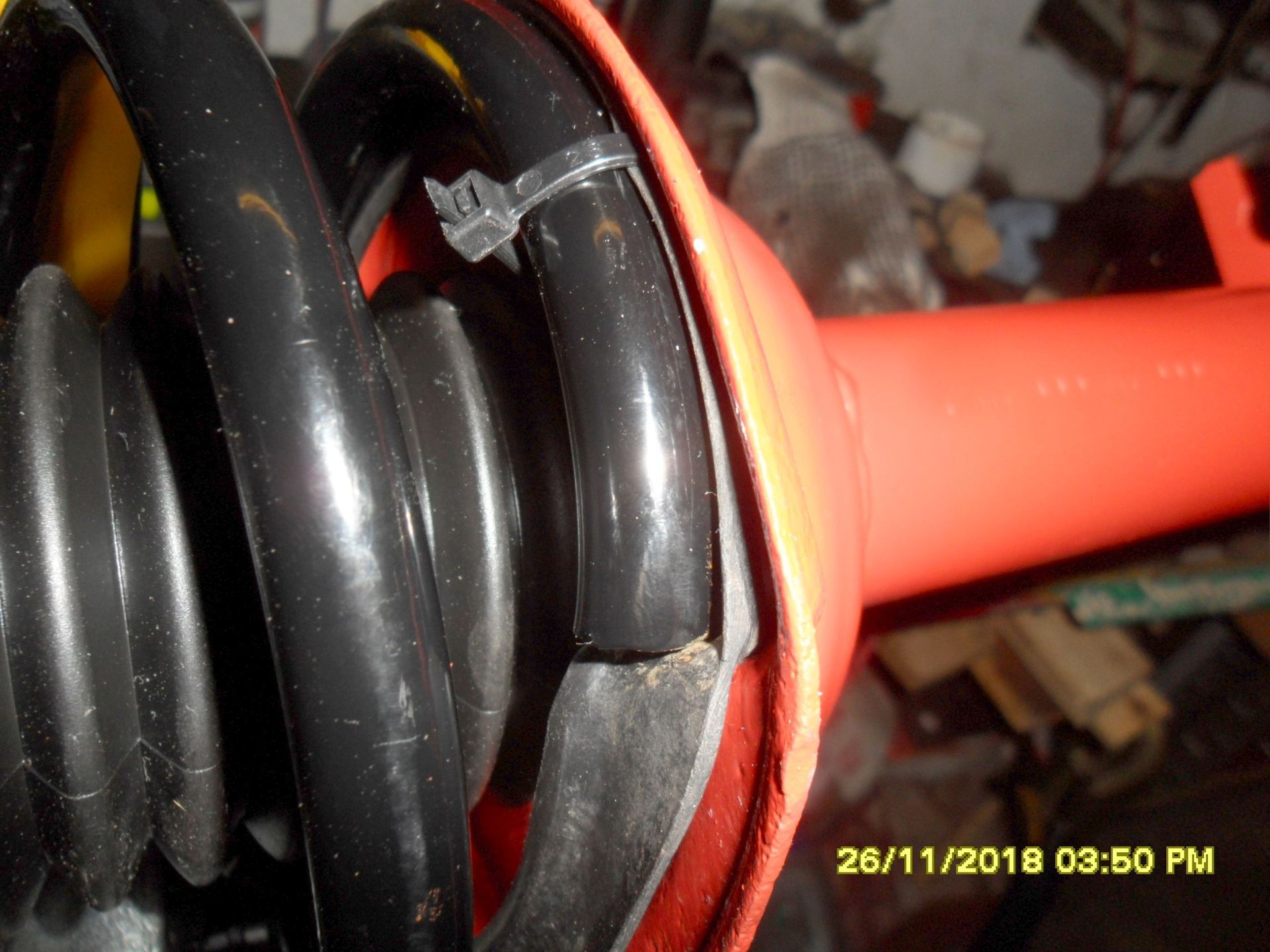

V5.1-5-3 Federbein zusammenbauen
V5.1-5-3 Federbein zusammenbauen
V5.1-5-3 Federbein zusammenbauen
V5.1-5-3 Federbein zusammenbauen
V5.1-5-3 Federbein zusammenbauen
V5.1-5-3 Federbein zusammenbauen
V5.1-5-3 Federbein zusammenbauen

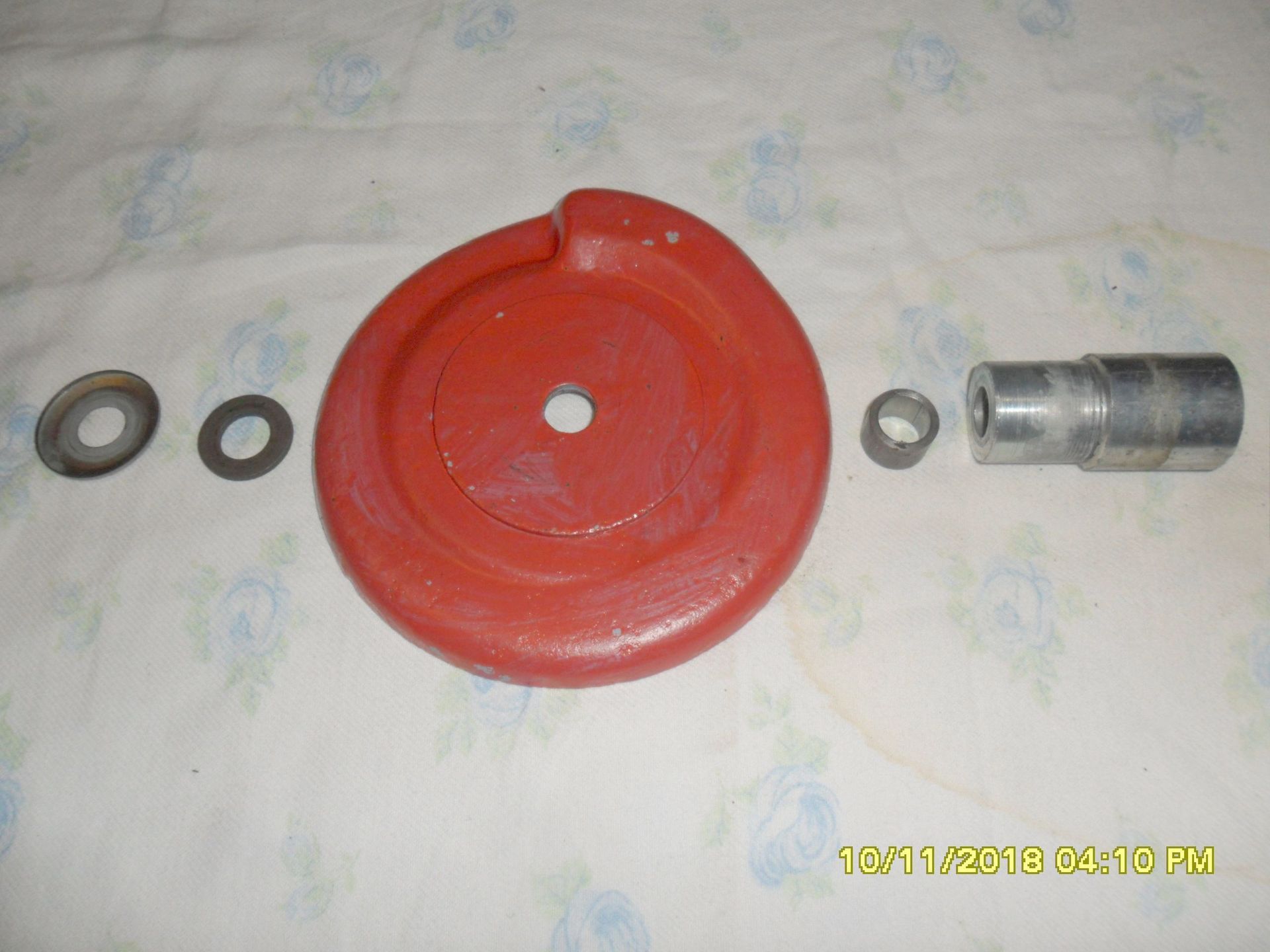

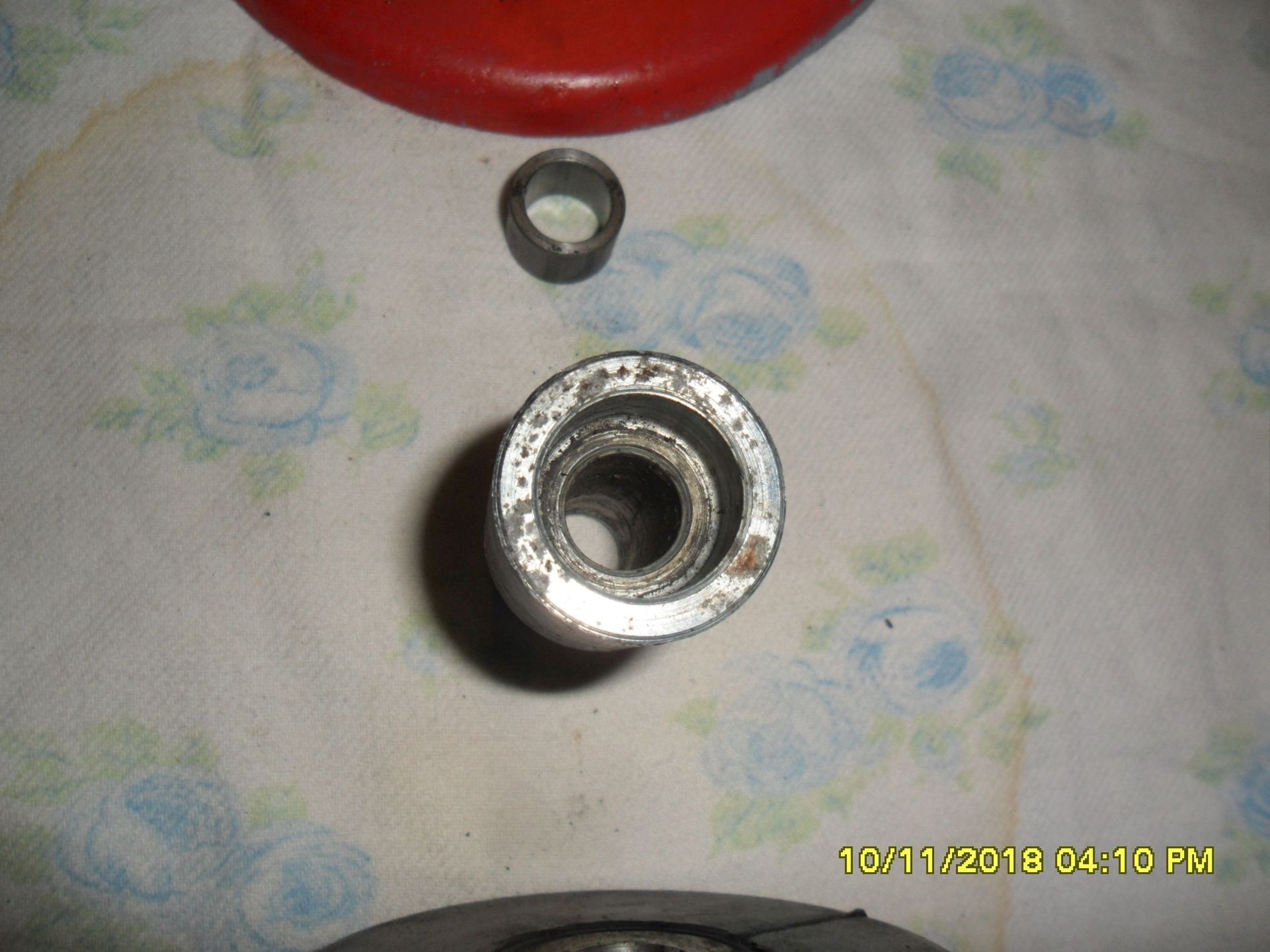

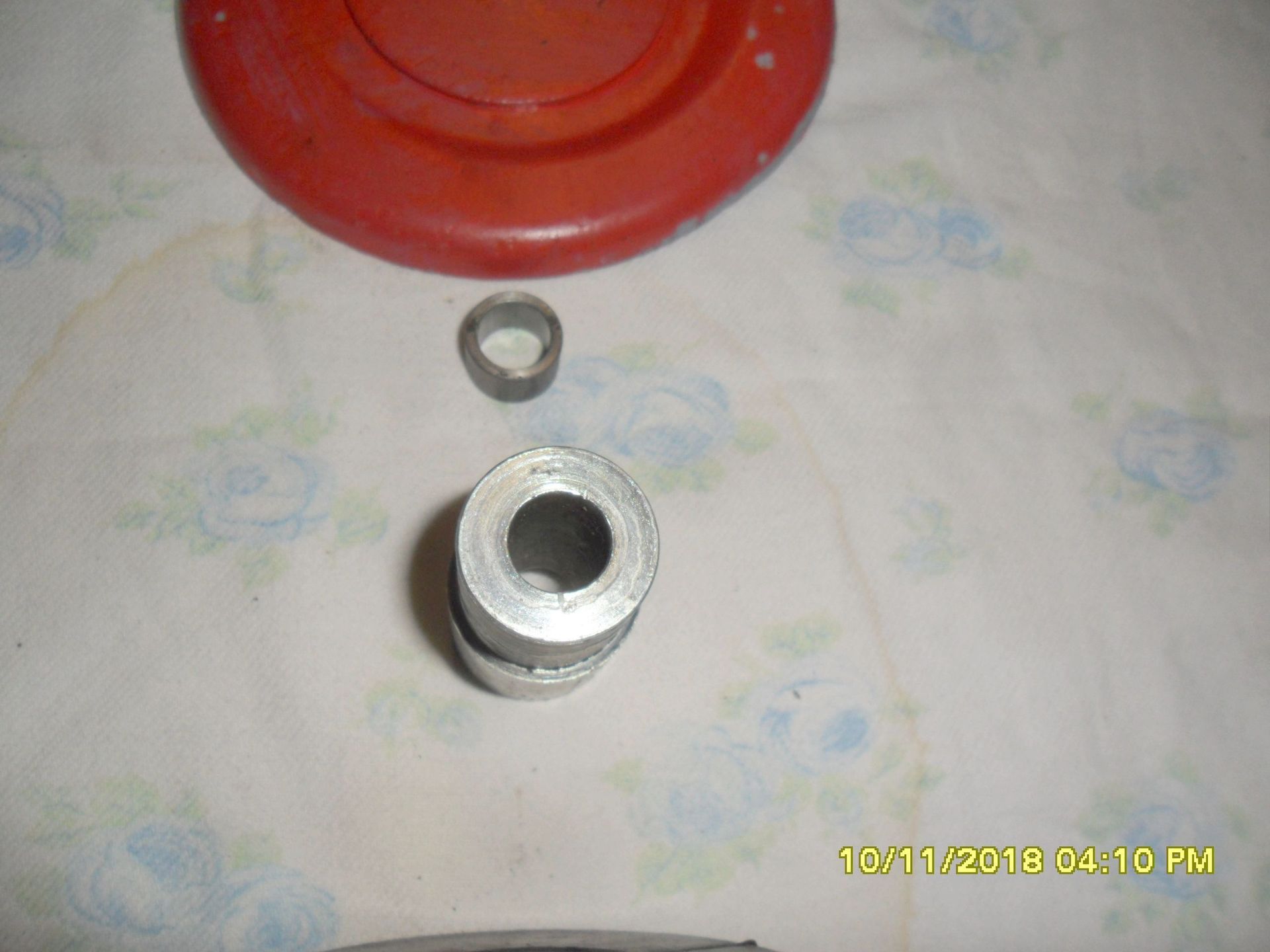

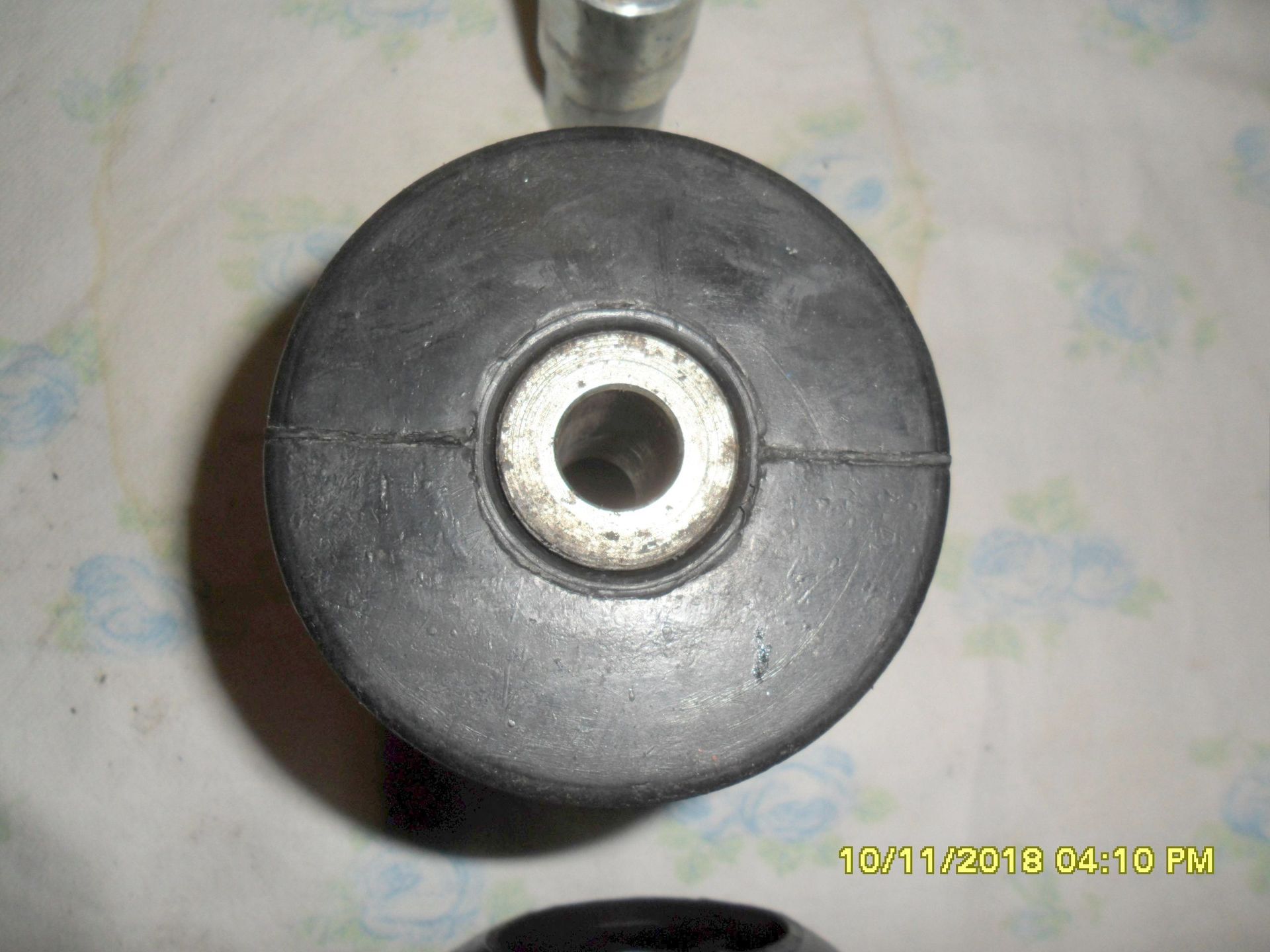

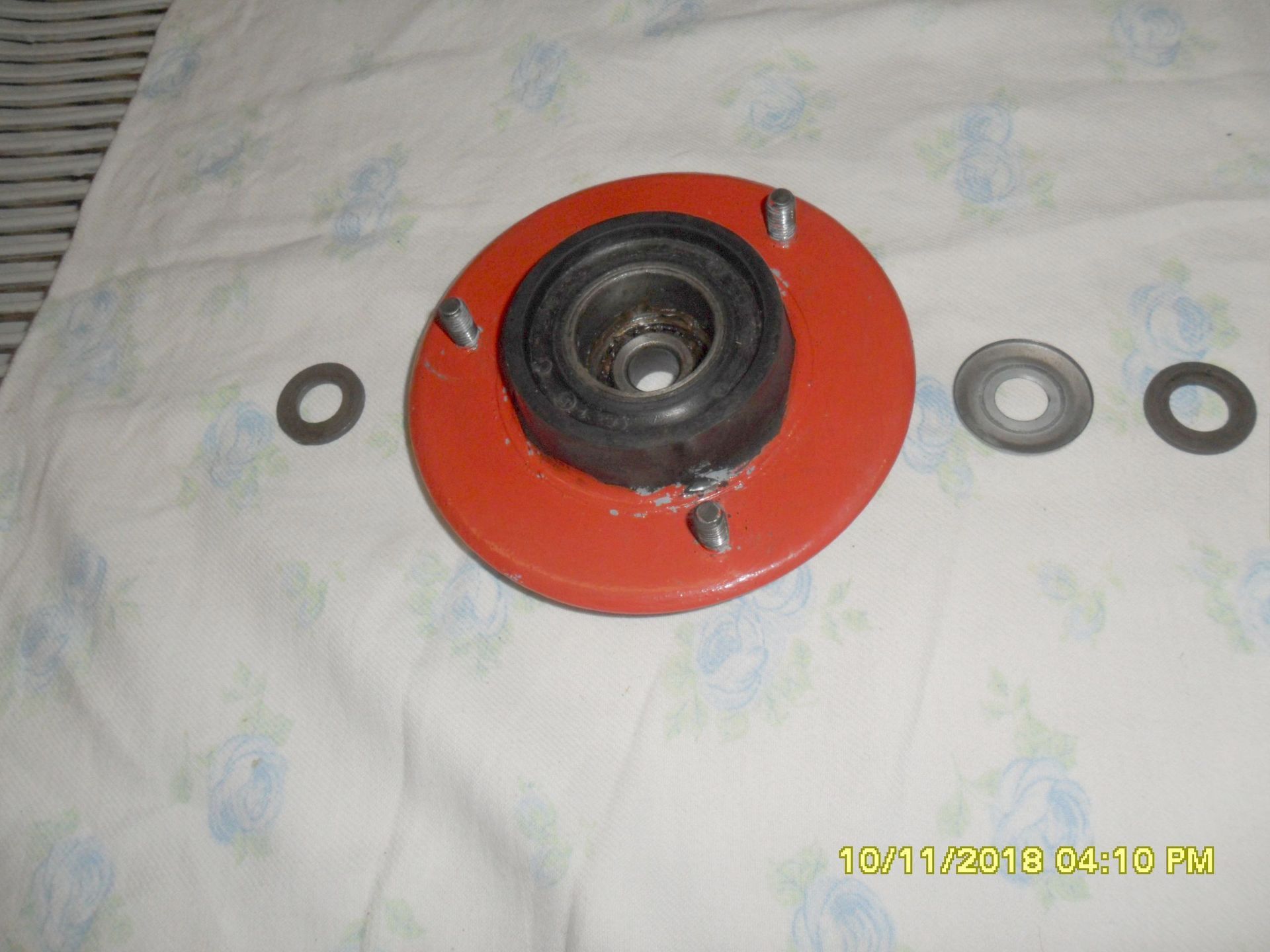

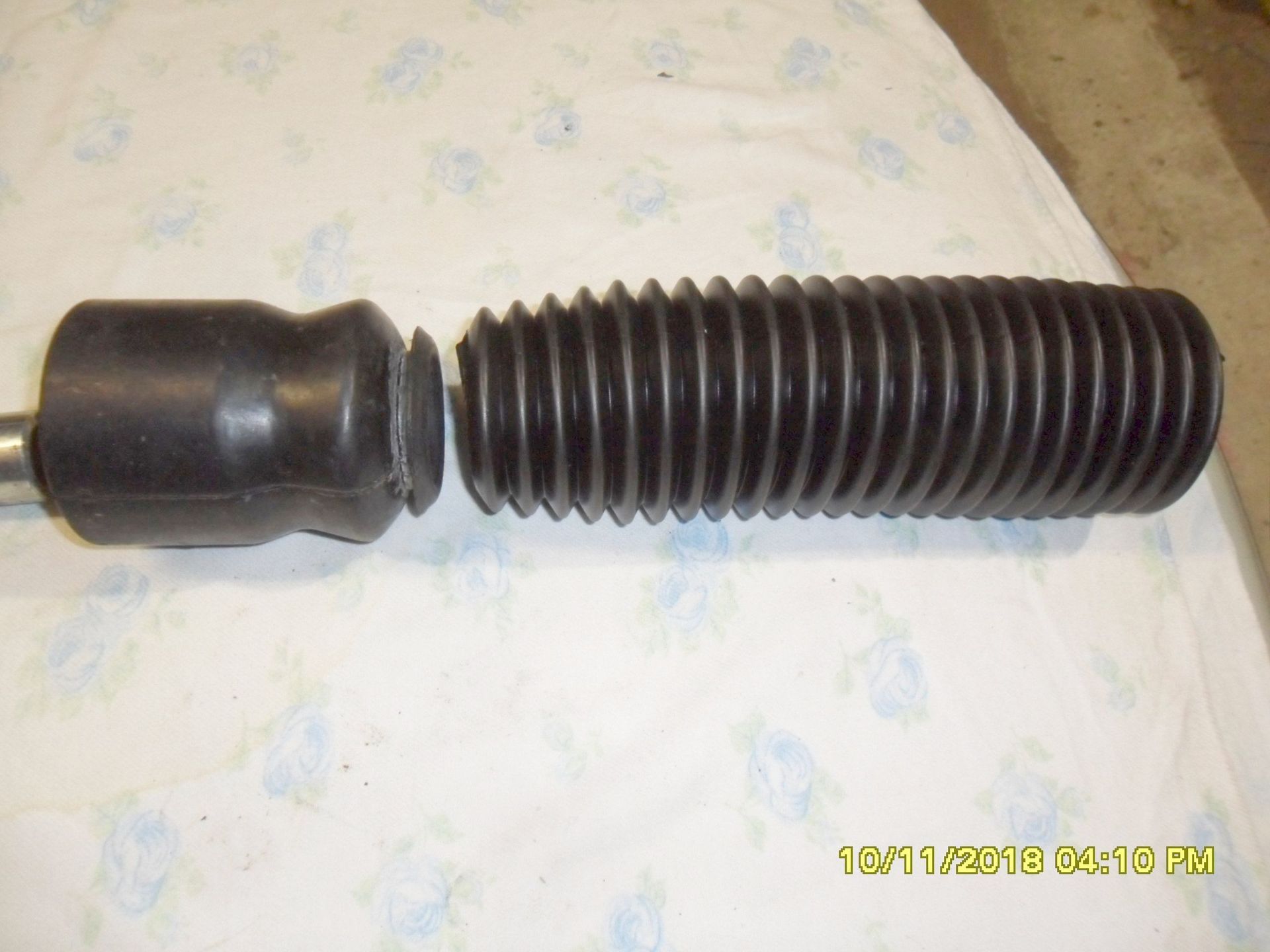

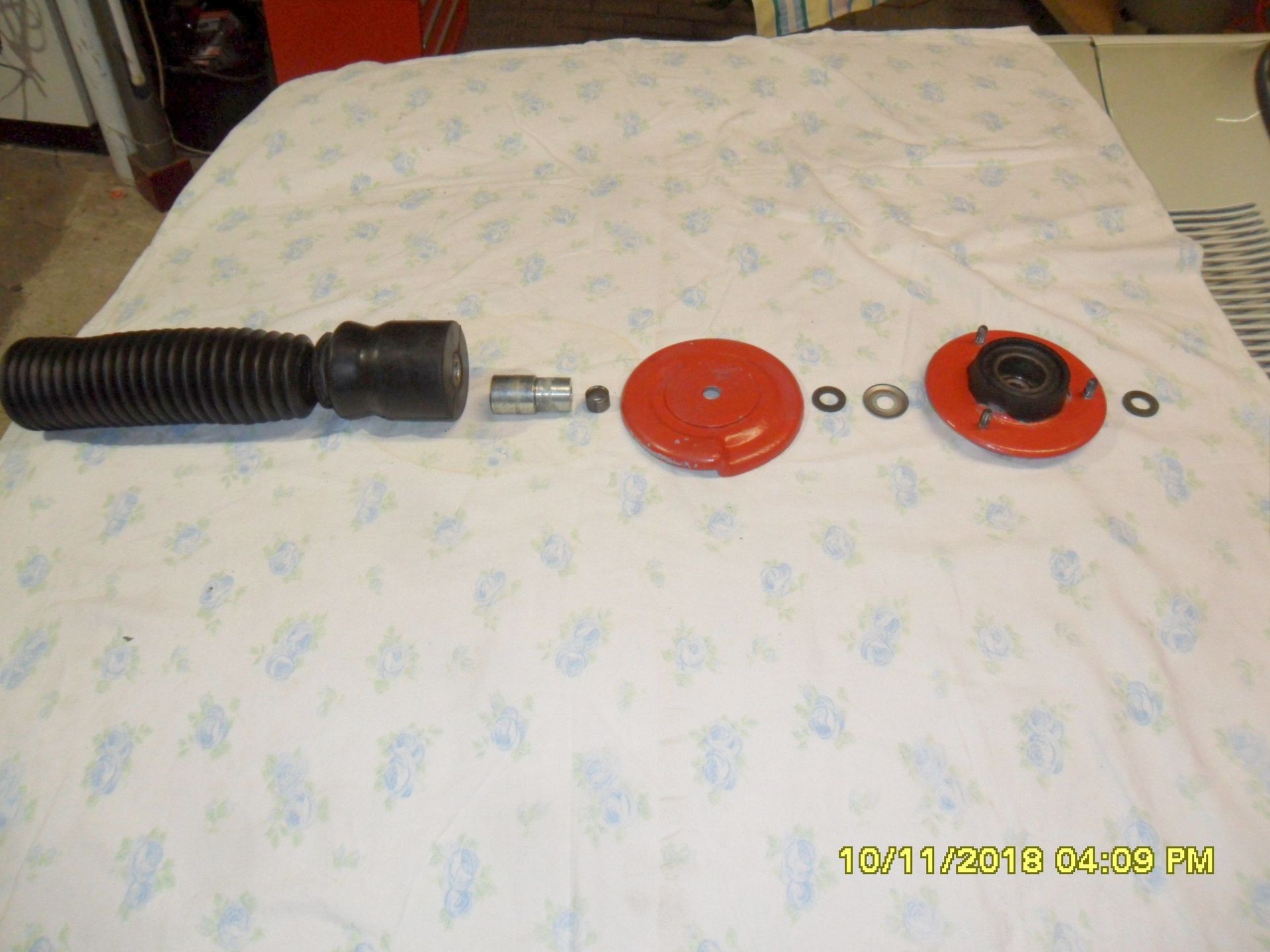

V5.1-5-3 Federbein-Einzelteile bei Bilstein
V5.1-5-3 Federbein-Einzelteile bei Bilstein

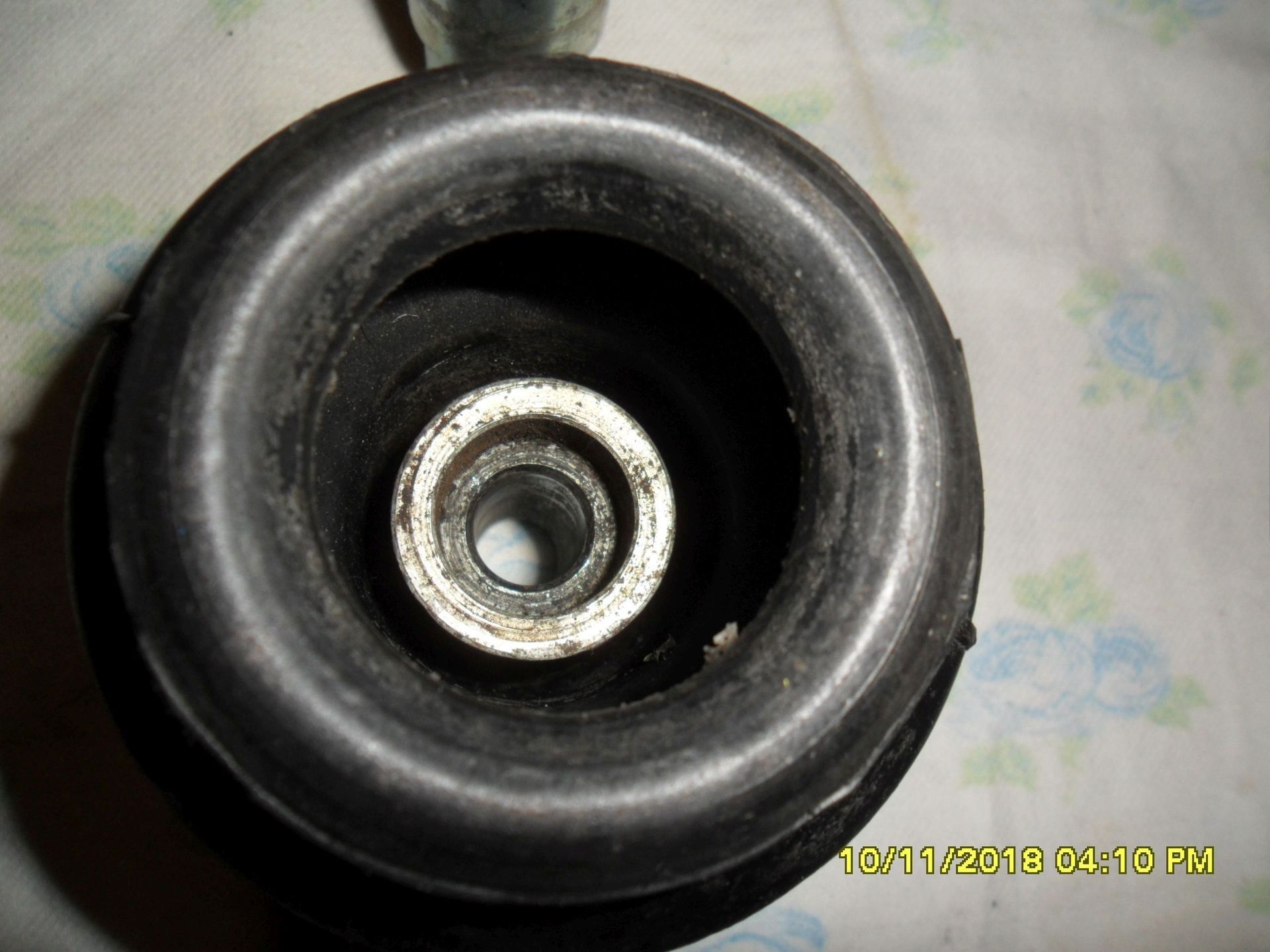

V5.1-5-3 Federbein-Einzelteile bei Bilstein
V5.1-5-3 Federbein-Einzelteile bei Bilstein
V5.1-5-3 Federbein-Einzelteile bei Bilstein
V5.1-5-3 Federbein-Einzelteile bei Bilstein
V5.1-5-3 Federbein-Einzelteile bei Bilstein
V5.1-5-3 Federbein-Einzelteile bei Bilstein

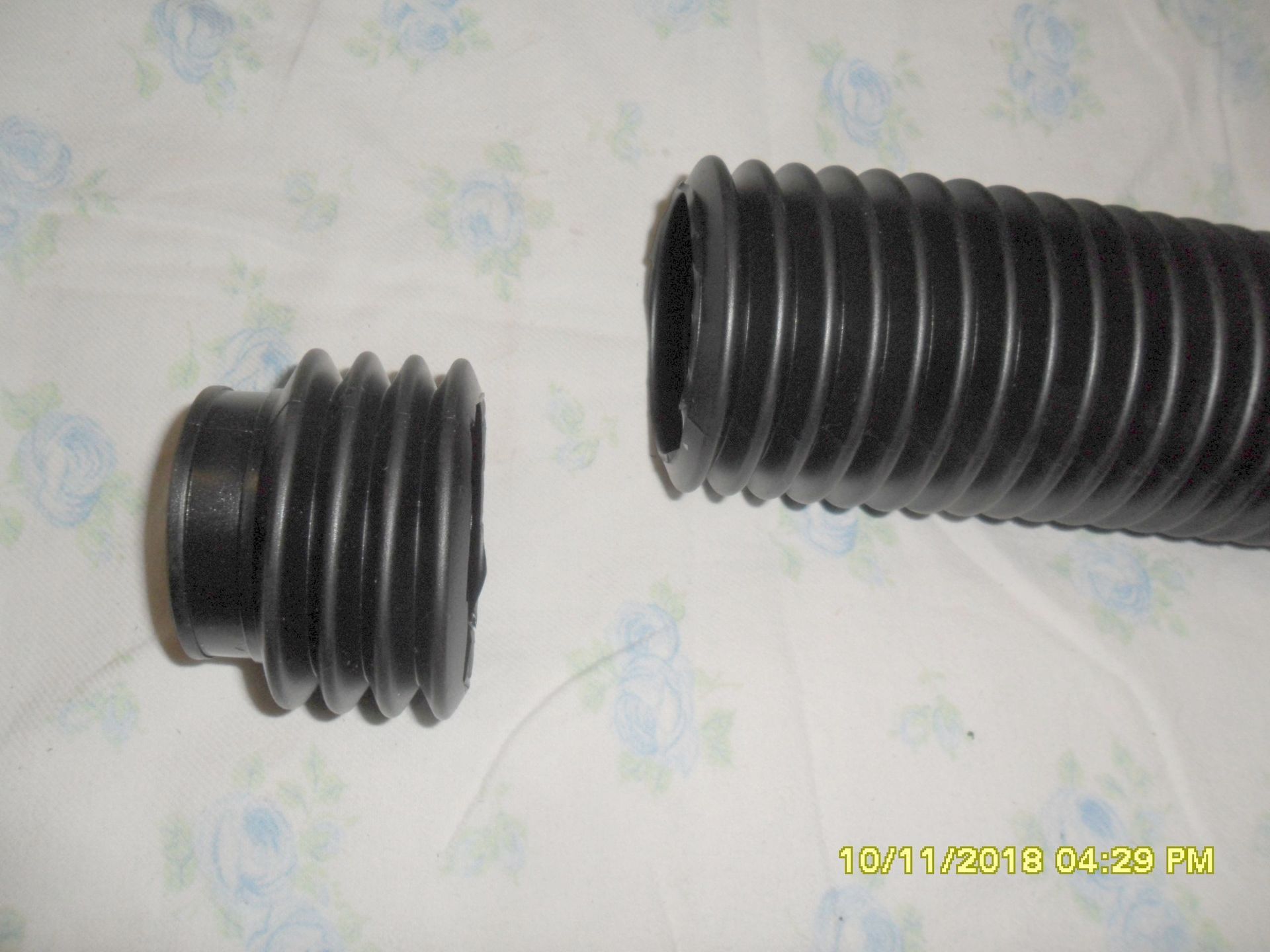

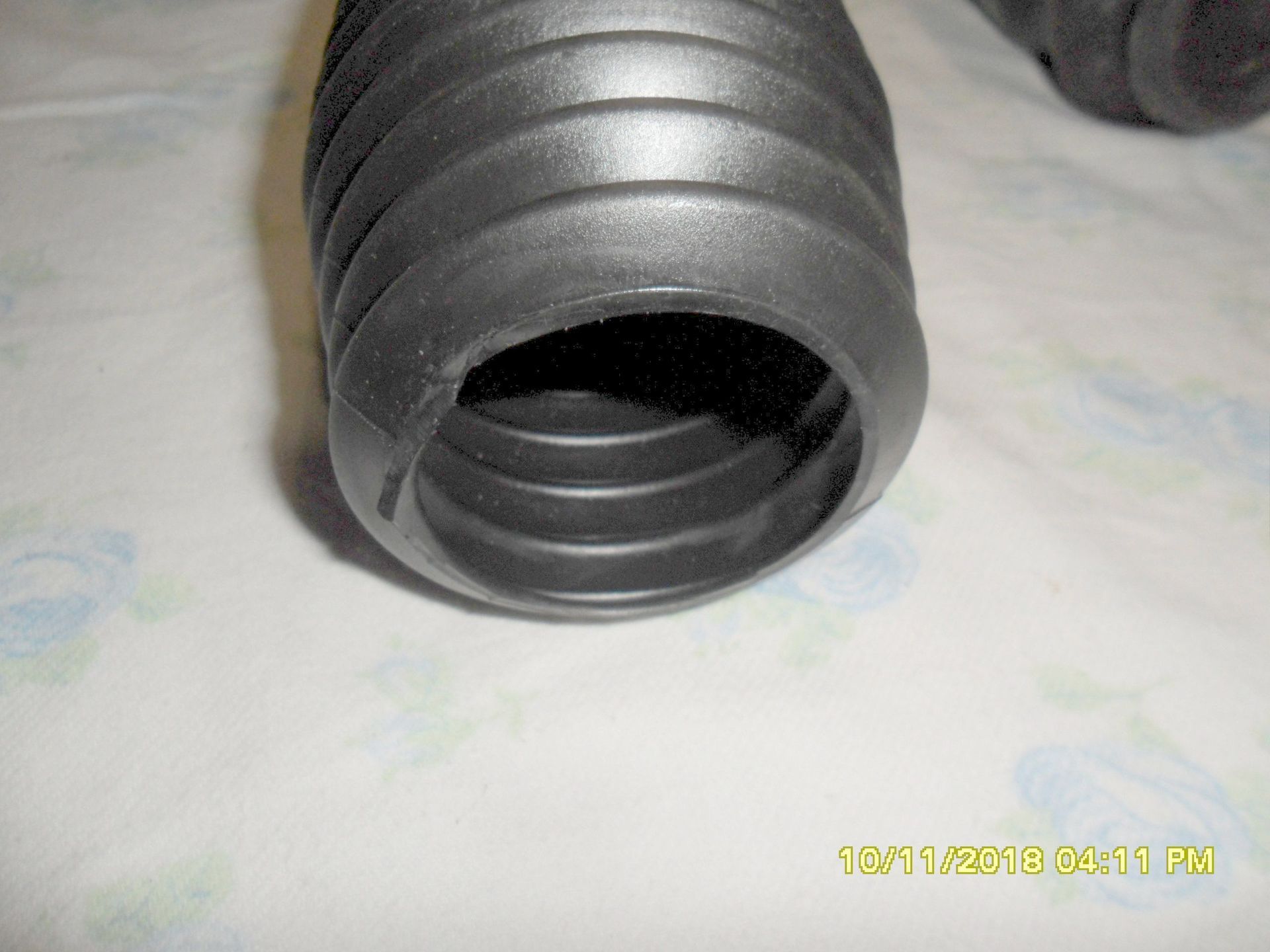

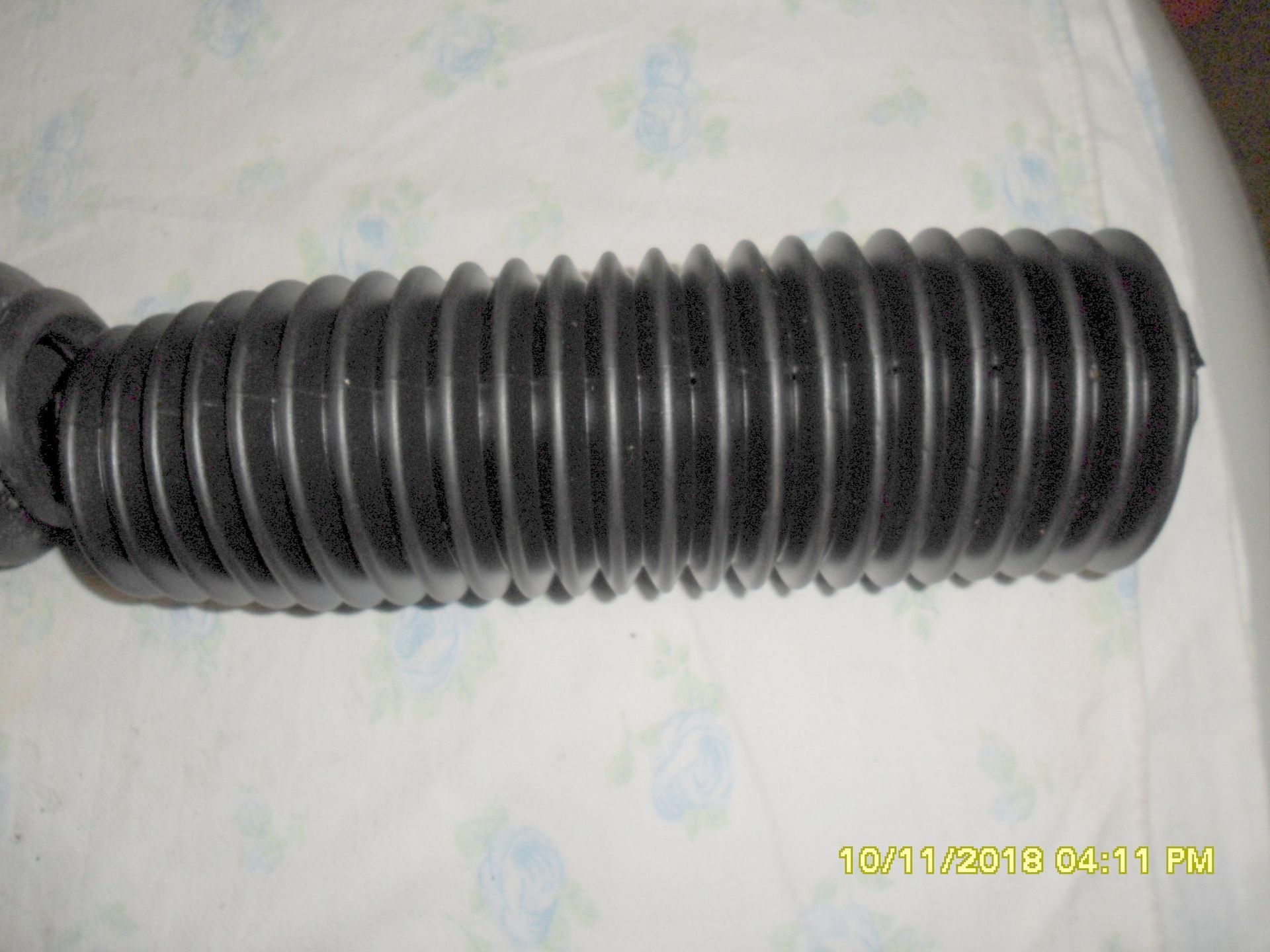

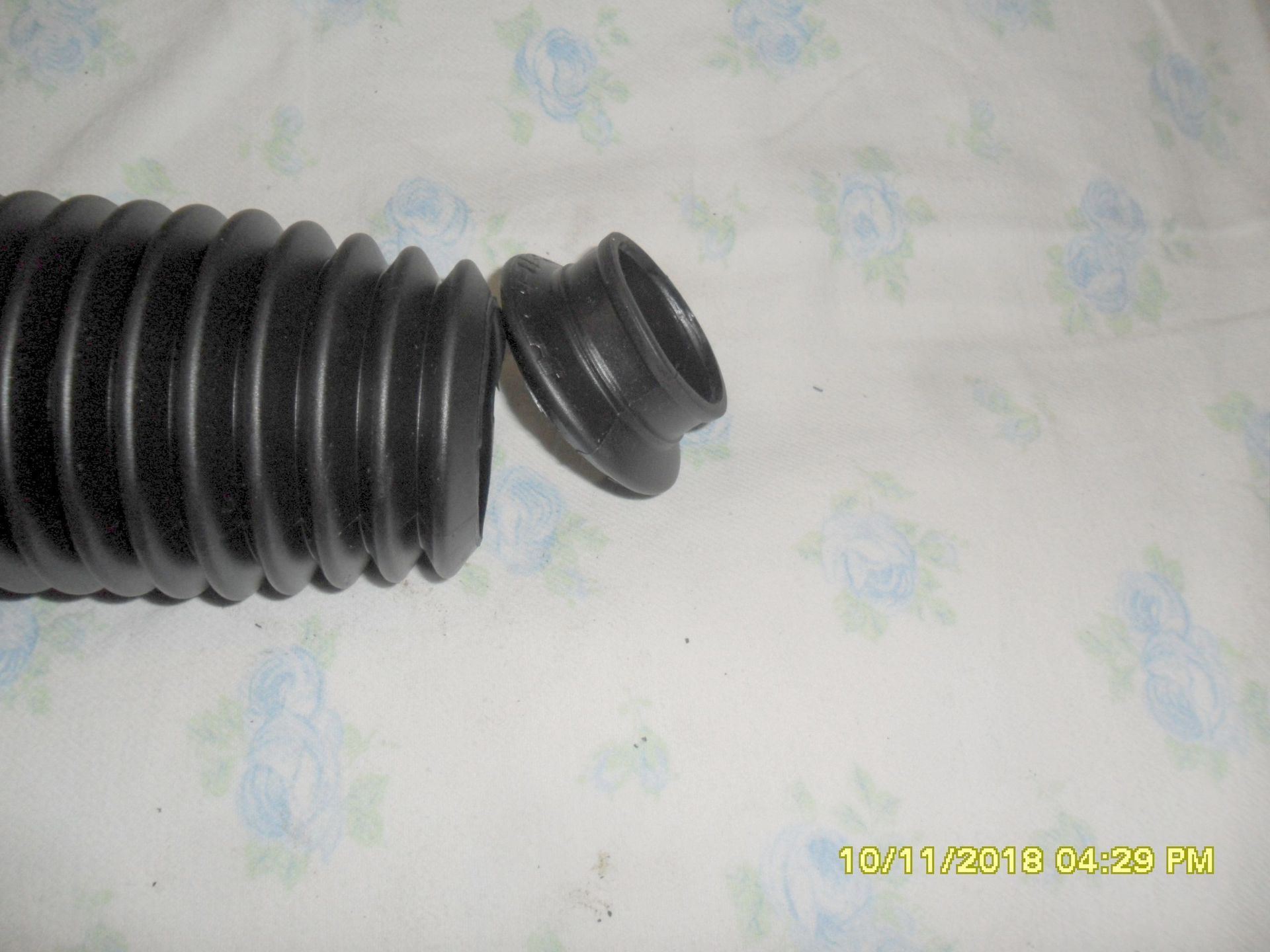

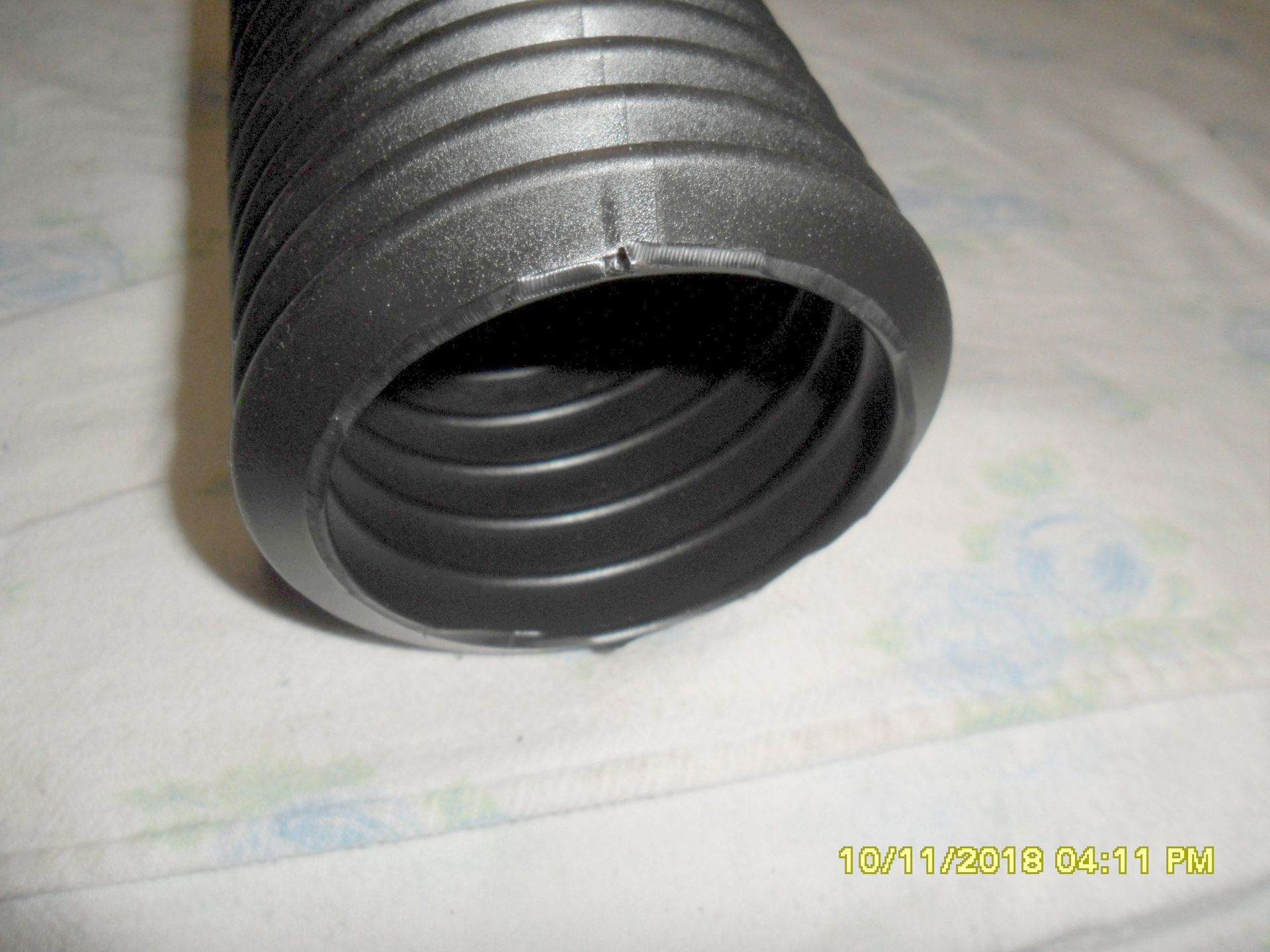

V5.1-5.3 Geänderter Schutzschlauch von Yamaha
V5.1-5.3 Geänderter Schutzschlauch von Yamaha
V5.1-5.3 Geänderter Schutzschlauch von Yamaha
V5.1-5.3 Geänderter Schutzschlauch von Yamaha
V5.1-5.3 Geänderter Schutzschlauch von Yamaha
Die Führungsgelenke wurden ebenfalls aufgearbeitet. Sie bekamen neue Gummimanschetten und neue Sicherungsringe. Dabei haben wir festgestellt, dass es drei verschiedene Ausführungen dieser Führungsgelenke gibt, siehe Tabelle. Die 1974er VW 412 Modelle hatten offenbar ein Führungsgelenk aus Stahlblech statt aus Stahlguss wie vorher.

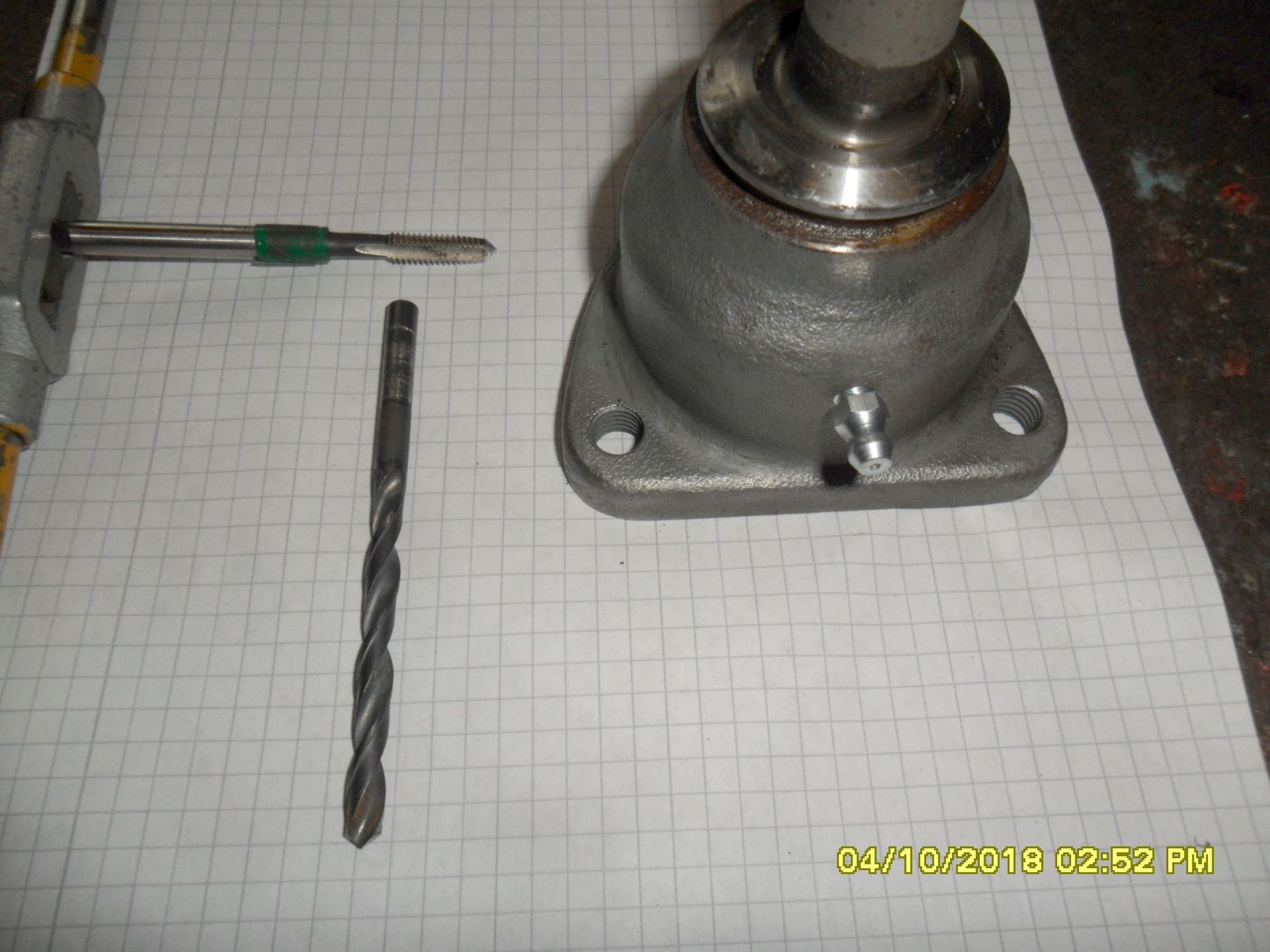

Der in den nachfolgenden Bildern verwendete Schmiernippel wird nur bei der späteren Demontage des Führungsgelenkes benötigt. Über den Schmiernippel lässt sich Fett in den Hohlraum spritzen und durch den Überdruck löst sich das Gelenk leichter vom Federbein. Diese Bohrung wird nach dem Federbein-Zusammenbau mit einer kleinen Sechskantschraube M 6 x 10 mm verschlossen.

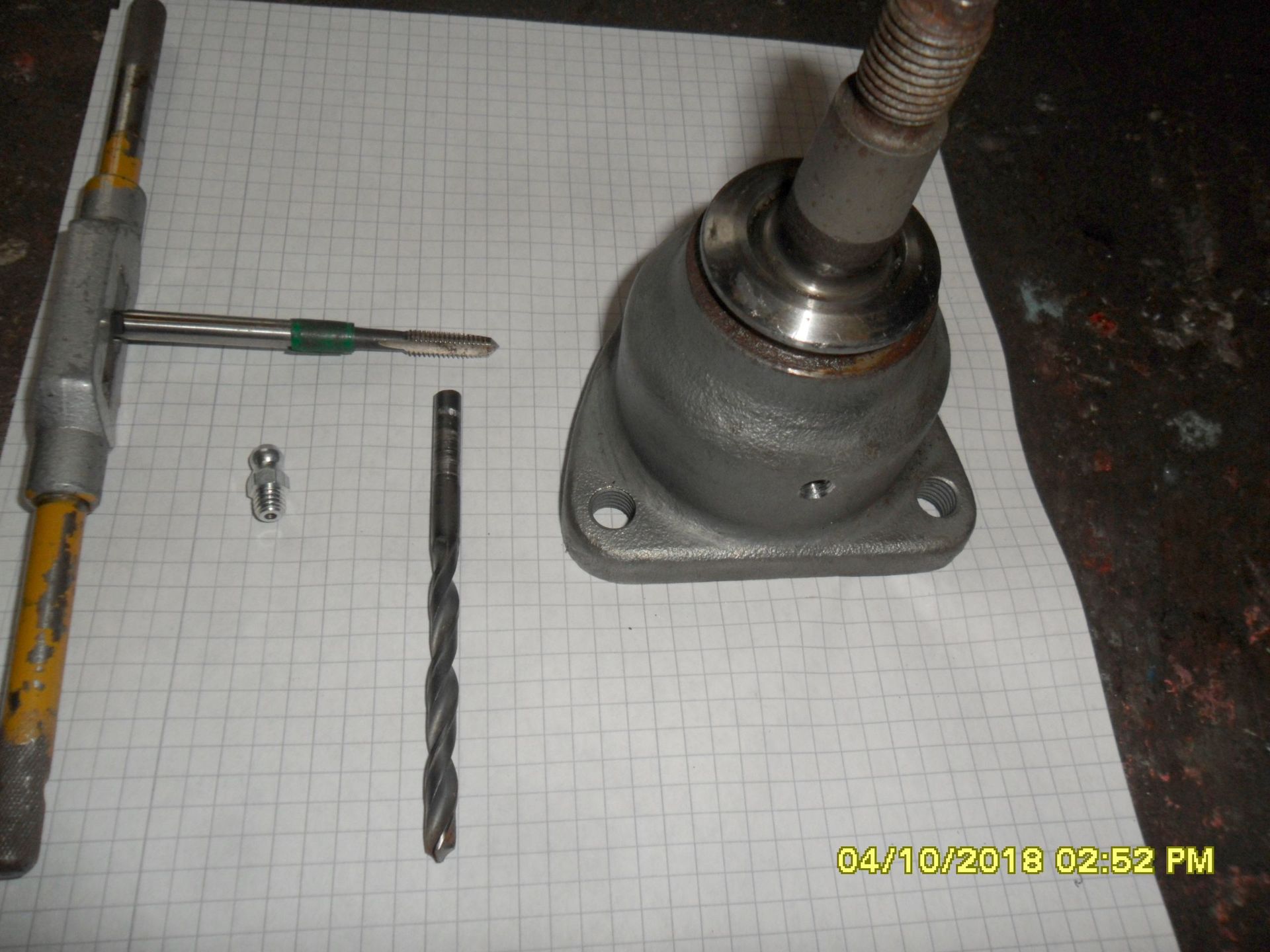

Führungsgelenk für Schmiernippel vorbereiten
Führungsgelenk mit Schmiernippel M 6 x 1

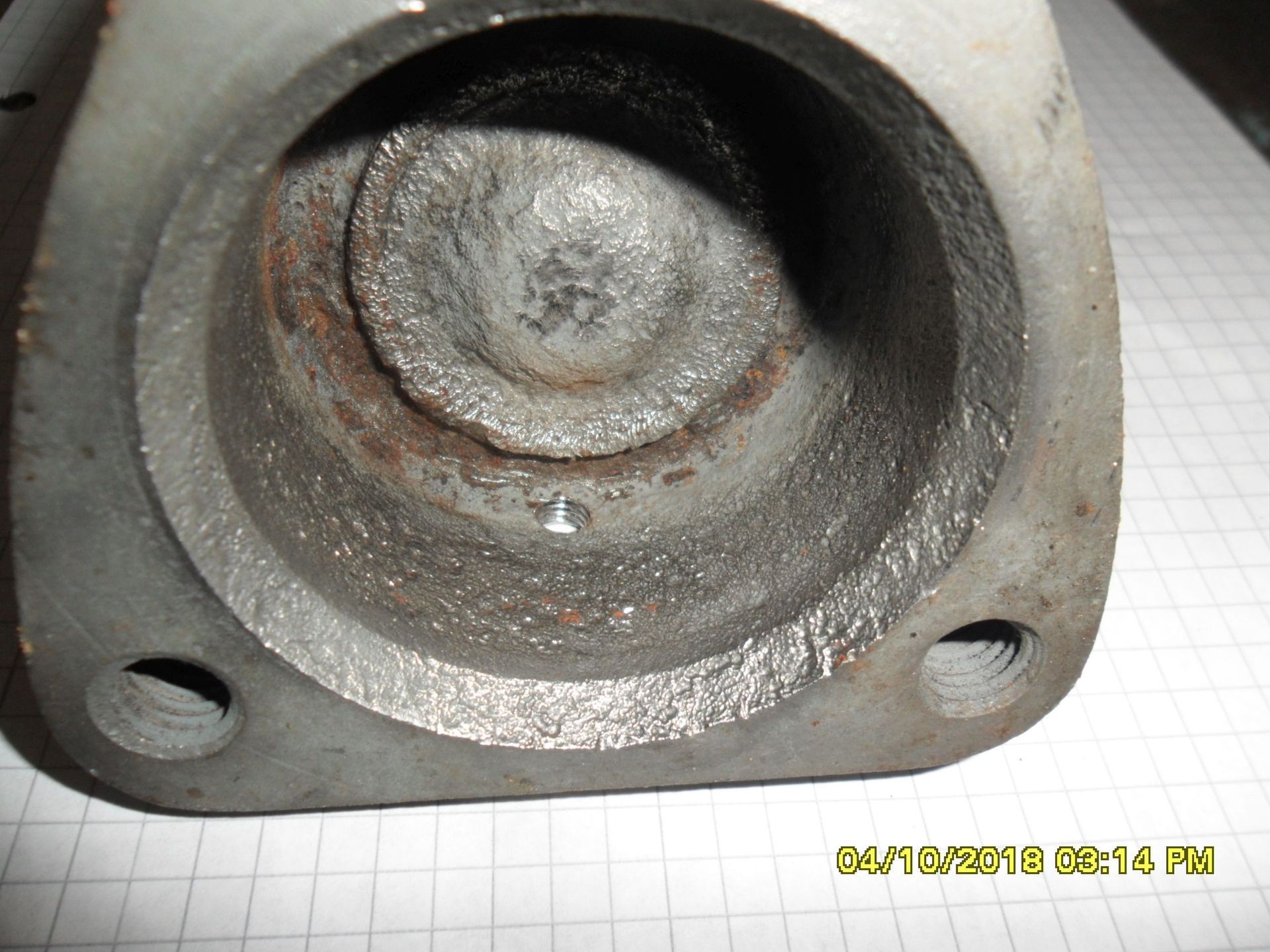

Führungsgelenk gebürstet

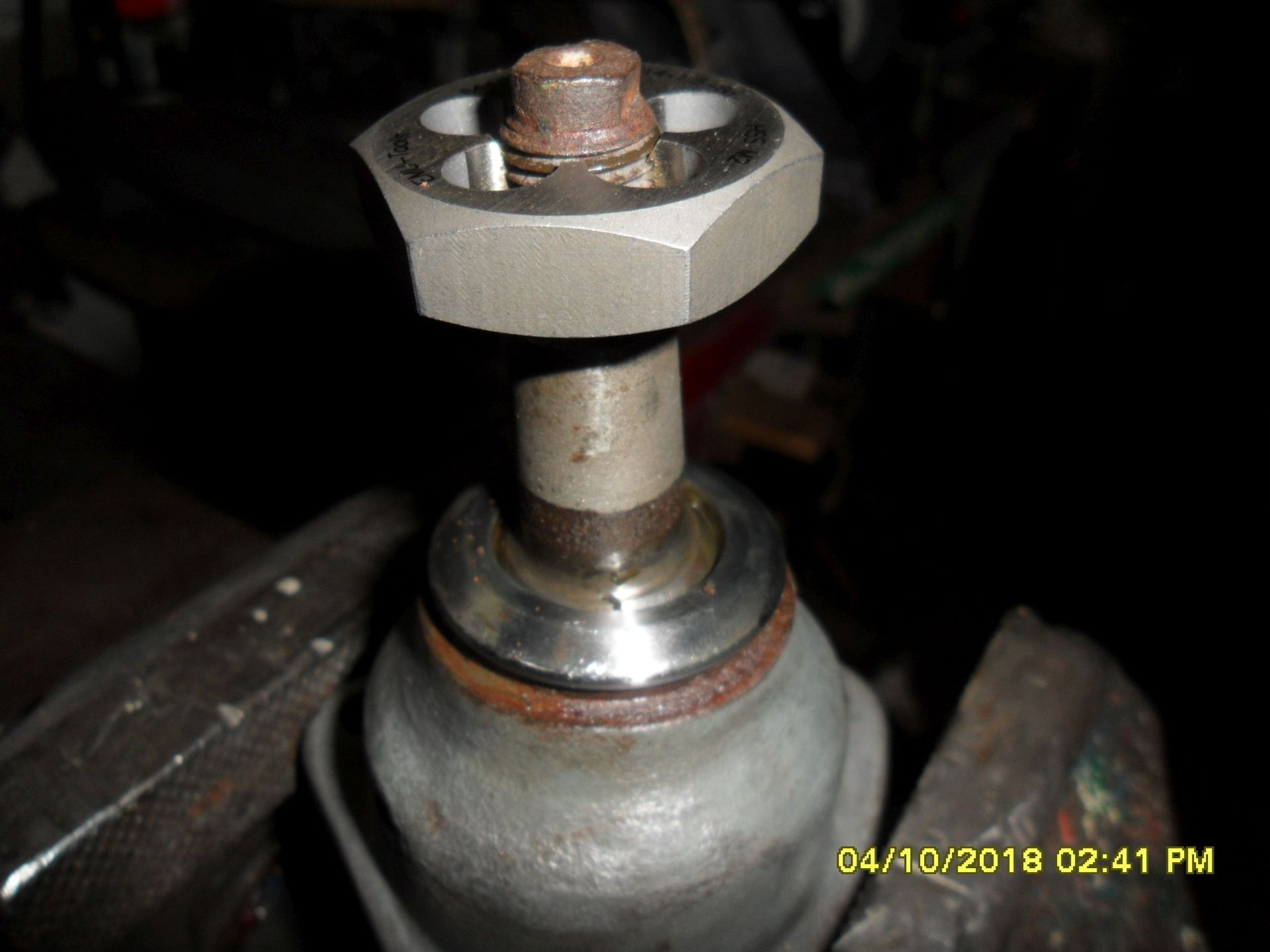

Kugelzapfengewinde nachschneiden M 14 x 1,5

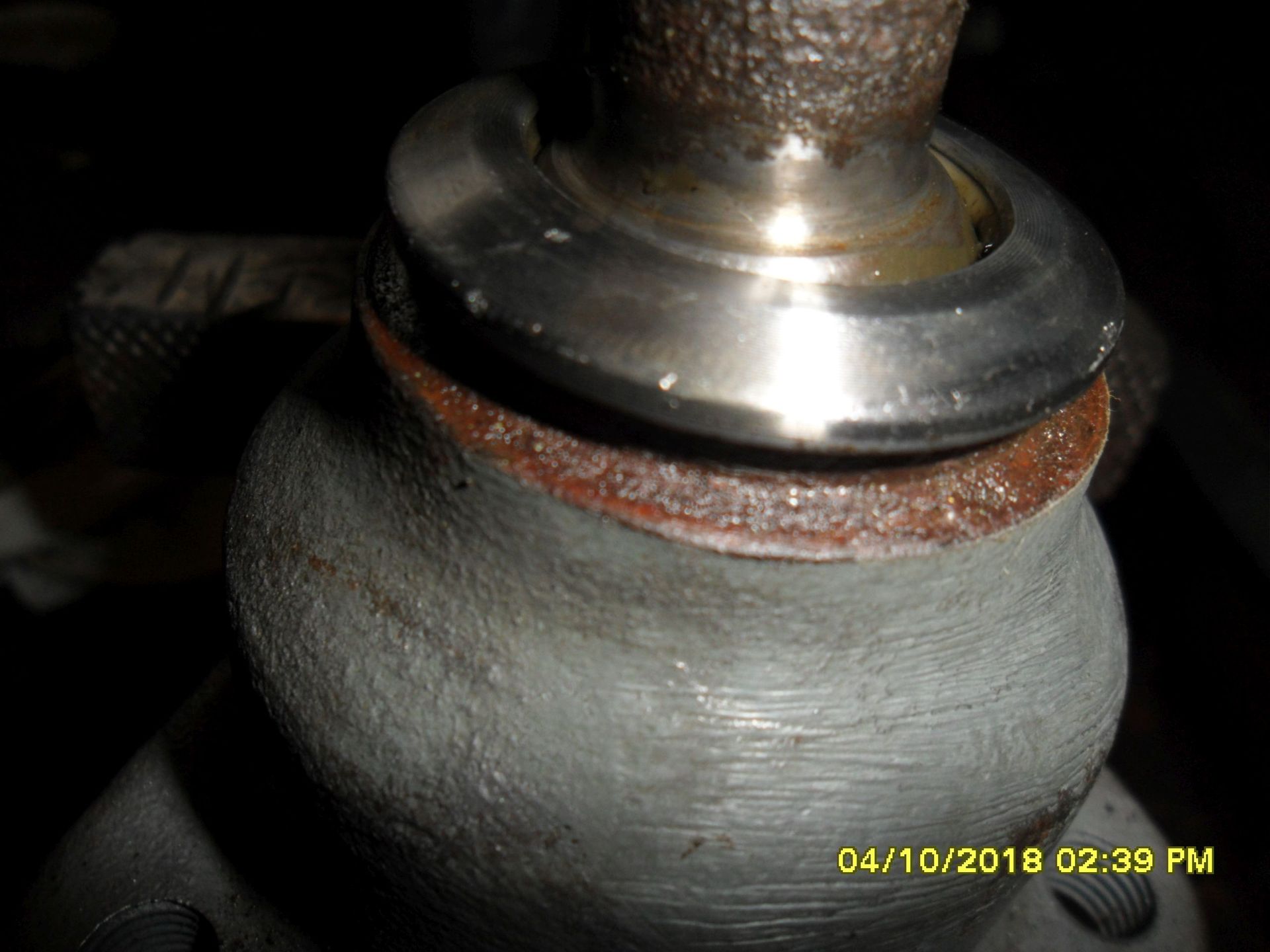

Untere Aufnahme für Schutzkappe 42- Führungsgelenk

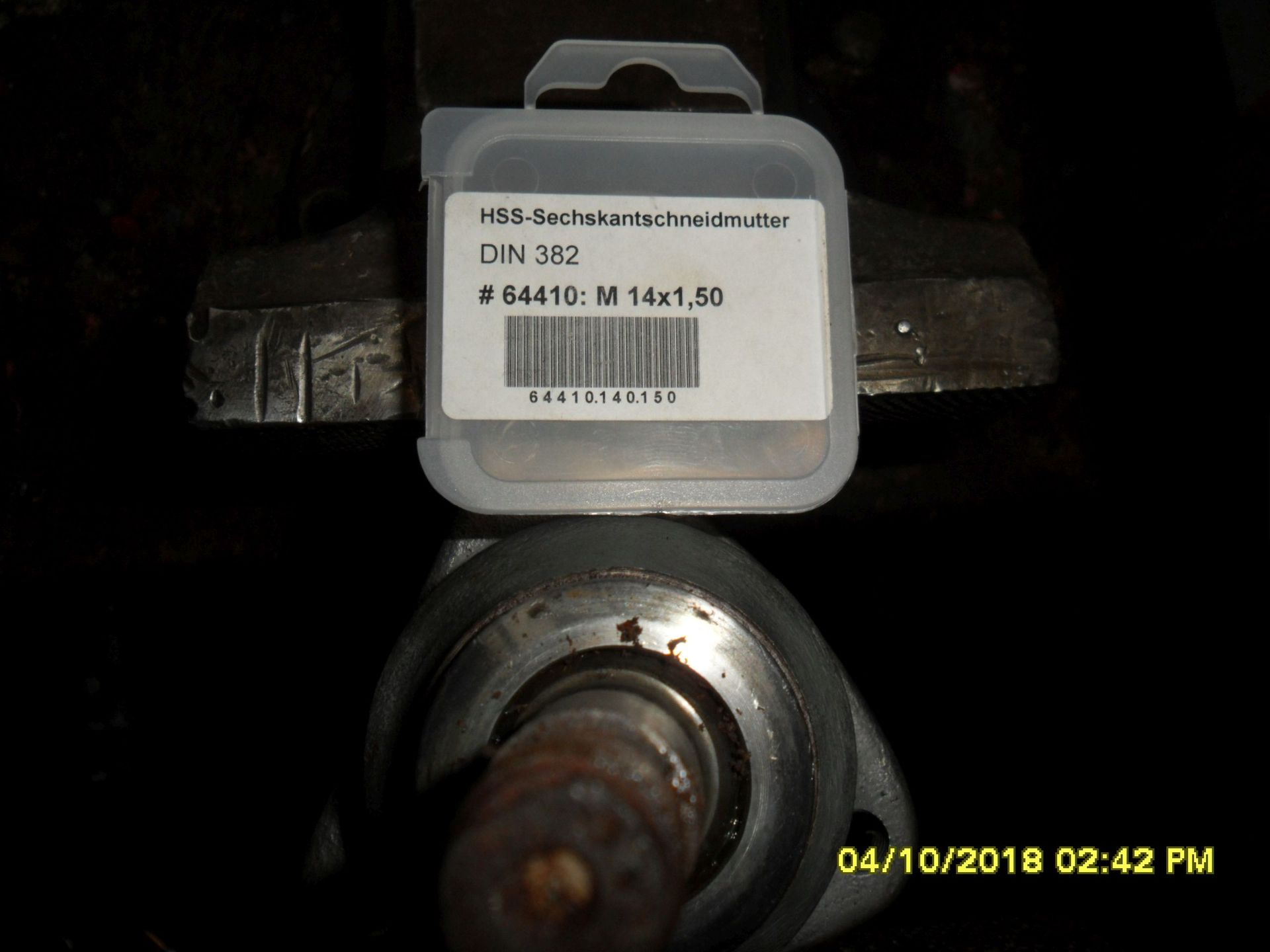

Kugelzapfengewinde nachschneiden M 14 x 1,5

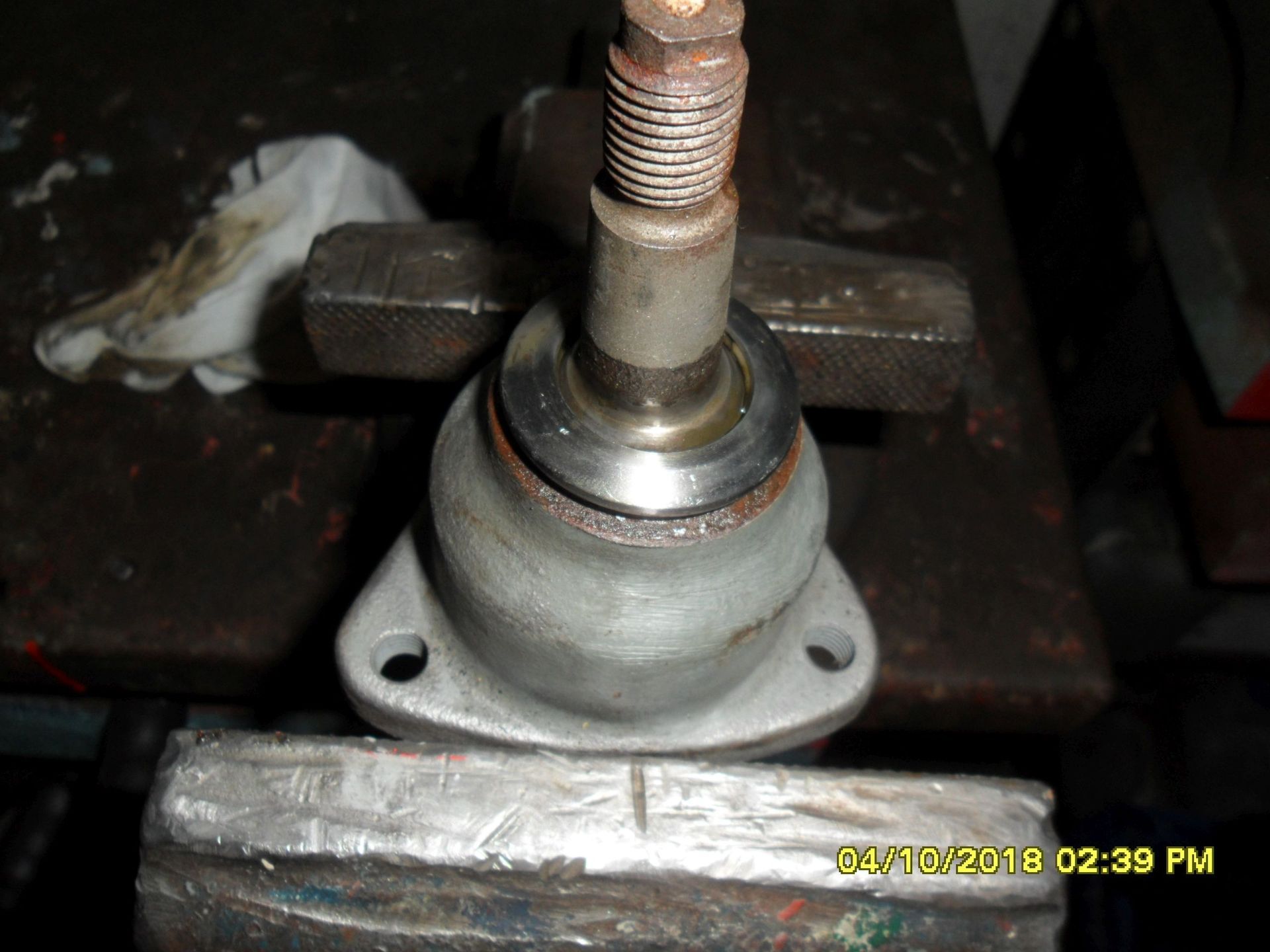

Säubern des Kugelzapfens

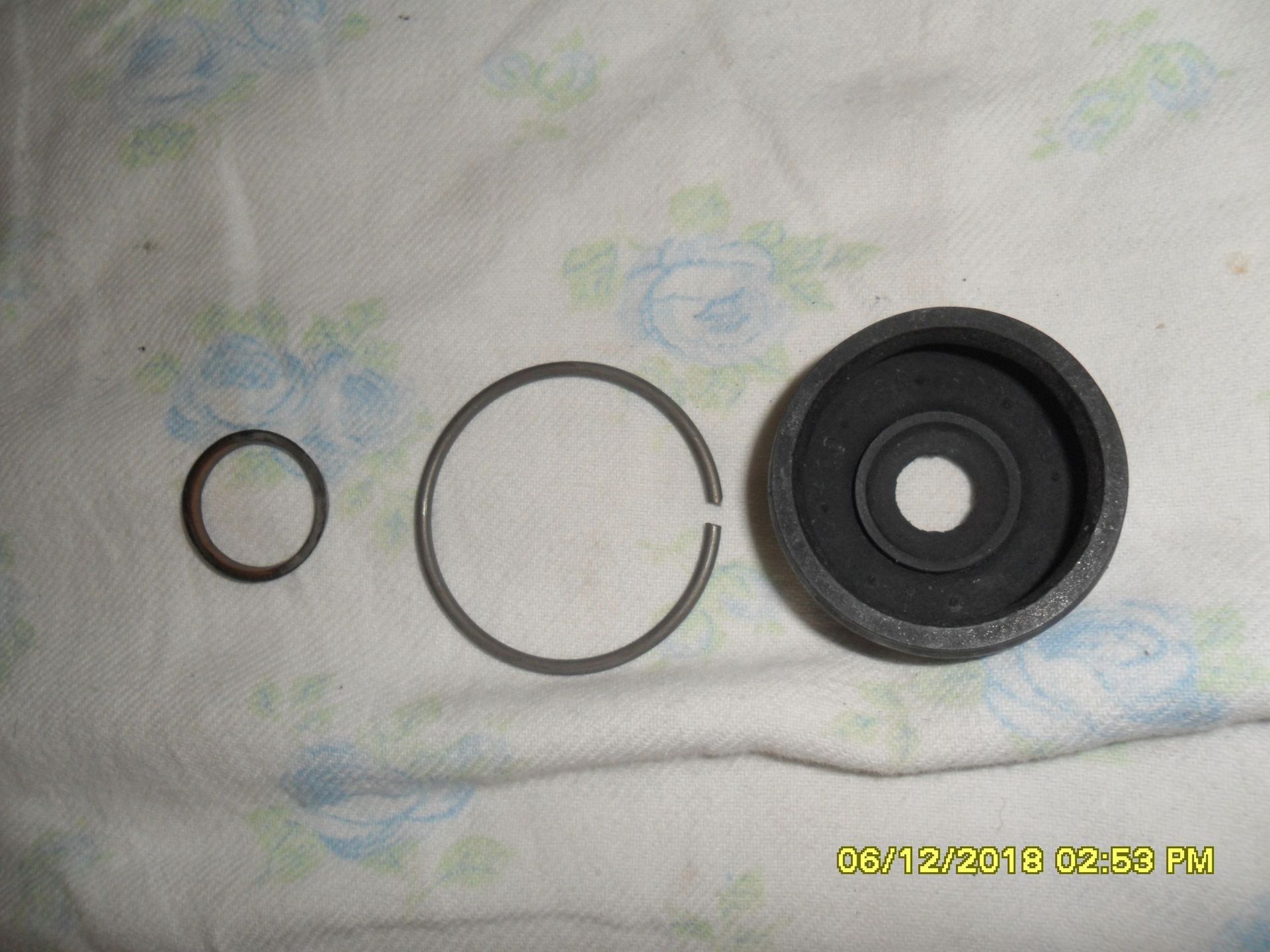

Manschette und Federringe

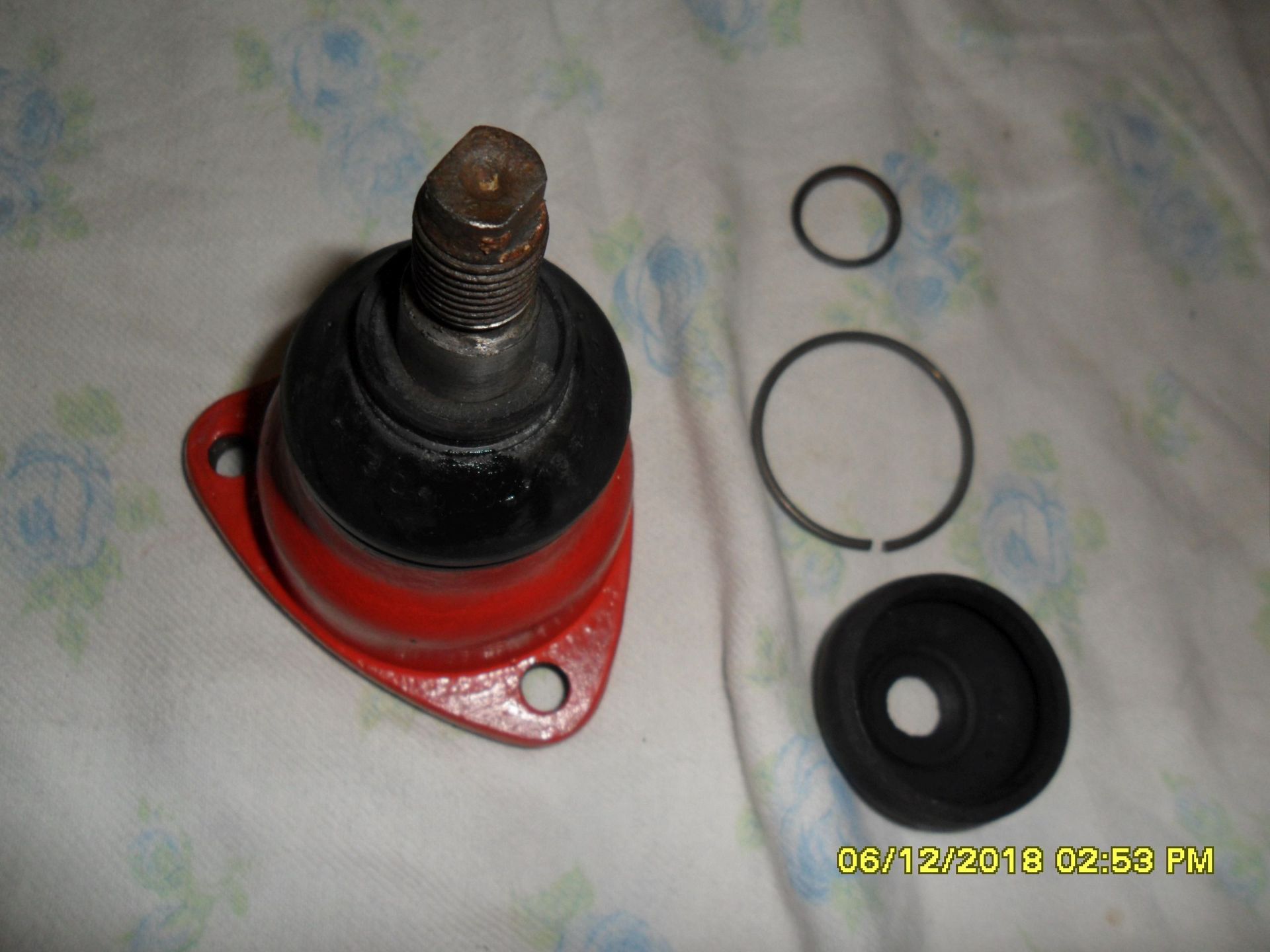

Führungsgelenk mit Manschette

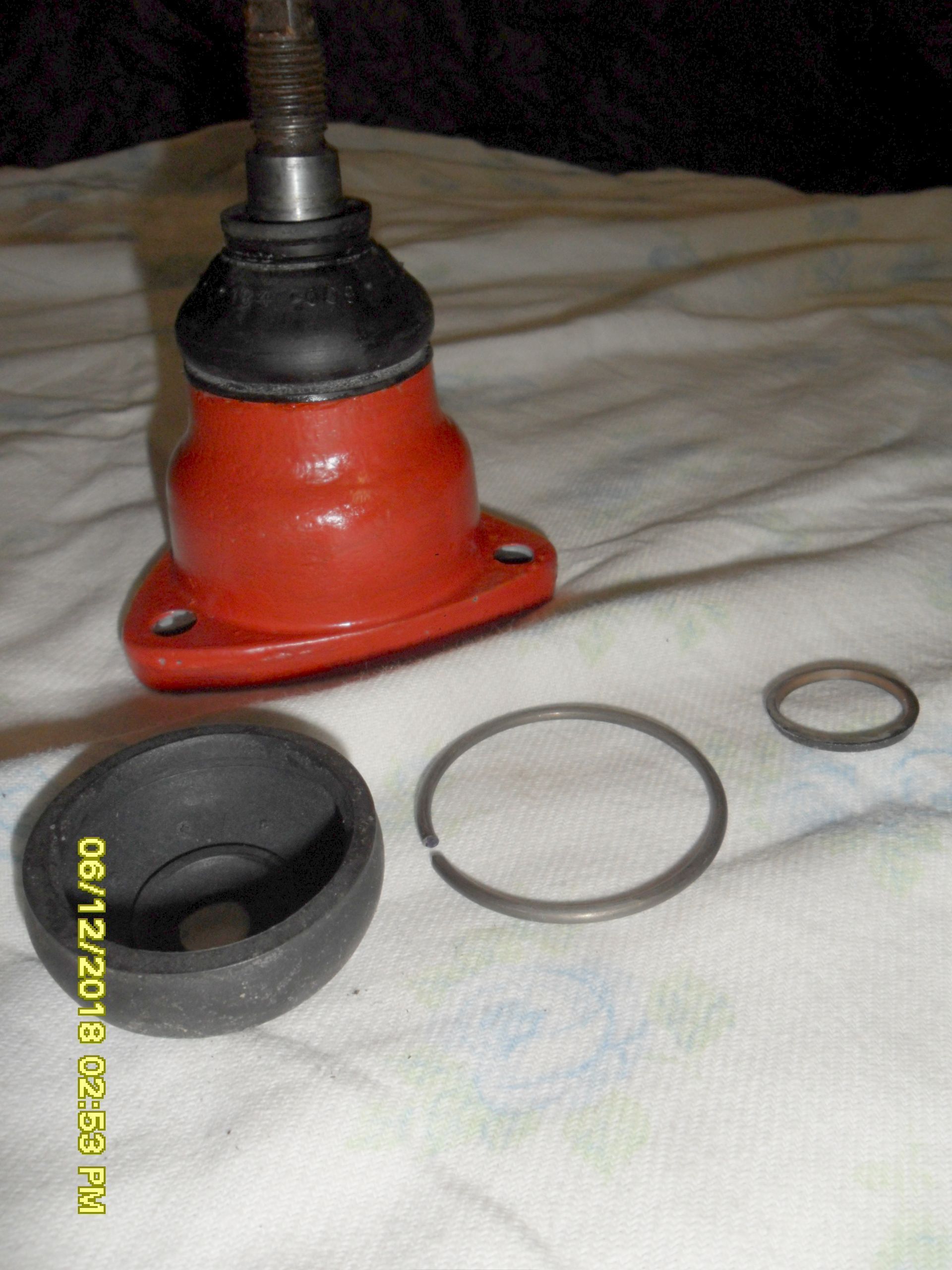

Führungsgelenk zusammengebaut

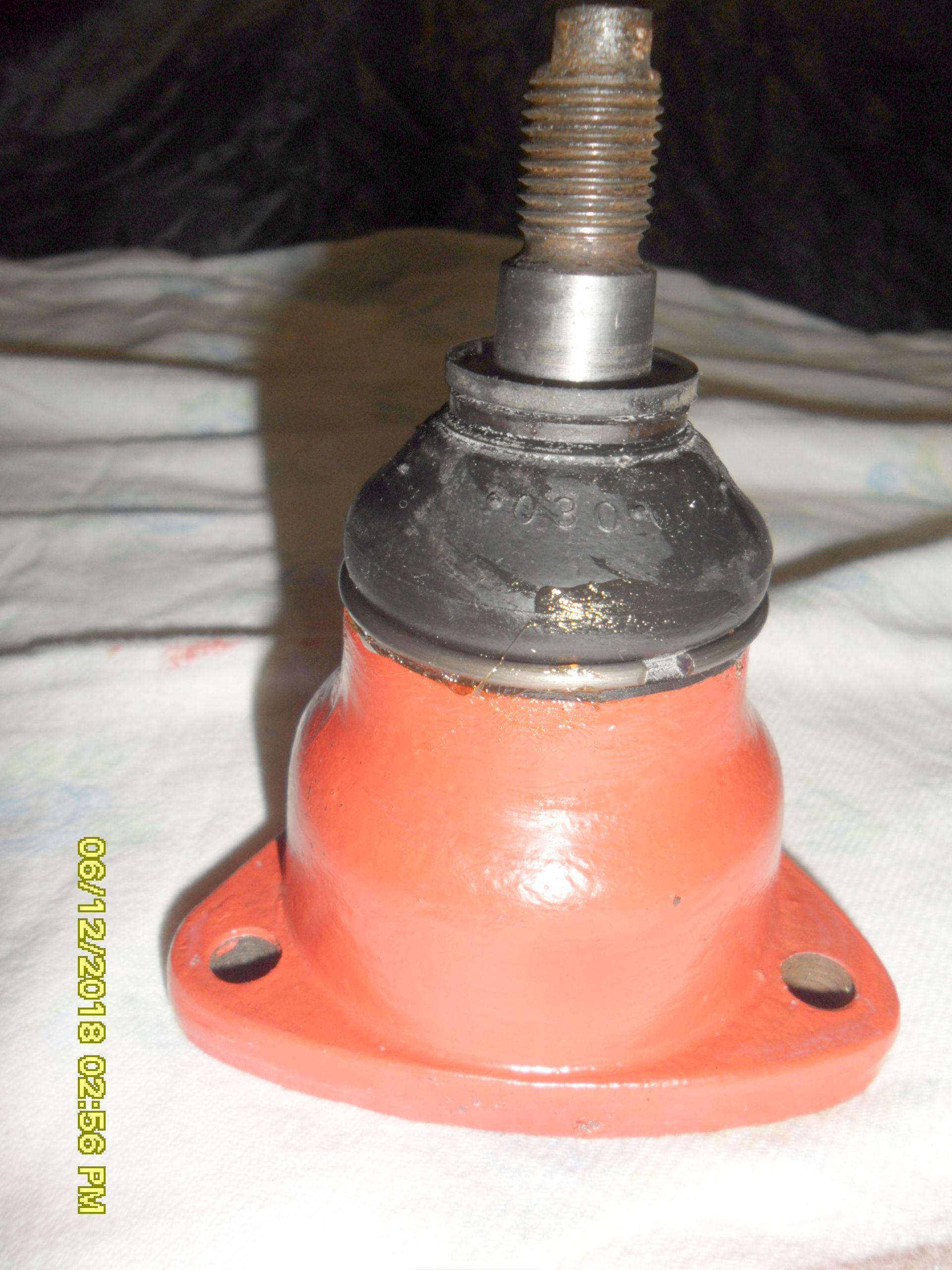

Führungsgelenk mit Draht- und Gummiring

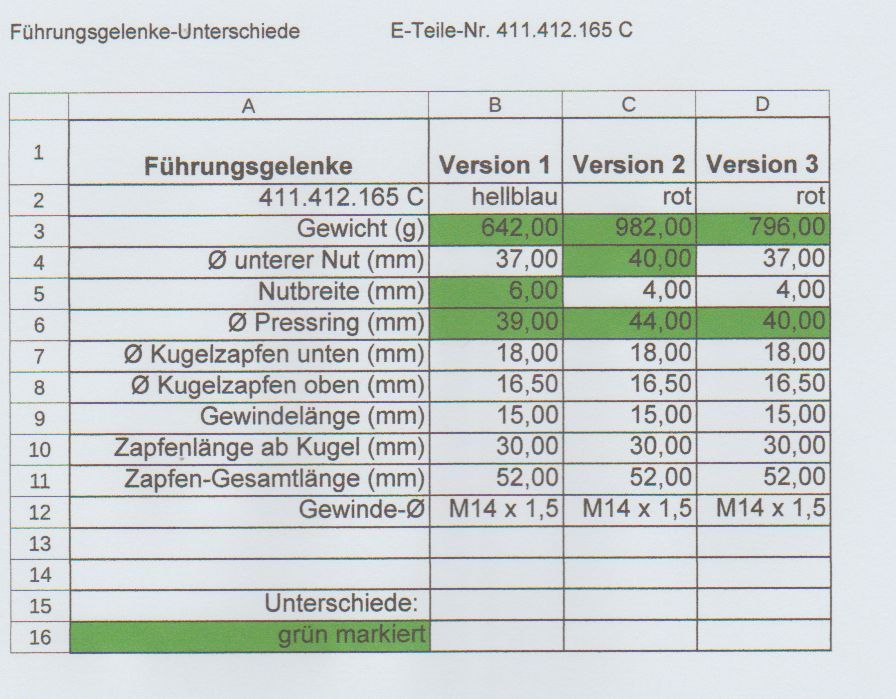

V5.1 Führungsgelenk-Unterschiede

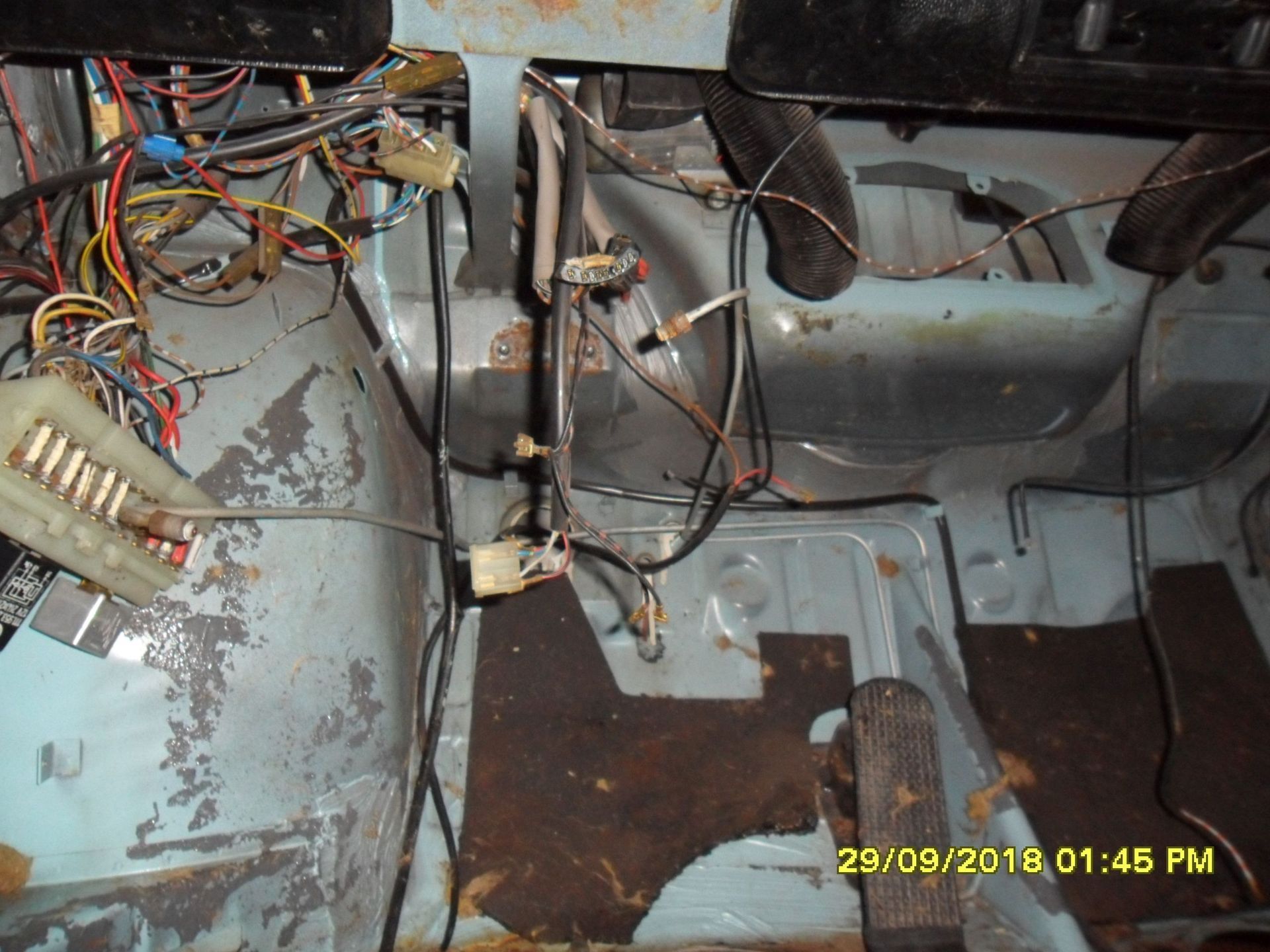

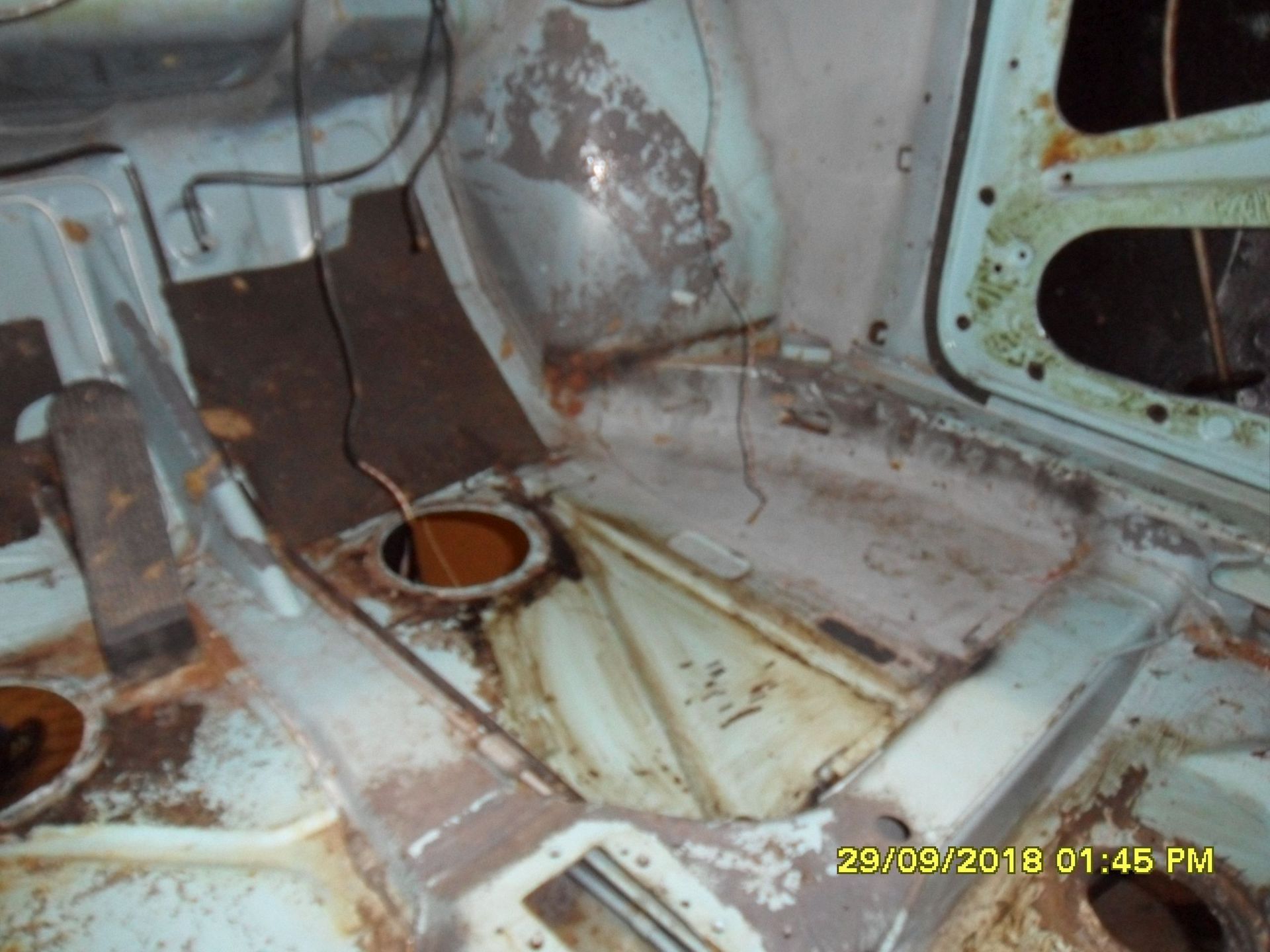

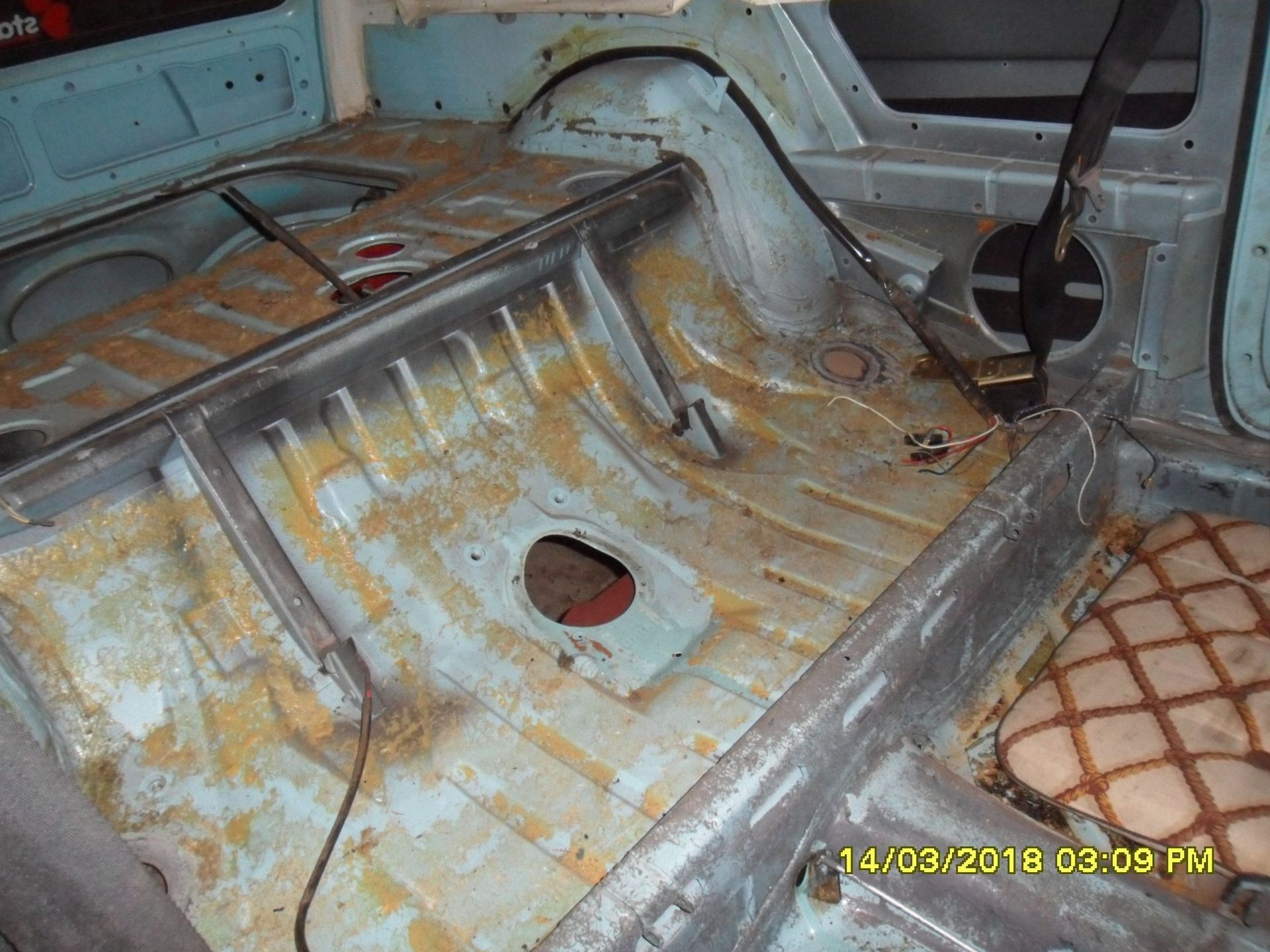

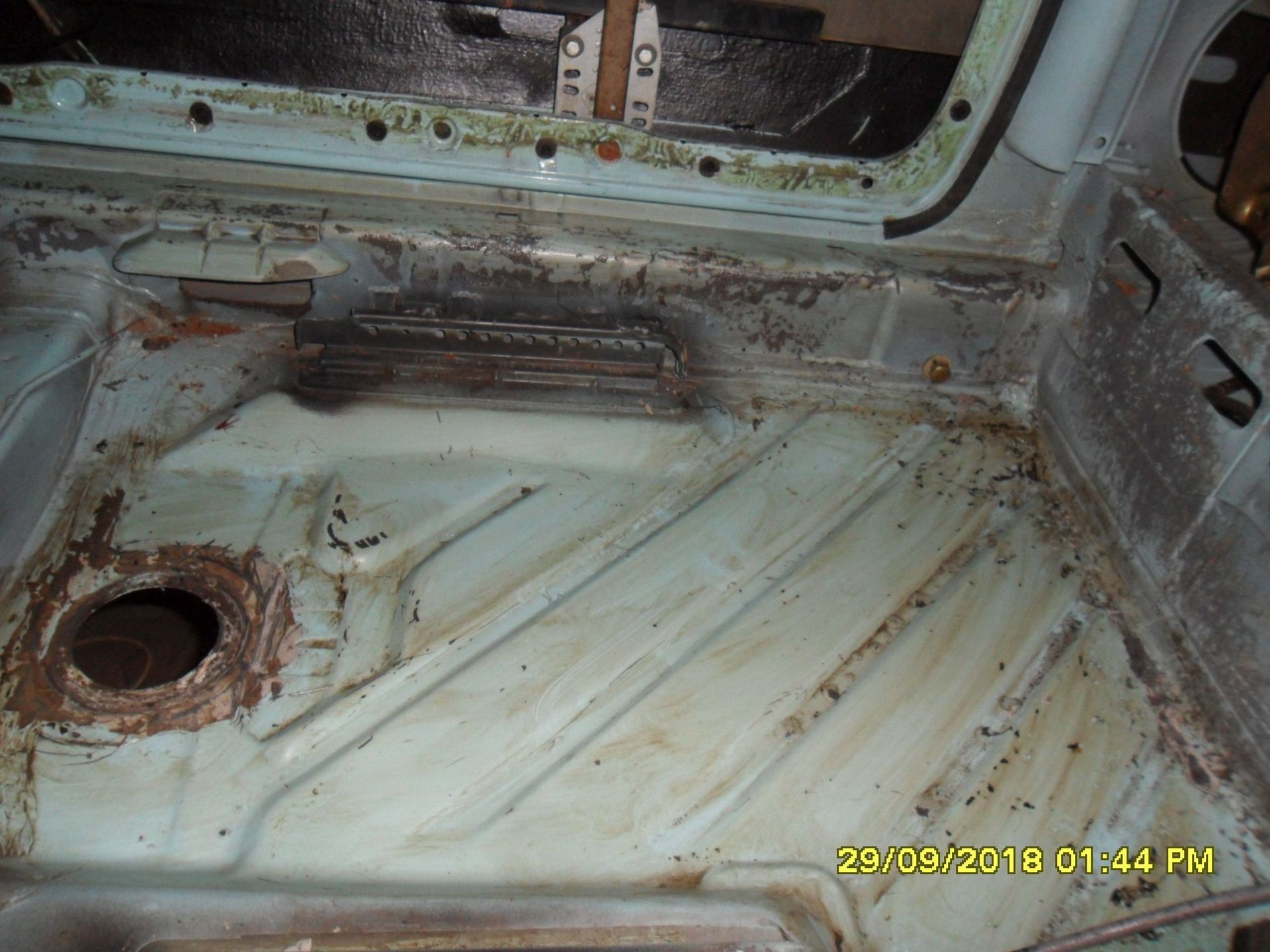

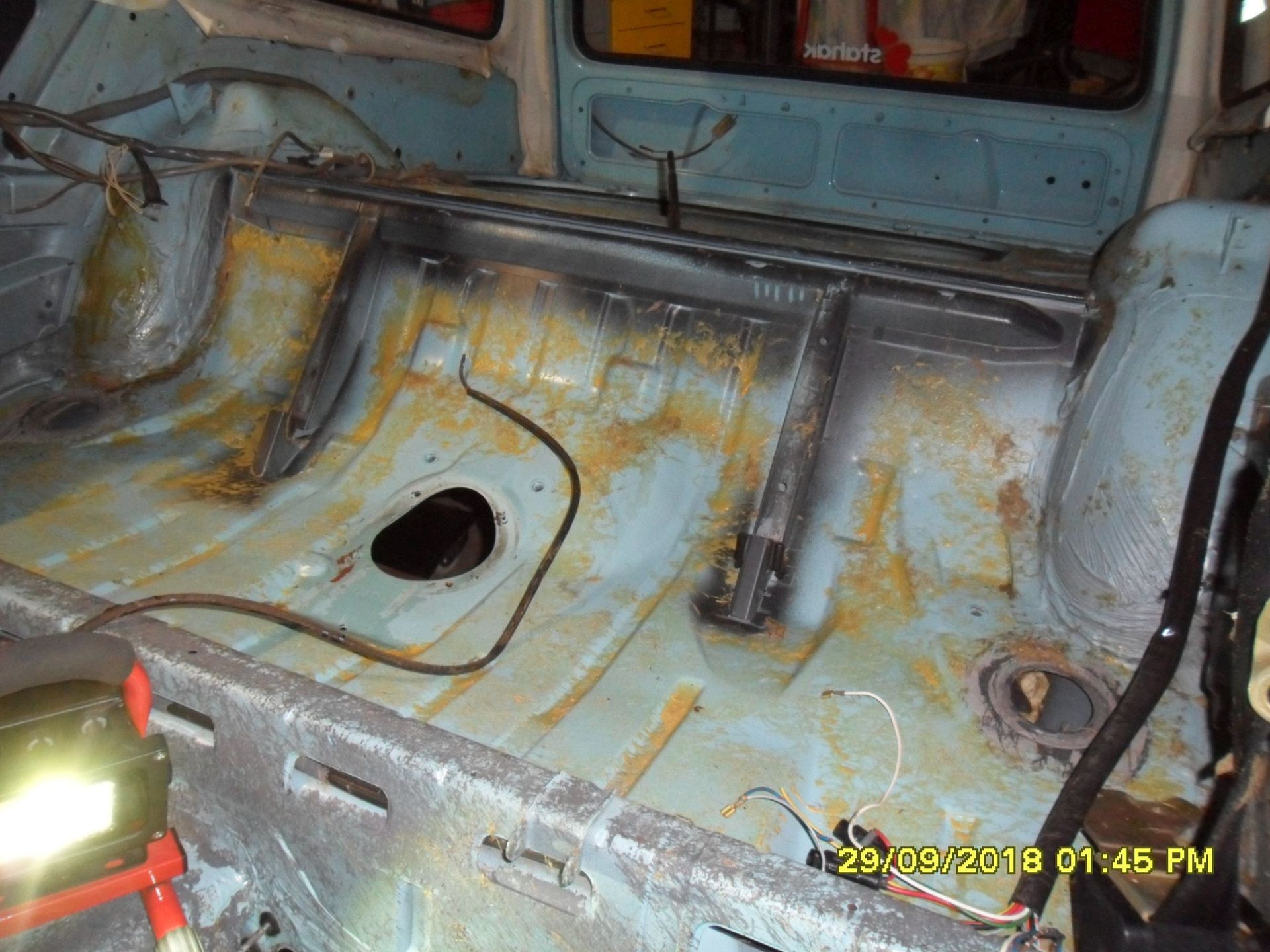

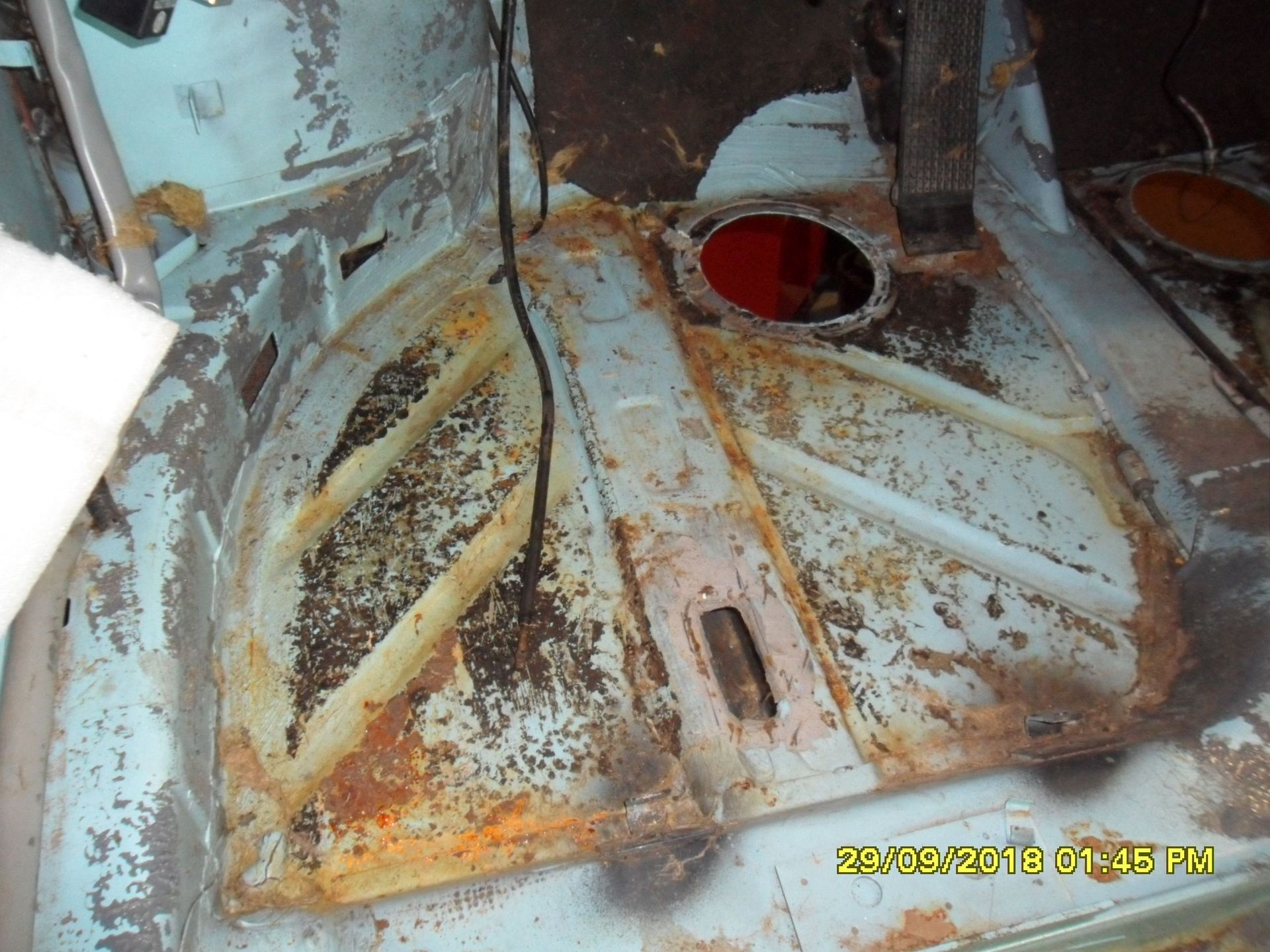

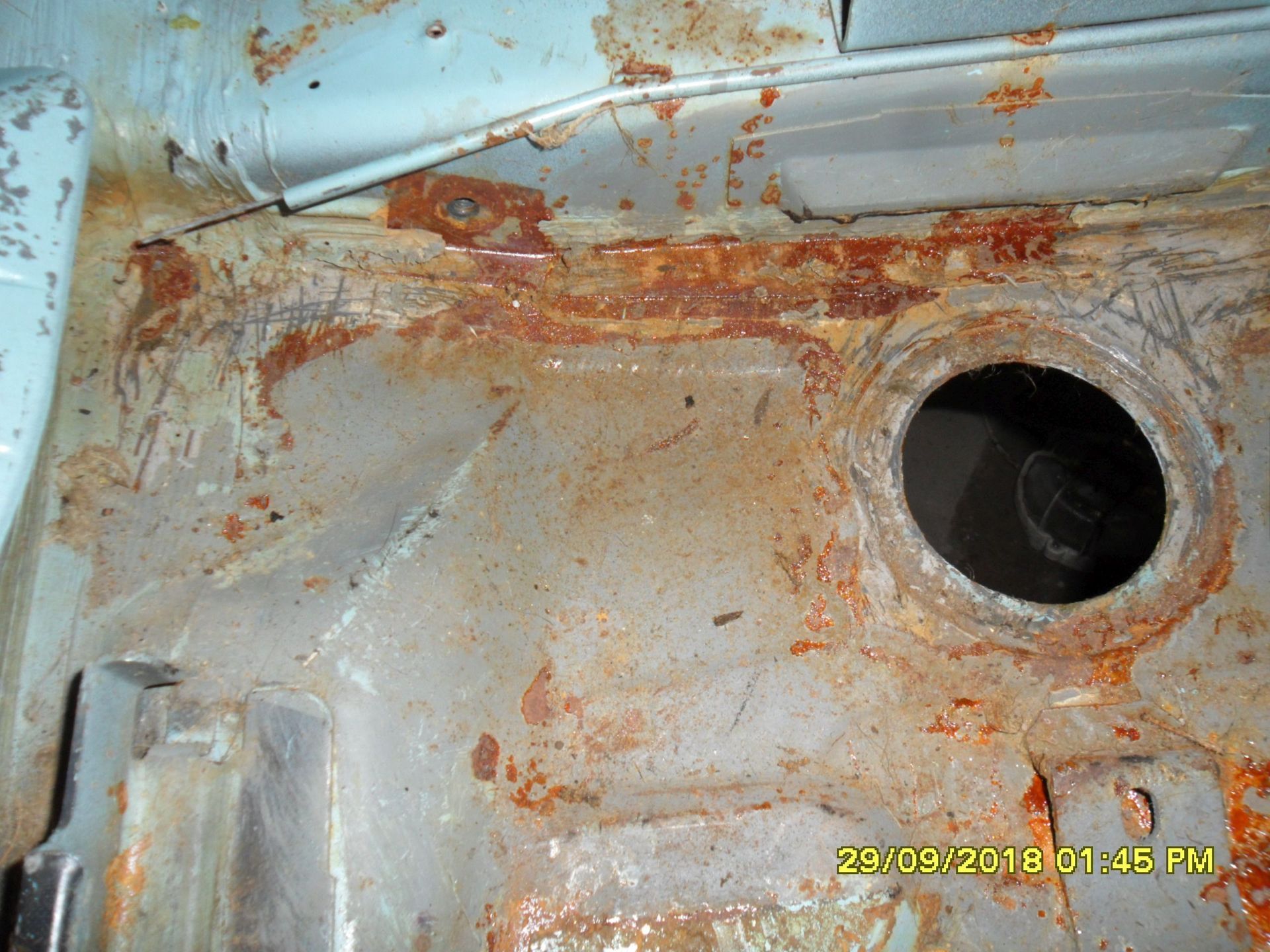

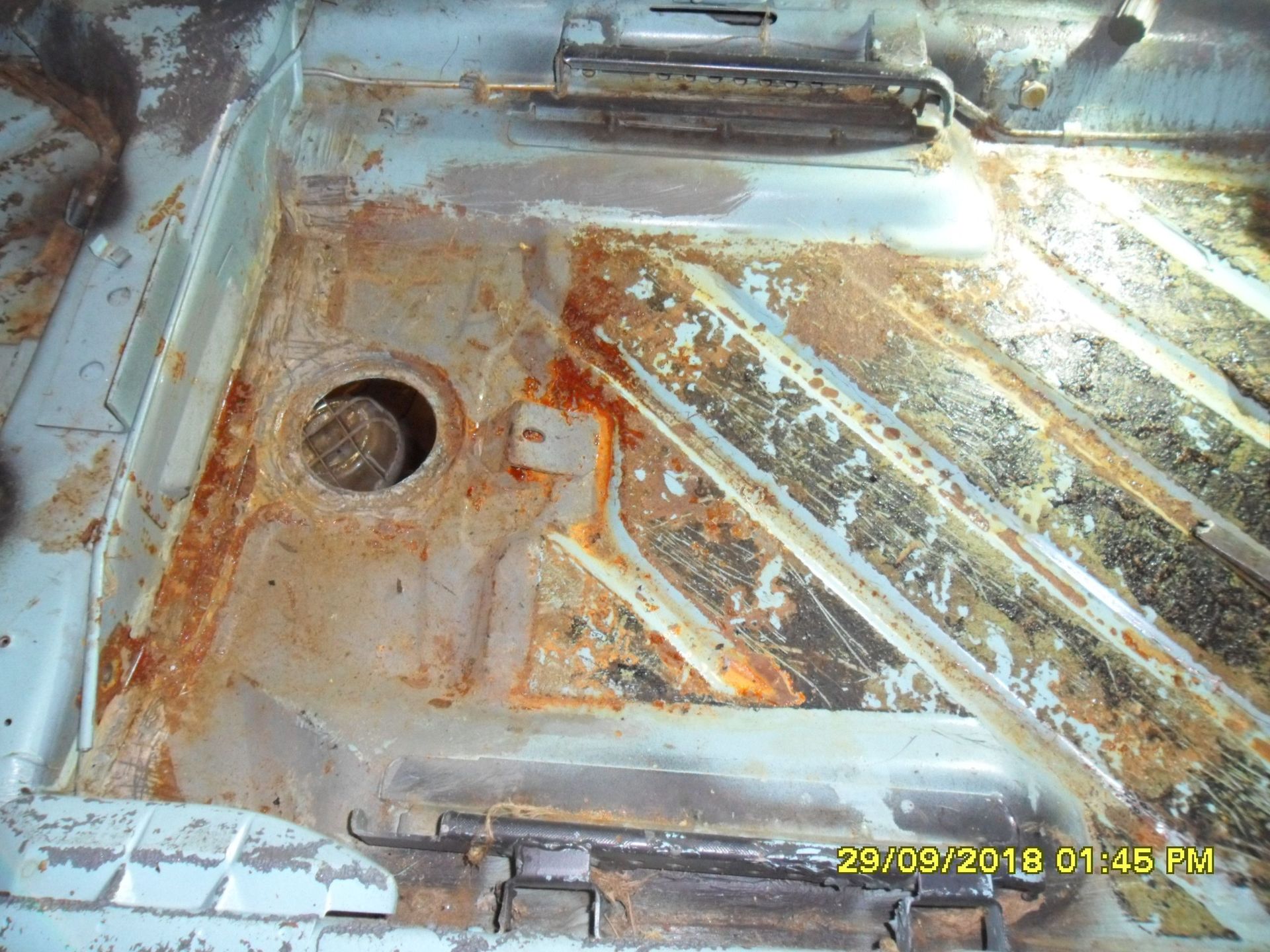

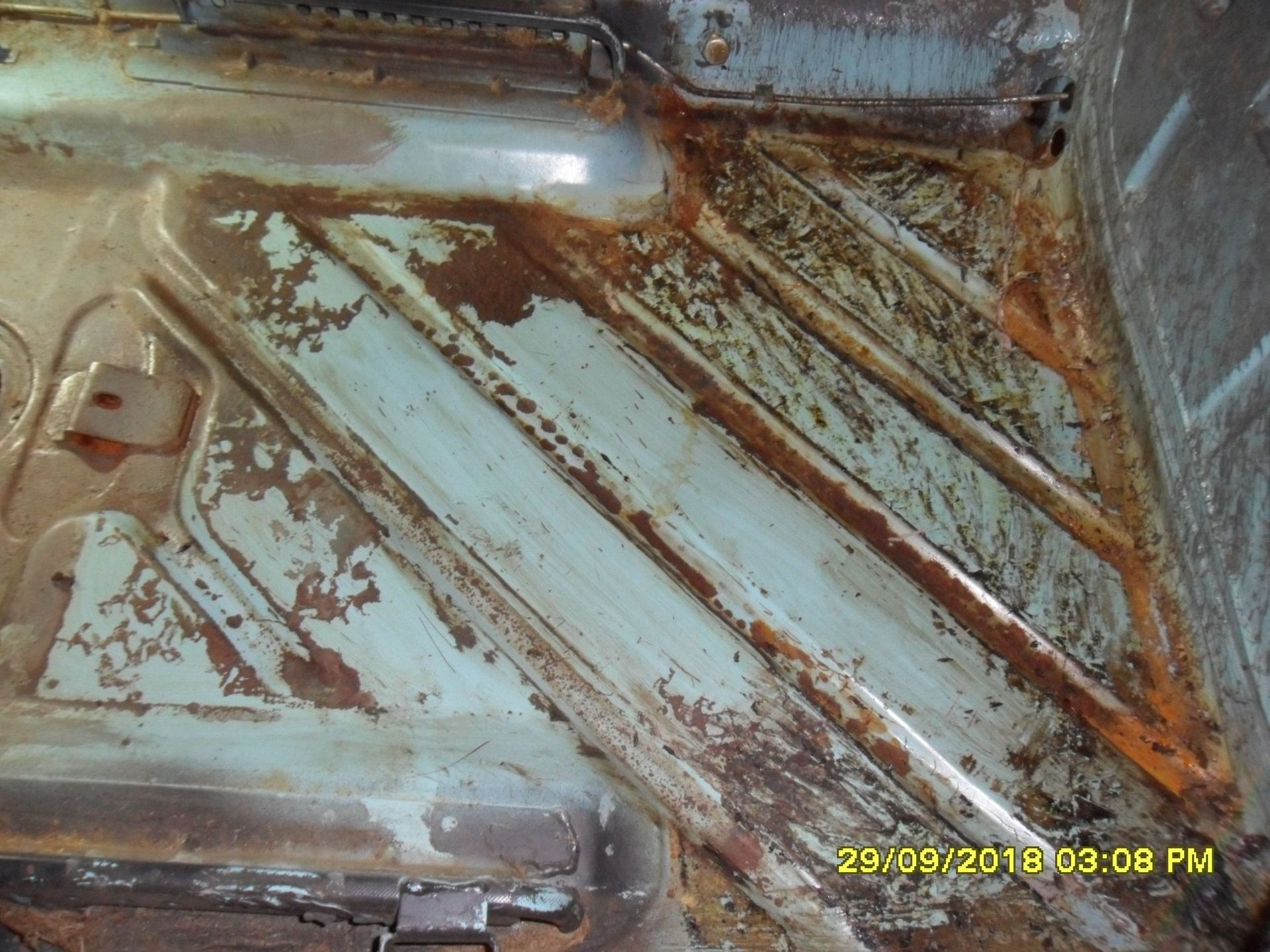

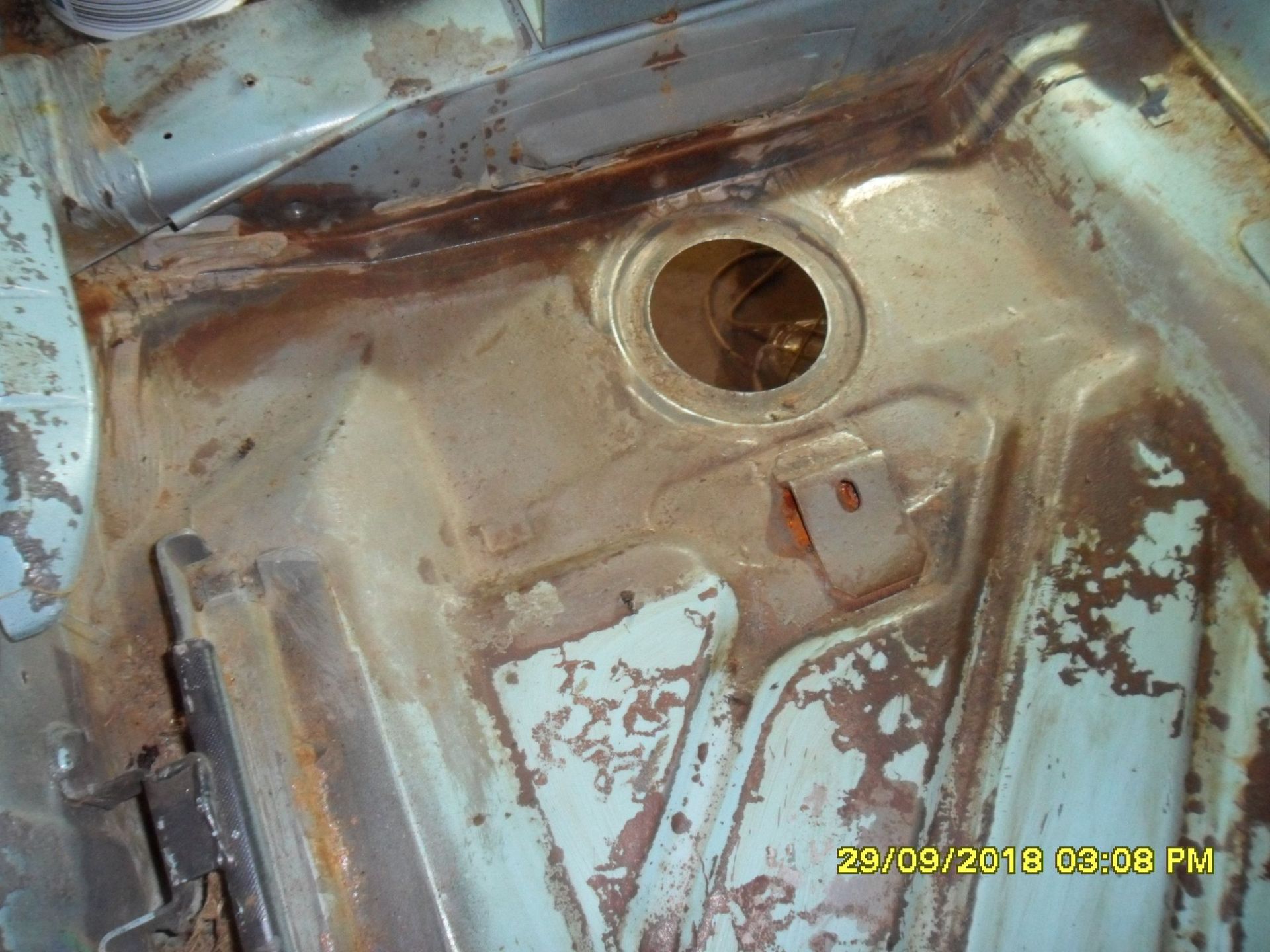

Im Innenraum haben wir nach einer gründlichen Hochdruckwäsche angefangen die Teppichreste und die Bitumendämmung zu entfernen. Außerdem erfolgten erste Entrostungen per Elektrobürste.
